Verstehen, warum in Rückschlagventilen Wasserschläge auftreten

Wasserschläge und Druckstöße sind Probleme, über die viele Ingenieure und Anlagenbetreiber sprechen, insbesondere in chemischen und industriellen Rohrleitungssystemen. Vereinfacht ausgedrückt entsteht ein Wasserschlag, wenn der Flüssigkeitsfluss plötzlich stoppt oder seine Richtung ändert. Bei Rückschlagventilen tritt dies normalerweise auf, wenn das Ventil zu schnell schließt und die sich bewegende Flüssigkeit nirgendwo hingehen kann. Das Ergebnis ist eine Druckspitze, die sich durch die Rohrleitung ausbreiten und Lärm, Vibrationen und manchmal auch Schäden an Ventilen, Rohren und Pumpen verursachen kann.

In chemischen Systemen, die nichtmetallische Rohrleitungen wie PVC-C, PVC-U, PVDF, PPH und FRPP verwenden, ist die Kontrolle von Druckstößen noch wichtiger. Diese Materialien bieten eine hohe Korrosionsbeständigkeit, unterliegen aber wie alle Rohrleitungsmaterialien dennoch Druckgrenzen. Kaixin Pipeline Technologies konzentriert sich auf die Entwicklung von Ventilen und Rohrleitungssystemen, die Benutzern helfen, diese Herausforderungen unter realen Betriebsbedingungen zu bewältigen.

Die Rolle der Rückschlagventilkonstruktion bei der Druckregelung

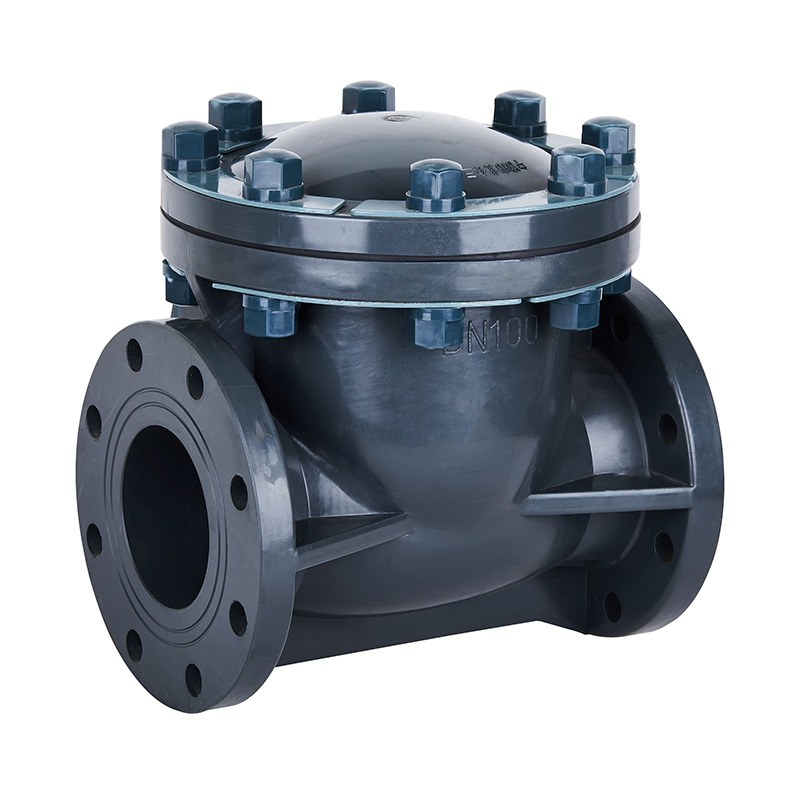

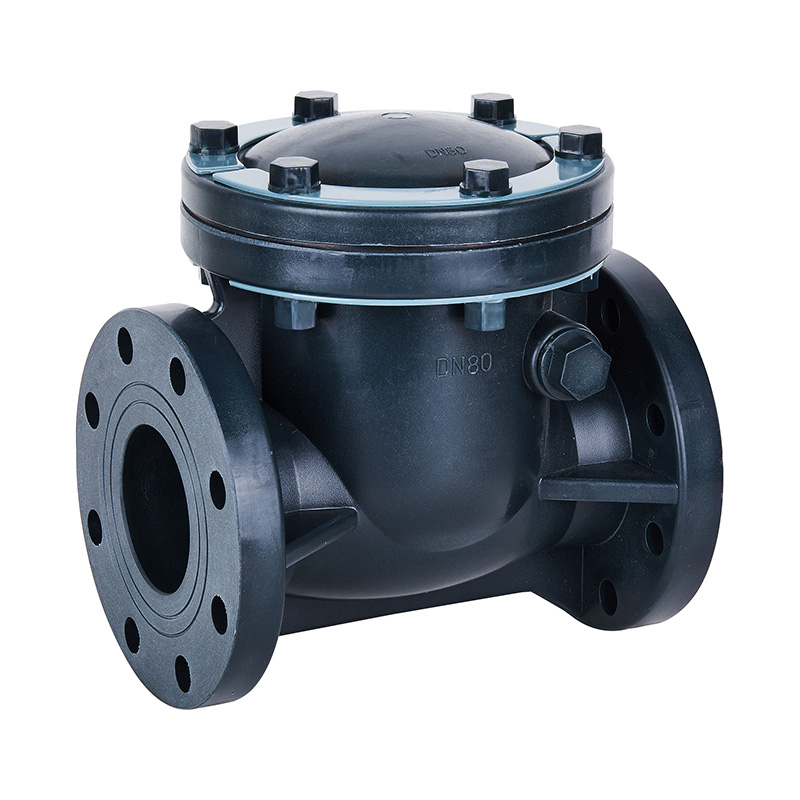

Der innere Aufbau eines Rückschlagventils hat direkten Einfluss auf die Entstehung von Druckstößen. Herkömmliche Rückschlagklappen mit großen Scheiben können bei Strömungsumkehr abrupt schließen. Dieses plötzliche Schließen erhöht das Risiko eines Wasserschlags. Durch Anpassen des Scheibengewichts, der Scharnierposition und des Schließwinkels können Hersteller die Schließgeschwindigkeit verlangsamen und die Druckspitze reduzieren.

Bei Systemen mit großem Durchmesser, beispielsweise Rohrleitungen mit DN800-Rohren oder DN1000-Ventilen, können bereits kleine Änderungen der Strömungsgeschwindigkeit erhebliche Druckstöße erzeugen. Aus diesem Grund konzentrieren sich moderne Rückschlagventilkonstruktionen eher auf eine kontrollierte Bewegung als auf ein einfaches Öffnungs- und Schließverhalten.

Verwendung von gedämpften und sanft schließenden Mechanismen

Eine wirksame Möglichkeit, Wasserschläge zu reduzieren, ist die Verwendung Rückschlagventile mit Dämpfung oder Soft-Close-Mechanismus. Diese Konstruktionen verwenden Federn, hydraulische Dämpfer oder geführte Scheiben, um den Schließvorgang zu verlangsamen. Anstatt zuzuschlagen, schließt das Ventil allmählich, wenn der Durchfluss abnimmt.

Bei chemischen Anwendungen, bei denen sich die Strömungsbedingungen häufig ändern können, tragen sanft schließende Rückschlagventile dazu bei, sowohl das Ventil als auch die umgebenden Rohrleitungen zu schützen. Dieser Ansatz wird häufig in Systemen verwendet, die korrosive Flüssigkeiten transportieren, wo der Wartungszugang möglicherweise eingeschränkt ist und die Zuverlässigkeit ein zentrales Anliegen ist.

Materialauswahl und ihr Einfluss auf das Druckstoßverhalten

Auch das Material des Rückschlagventilkörpers und der Innenteile beeinflusst die Aufnahme von Druckstößen. Nichtmetallische Materialien wie PVDF und FRPP haben im Vergleich zu Metall andere elastische Eigenschaften. Diese Elastizität kann Druckschwankungen leicht absorbieren, muss jedoch bei der Systemauslegung sorgfältig berücksichtigt werden.

Kaixin Pipeline Technologies entwickelt nichtmetallische Rückschlagventile, die dem Verhalten von Kunststoffrohrsystemen entsprechen. Durch die Anpassung der Eigenschaften des Ventilmaterials an die Rohrmaterialien reagiert das System gleichmäßiger auf Druckänderungen und reduziert so lokalisierte Spannungspunkte.

Pipeline-Layout und Installationspraktiken

Selbst die beste Konstruktion eines Rückschlagventils kann Wasserschläge nicht vollständig verhindern, wenn die Rohrleitungsanordnung nicht ordnungsgemäß geplant ist. Lange gerade Strecken, hohe Strömungsgeschwindigkeiten und plötzliche Änderungen des Rohrdurchmessers erhöhen das Risiko von Druckstößen. Auch die Installation von Rückschlagventilen zu weit von den Pumpen entfernt oder in falscher Ausrichtung kann das Problem verschlimmern.

In Chemieanlagen werden Ventile häufig auf engstem Raum installiert. Durch sorgfältige Beachtung der Ventilposition, der Durchflussrichtung und der Stützstrukturen können Vibrationen und Druckstöße minimiert werden. Die Installationspraktiken sollten immer den Empfehlungen des Ventilherstellers entsprechen.

Steuerung der Strömungsgeschwindigkeit zur Reduzierung der Stoßenergie

Die Strömungsgeschwindigkeit spielt eine große Rolle dabei, wie stark ein Druckstoß wird. Höhere Geschwindigkeiten bedeuten mehr kinetische Energie, was sich in einem stärkeren Wasserschlag niederschlägt, wenn die Strömung stoppt. Durch die Entwicklung von Systemen mit moderaten Strömungsgeschwindigkeiten können Ingenieure das Risiko von Überspannungen deutlich reduzieren.

Dies ist insbesondere bei nichtmetallischen Rohrleitungen mit großem Durchmesser relevant. Die Verwendung von Rückschlagventilen und Rohren geeigneter Größe trägt dazu bei, ausgeglichene Strömungsbedingungen aufrechtzuerhalten und unnötige Belastungen des Systems zu vermeiden.

Kombination von Rückschlagventilen mit Überspannungsschutzgeräten

In einigen Systemen reichen Rückschlagventile allein nicht aus, um Druckstöße zu bewältigen. Zusätzliche Geräte wie Luftkammern, Ausgleichsbehälter oder Überdruckventile können zusammen mit Rückschlagventilen verwendet werden. Diese Komponenten nehmen überschüssigen Druck auf und geben ihn kontrolliert ab.

Bei chemischen Anwendungen, bei denen die Prozessstabilität von entscheidender Bedeutung ist, bietet die Kombination mehrerer Schutzmethoden eine zusätzliche Sicherheitsebene. Dieser Ansatz wird häufig in Systemen mit häufigen Pumpenstarts und -stopps verwendet.

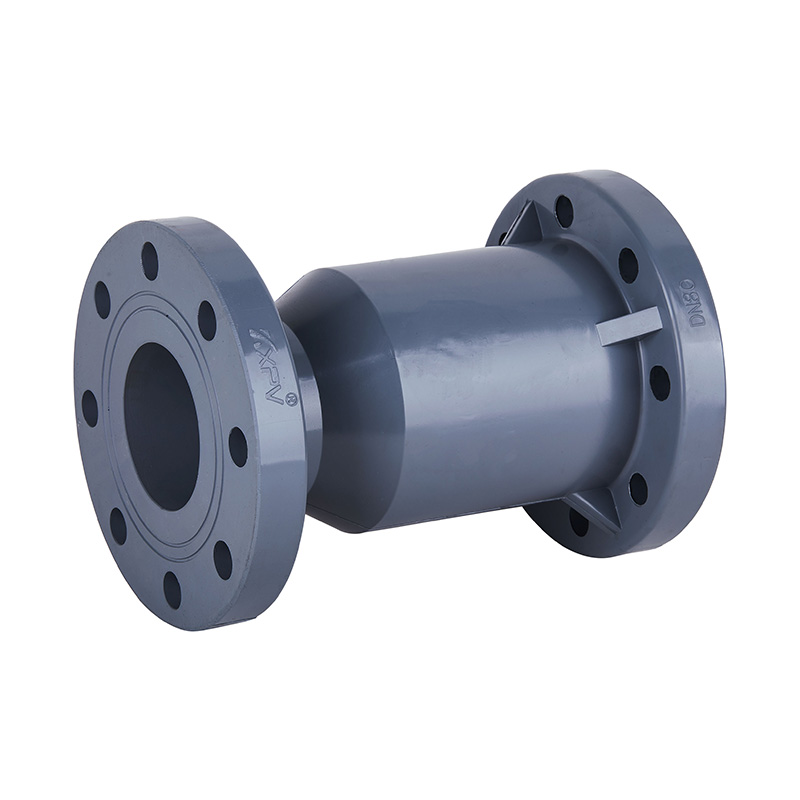

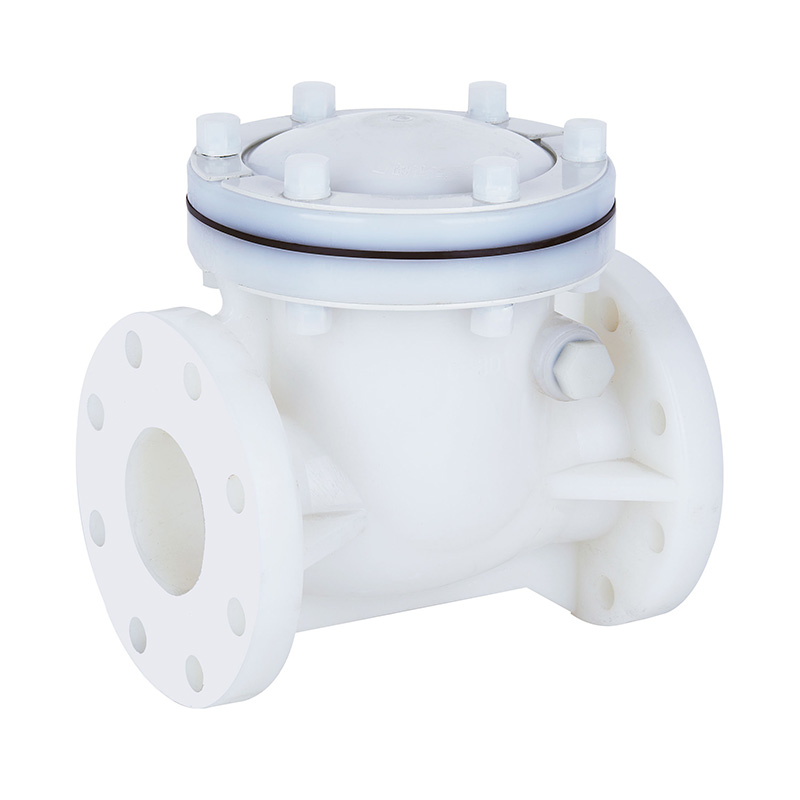

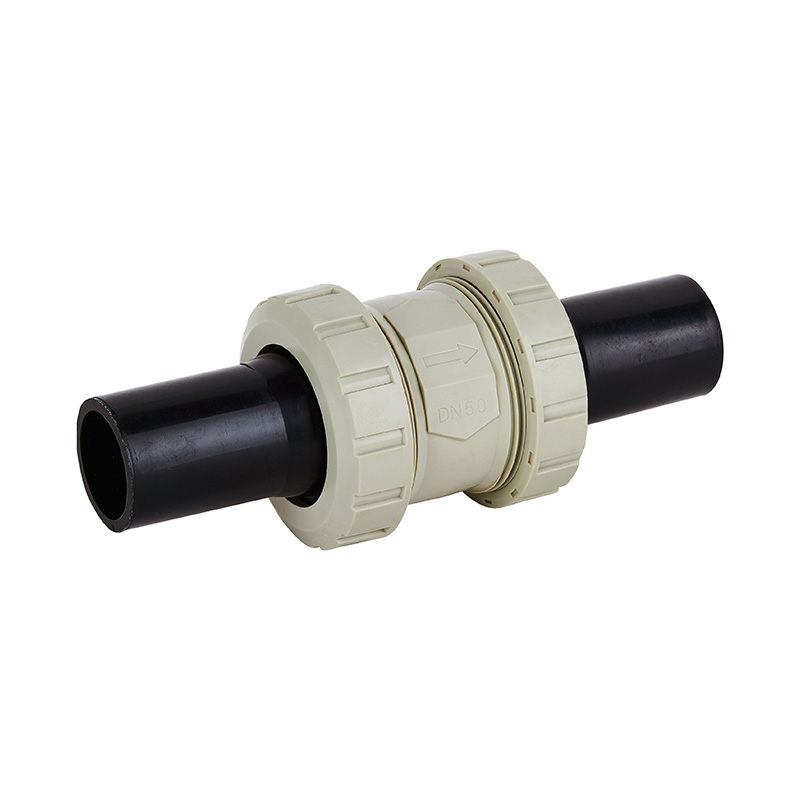

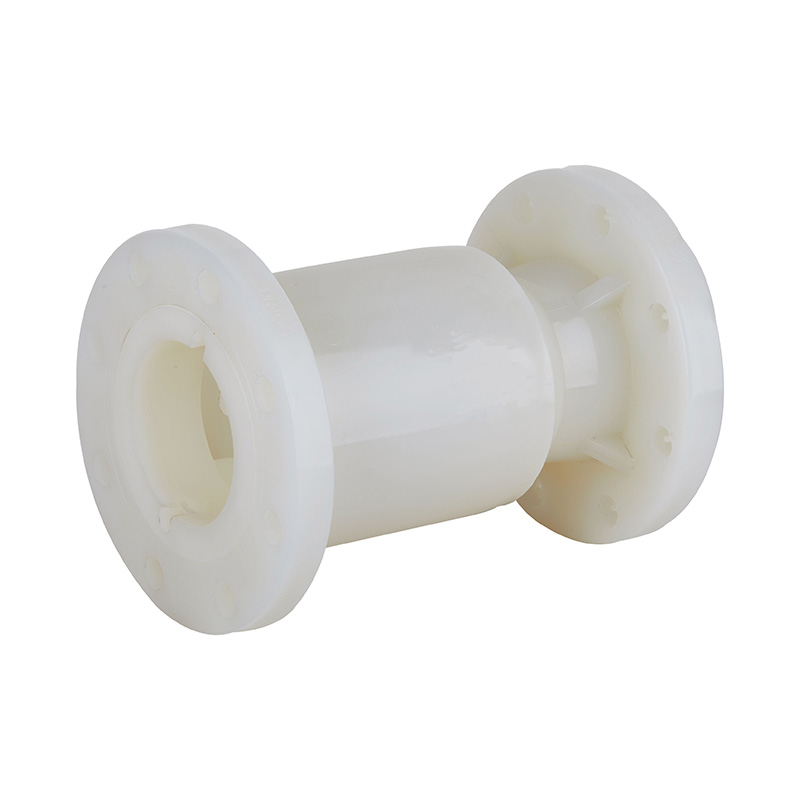

Vergleich von Rückschlagventiltypen und deren Auswirkungen auf Wasserschläge

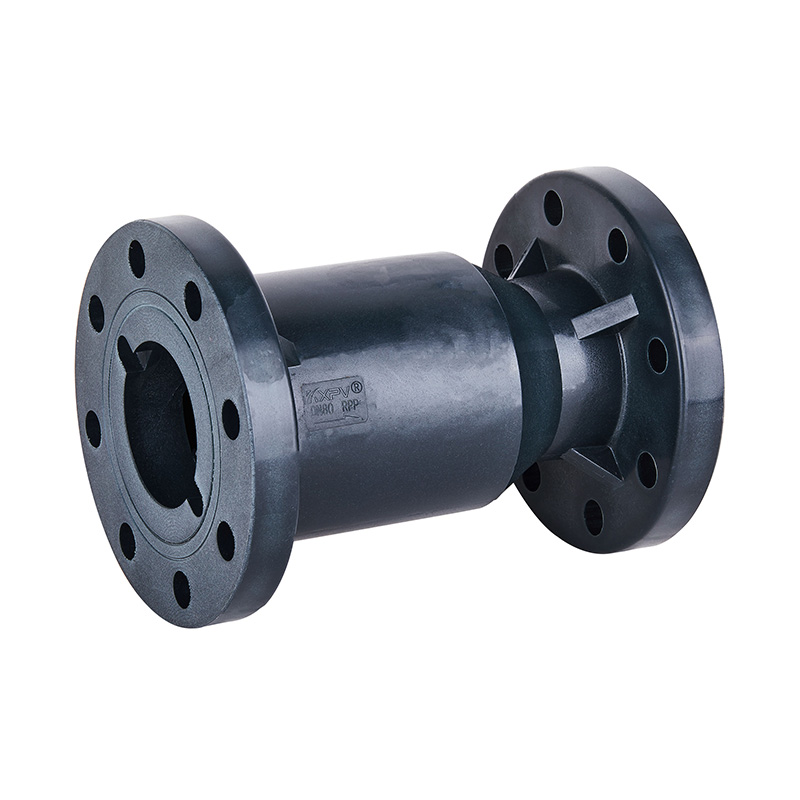

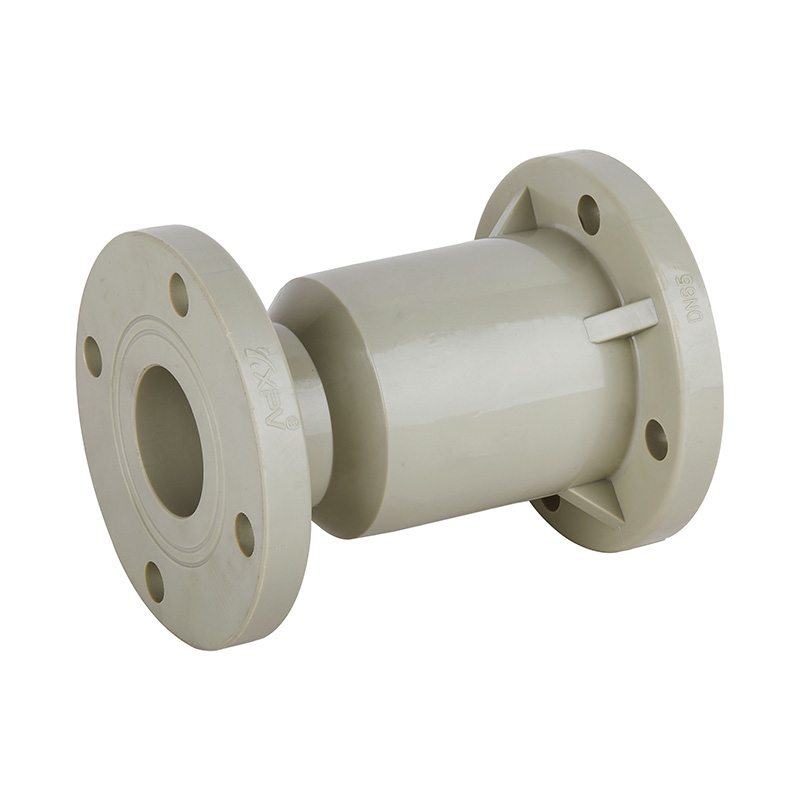

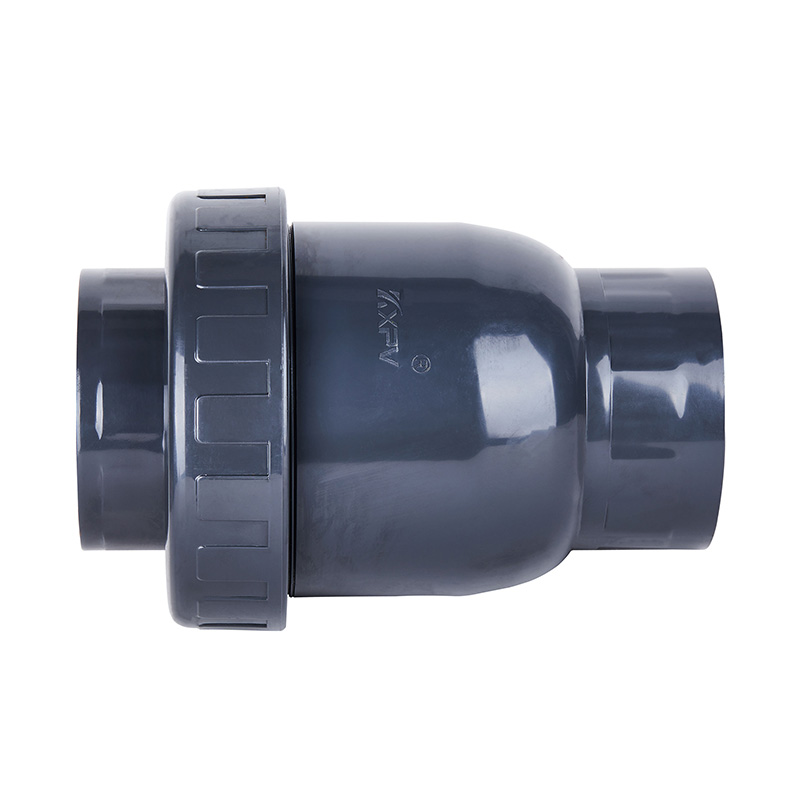

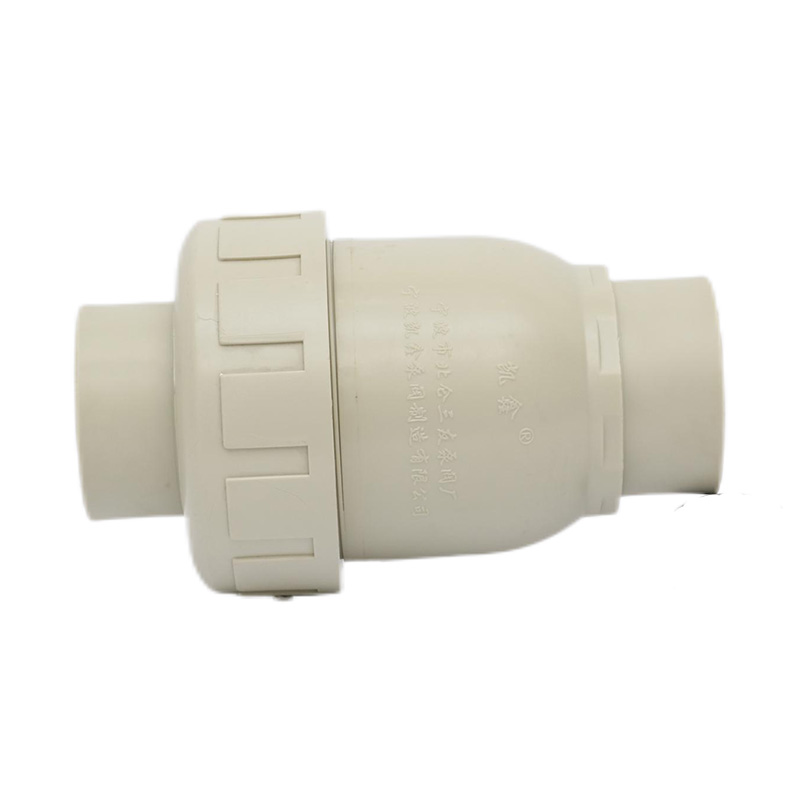

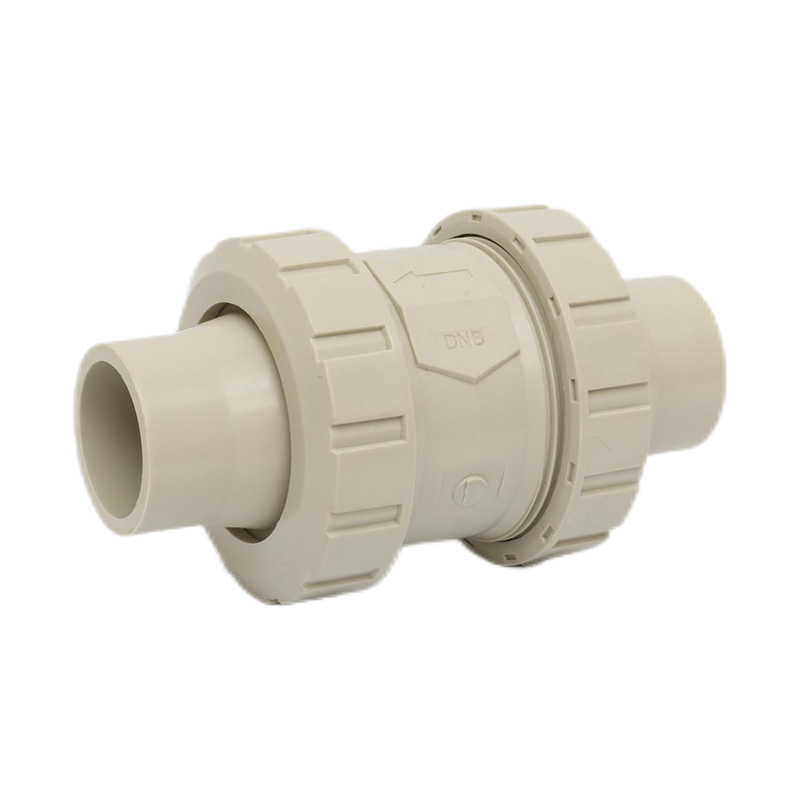

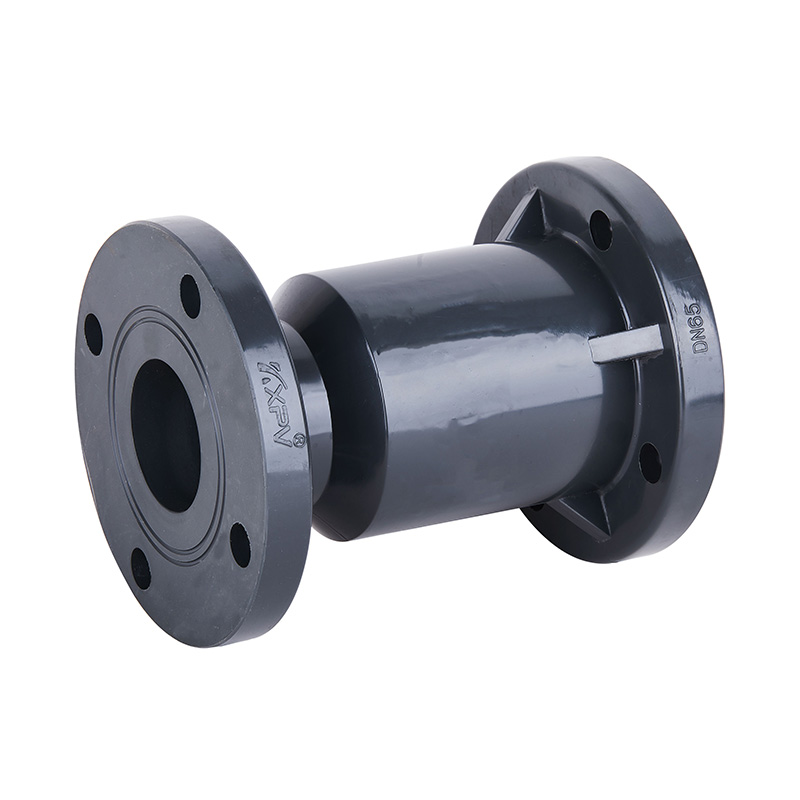

Verschiedene Rückschlagventiltypen verhalten sich bei wechselnden Strömungsbedingungen unterschiedlich. Das Verständnis dieser Unterschiede hilft Benutzern bei der Auswahl der richtigen Lösung für ihr System.

Überlegungen zur Wartung und langfristigen Leistung

Im Laufe der Zeit können Verschleiß und Ablagerungen die Schließfunktion eines Rückschlagventils verändern. Erhöhte Reibung oder Fehlausrichtung können zu verzögertem oder ungleichmäßigem Schließen führen und das Risiko von Druckstößen erhöhen. Regelmäßige Inspektion und Wartung tragen dazu bei, dass das Ventil weiterhin wie vorgesehen funktioniert.

In korrosiven Umgebungen trägt die Wahl von Materialien, die chemischen Angriffen widerstehen, dazu bei, einen reibungslosen Ventilbetrieb aufrechtzuerhalten. Kaixin Pipeline Technologies entwickelt Rückschlagventile mit Blick auf Langzeitstabilität und hilft Benutzern, bei routinemäßiger Wartung eine konstante Leistung aufrechtzuerhalten.

Anpassung der Auswahl des Rückschlagventils an reale Betriebsbedingungen

Bei der Reduzierung von Wasserschlägen geht es nicht um eine einzige Lösung, sondern darum, die Konstruktion des Rückschlagventils an die tatsächlichen Betriebsbedingungen anzupassen. Faktoren wie Flüssigkeitstyp, Temperatur, Druckbereich, Rohrmaterial und Systemlayout spielen alle eine Rolle.

Bei chemischen Systemen mit nichtmetallischen Ventilen und Rohrleitungen sorgt eine gut abgestimmte Kombination aus Materialauswahl, Ventilstruktur und Installationspraxis für eine bessere Kontrolle über Druckstöße. Dieser Ansatz unterstützt einen sichereren Betrieb und eine längere Lebensdauer des gesamten Rohrleitungssystems.

F: Wie tragen Rückschlagventile in Chemiepipelines zum Schutz von Pumpen und nachgeschalteten Geräten bei?

A: In chemischen Rohrleitungssystemen werden Rückschlagventile verwendet, um einen Rückfluss zu verhindern, der beim Abschalten der Pumpe oder bei Druckschwankungen auftreten kann. Indem sie den Rückfluss blockieren, tragen sie dazu bei, das Risiko von Pumpenschäden, Dichtungsverschleiß und Kontamination vorgeschalteter Geräte zu verringern, was besonders wichtig beim Umgang mit korrosiven Medien ist.

F: Welche Faktoren sollten bei der Auswahl von Rückschlagventilen für korrosive Flüssigkeiten berücksichtigt werden?

A: Beim Umgang mit korrosiven Flüssigkeiten ist die Materialverträglichkeit von größter Bedeutung. Rückschlagventile aus PVC-C, PVC-U, PVDF, PPH oder FRPP werden üblicherweise aufgrund ihrer chemischen Beständigkeit, Betriebstemperatur und Druckbedingungen ausgewählt. Die Abstimmung des Ventilmaterials auf das Rohrleitungssystem trägt dazu bei, einen stabilen Langzeitbetrieb aufrechtzuerhalten.

F: Wie funktionieren nichtmetallische Rückschlagventile in Rohrleitungssystemen mit großem Durchmesser?

A: In Rohrleitungen mit großem Durchmesser sind nichtmetallische Rückschlagventile so konzipiert, dass sie ein Gleichgewicht zwischen Durchflusskontrolle und struktureller Stabilität gewährleisten. Durch ordnungsgemäß konstruierte Ventilkörper und interne Komponenten können sie höhere Durchflussmengen bewältigen und gleichzeitig ein kontrolliertes Schließverhalten beibehalten, was dazu beiträgt, Vibrationen und Druckschwankungen im System zu reduzieren.

F: Können Rückschlagventile für unterschiedliche Einbauausrichtungen angepasst werden?

A: Ja, Rückschlagventile können je nach Systemanforderungen für eine horizontale oder vertikale Installation ausgelegt werden. Durch die Auswahl der richtigen Struktur und Ausrichtung wird sichergestellt, dass sich die Ventilscheibe oder -platte reibungslos mit der Strömung bewegt, was einen zuverlässigen Betrieb unter wechselnden Prozessbedingungen unterstützt.

F: Wie beeinflusst die Konstruktion des Rückschlagventils den Wartungsbedarf?

A: Die innere Struktur eines Rückschlagventils wirkt sich direkt auf Verschleißmuster und Wartungshäufigkeit aus. Konstruktionen mit geführten Scheiben oder vereinfachten Strömungswegen neigen dazu, ungleichmäßigen Verschleiß und Ablagerungen zu reduzieren, wodurch routinemäßige Inspektionen und Wartungsarbeiten in chemischen Verarbeitungsumgebungen einfacher zu bewältigen sind.

F: Welche Rolle spielen Rückschlagventile bei der Aufrechterhaltung der Prozessstabilität?

A: Durch die Verhinderung eines unerwünschten Rückflusses tragen Rückschlagventile dazu bei, einen stabilen Druck und eine stabile Durchflussrichtung in der gesamten Rohrleitung aufrechtzuerhalten. Diese Stabilität ist bei chemischen Prozessen wichtig, bei denen konsistente Betriebsbedingungen die Produktqualität unterstützen und die Wahrscheinlichkeit ungeplanter Stillstände verringern.

F: Wie können Rückschlagventile in andere nichtmetallische Rohrleitungskomponenten integriert werden?

A: Rückschlagventile werden normalerweise so ausgewählt, dass sie zum gleichen Materialsystem passen wie Rohre und Formstücke. Durch die Verwendung kompatibler nichtmetallischer Komponenten wird eine gleichmäßige Wärmeausdehnung, chemische Beständigkeit und Druckleistung in der gesamten Rohrleitung gewährleistet und eine zuverlässige Systemintegration unterstützt.
