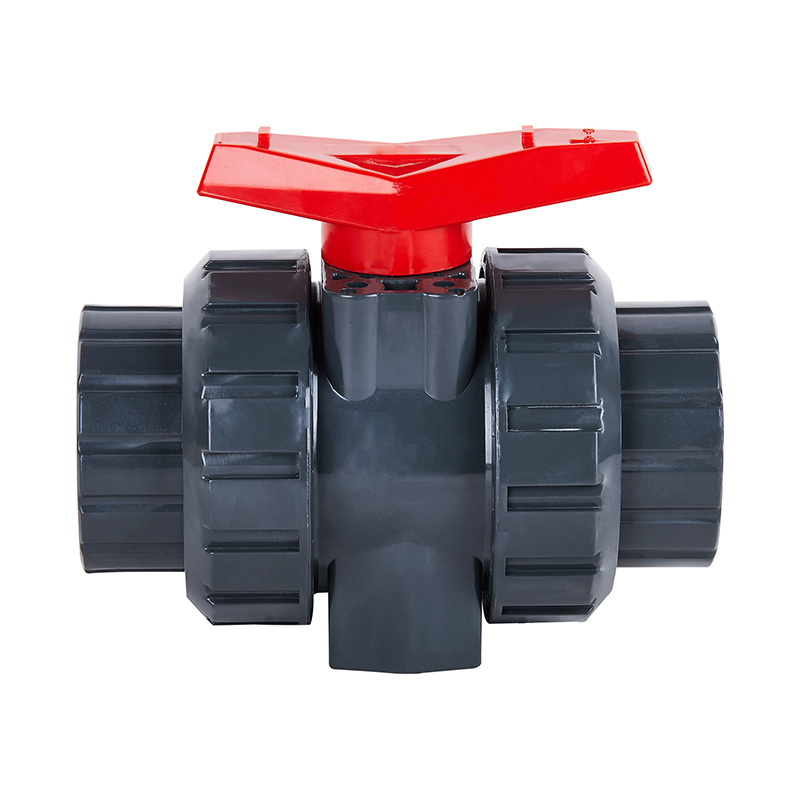

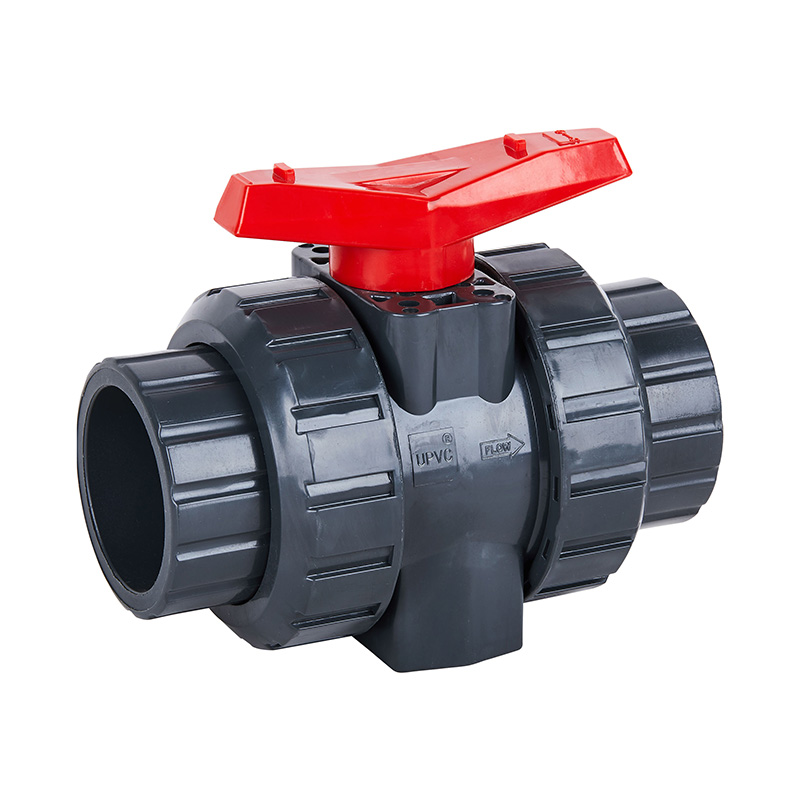

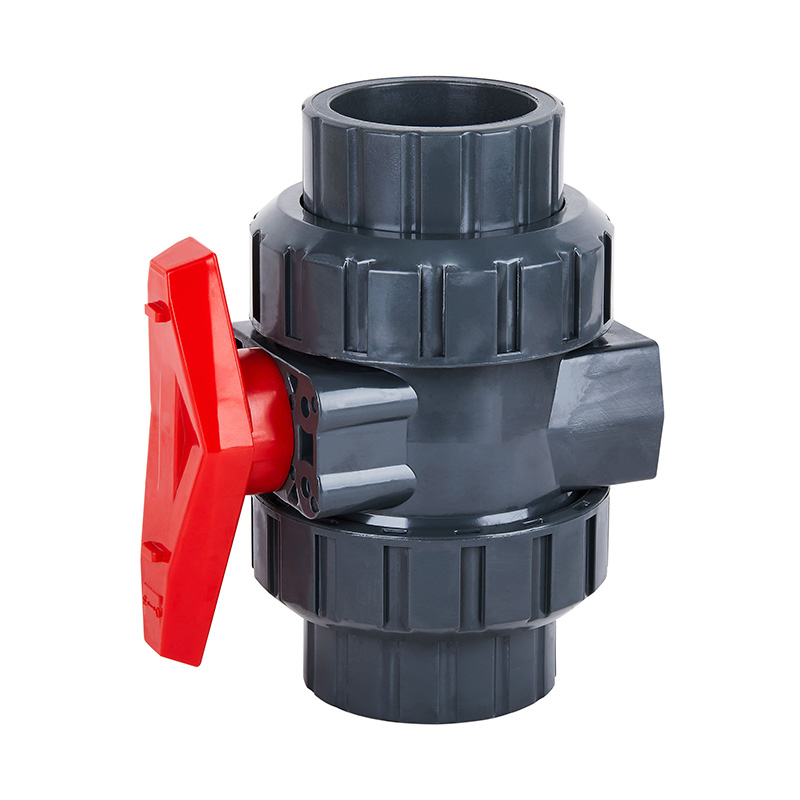

PVC-U Q61F-10U Muffenkugelhahn DN15-100 GB Standard

Kundenspezifisches DN15 DN80 DN100 Mitteltemperatur-PVC-U-Kugelventil mit echtem Doppelanschluss und mittlerer Temperatur, manuell DN15-100 1,0-1,6 MPa, industrielles Kunststoffventil
Modell: Q61F-10U, Q11F-10U
Anwendung: Allgemein
Material: Kunststoff
Druck: Niedrig
Druckkraft: Manuell
Medien: Säuren
Anschlussgröße: DN15–100, 1/2–4 Zoll (20–110 mm).
Struktur: Kugel
Produktname: Socket-Union-Kugelhahn
Gehäusematerial: PVC-U
Verbindung: Union
Druckklasse: 1,0 MPa (10 bar)
Verpackung: Standardkarton
Designstandard: ISO STD
Dichtungsmaterial: PTFE-Dichtung
Lieferzeit: 7 Tage
Mindestbestellmenge: 1 Stück

Produktstrukturmerkmale

1. Der PTFE-Sitz des Doppelverbindungs-Kugelhahns kann fest eingestellt werden.
2. Doppelte O-Ringe bieten doppelten Auslaufschutz.
3. Exquisites Aussehen, glatte Oberfläche, feine Verarbeitung, Full-Flow-Design.

Liste der App-Temperaturgrenzen

Material Mittlere Temperatur℃ Material Mittlere Temperatur℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Teilematerialtabelle

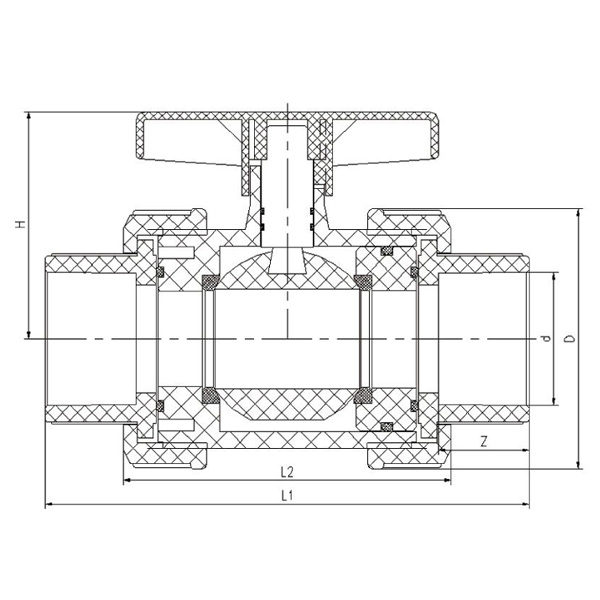

Detailzeichnung der Sockel-Kugelhahn-Baugruppe

Nein. Name Material
1 Griff Legierungsmaterial
2 Dichtungsring EPDM, FPM
3 Stamm FRPP, PVDF, PVC-U, PVC-C, PPH
4 Kugel FRPP, PVDF, PVC-U, PVC-C, PPH
5 Dichtungsring EPDM, FPM
6 Socket-Join FRPP, PVDF, PVC-U, PVC-C, PPH
7 Sicherungsmutter FRPP, PVDF, PVC-U, PVC-C, PPH
8 Sitz abdichten FRPP, PVDF, PVC-U, PVC-C, PPH
9 Versiegelte Kugel PTFE
10 Körper FRPP, PVDF, PVC-U, PVC-C, PPH
11 Dichtungsring EPDM, FPM
12 Dichtungsring EPDM, FPM

Dimensionsliste

DN D d L1 L2 Z H
15 48 20 105 80 17.5 42
20 60 25 127 92.5 23 52
25 72 32 144.5 107 26.5 61.5
32 82.5 40 171.5 114 36 80
40 100.5 50 183.5 128.5 34.5 87.5
50 112 63 201.5 146.5 38 95
65 133 75 232.5 159.5 44.5 113.5
80 154 90 284 190 53 130
100 172 110 340 230 65.5 153.5
