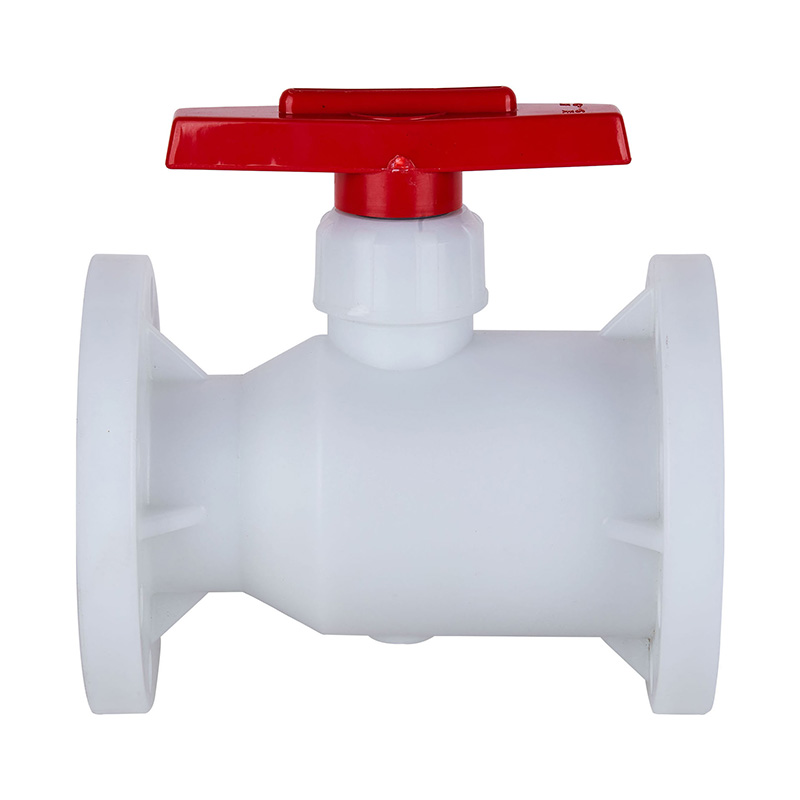

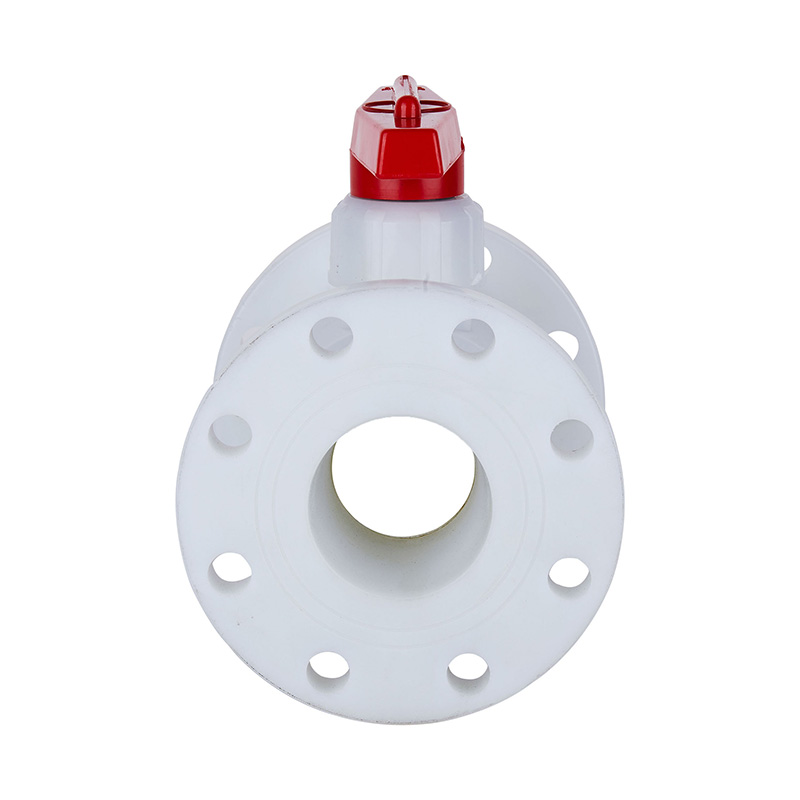

FRPP-Flanschkugelhahn DN15-300

FRPP-Flanschkugelhahn DN15-300

FRPP/Rpp Körperform DN15-DN100 Kugelhahn, gerader Durchgangstyp, Hochtemperatur-Kugelhahn mit festem Kunststoffflansch für die industrielle Wassernutzung

Modell Nr.:Q41F-10S

Material: Kunststoff

Anschlussform:Flansch

Fahrmodus: Manuell

Nenndruck: 10 kg

Kanal: Gerader Typ

Struktur: Festes Kugelventil

Funktion: Bypass-Ventil

Temperatur: Hohe Temperatur

Anwendung: Industrielle Nutzung, industrielle Wassernutzung

Spezifikation: DN15-DN100

Herkunft: Beilun Ningbo China

HS-Code:8481804090

0086 180 6712 3173 Kontaktieren Sie uns
PREV：CPVC-Schneckenkugelhahn DN25-DN1000
NEXT：PPH-Flanschkugelhahn DN15-300
  • Beschreibung
  • Weitere Informationen
  • Hauptstrukturmerkmale

    1.Der KugelHahN der technischen Kunststoffserie verwendet FRPP, PVDF, CPVC, UPVC, PPH usw., den korrosionsbeständigen thermoplastischen Kunststoff, der in einem einzigen Spritzguss geformt wird und eine starke Korrosionsbeständigkeit aufweist.

    2. Zuverlässige Dichtung, kleines Öffnungs- und Schließmoment. Öffnungs- und Schließmoment.

    3. Geringer Flüssigkeitswiderstand, schnelles Öffnen/Schließen.

    4. Einfache Struktur, schönes Aussehen.

    Liste der App-Temperaturgrenzen

    Material Mittlere Temperatur°C Material Mittlere Temperatur°C
    CPVC -20℃~ 95℃ PPH -20℃~ 110℃
    UPVC -0℃~ 65℃ PVDF -40℃~ 150℃
    FRPP -14℃~ 90℃

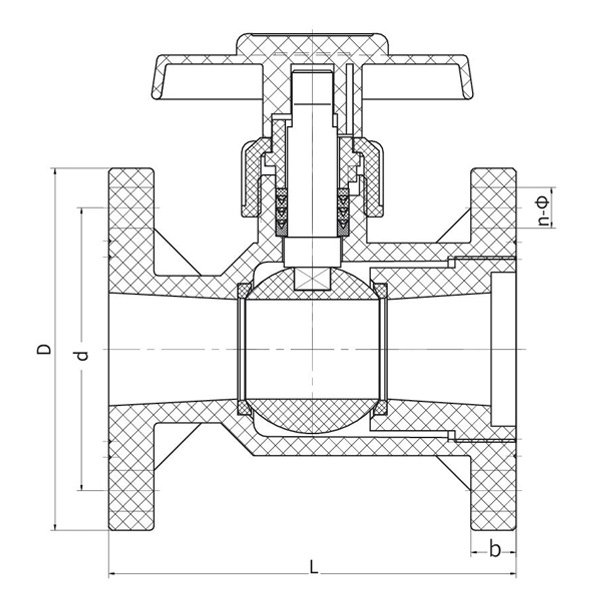

    Detailzeichnung der Kugelhahnbaugruppe von Boddily Form

    Teilematerialtabelle

    NEIN. Name Material
    1 Handhaben Aluminiumlegierung
    2 Haltemutter FRPP, PVDF, UPVC, CPVC, PPH
    3 Innenstopfen FRPP, PVDF, UPVC, CPVC, PPH
    4 Stängel FRPP, PVDF, UPVC, CPVC, PPH
    5 Schaftdichtung PTFE
    6 Versiegelte Kugel PTFE
    7 Sitz abdichten FRPP, PVDF, UPVC, CPVC, PPH
    8 Ball FRPP, PVDF, UPVC, CPVC, PPH
    9 Körper FRPP, PVDF, UPVC, CPVC, PPH

    Dimensionsliste

    DN (mm)

    D1

    D

    L

    h

    n

    Φ

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    15(1/2")

    95

    65

    70

    2.38

    120

    15

    4

    4

    4

    14

    15

    16

    20 (3/4")

    105

    75

    75

    2.76

    120

    16

    4

    4

    4

    14

    15

    16

    25 (1")

    120

    85

    90

    3.13

    130

    16

    4

    4

    4

    14

    19

    16

    32 (11/4")

    135

    100

    100

    3.45

    145

    18

    4

    4

    4

    18

    19

    16

    40 (11/2")

    145

    110

    105

    3.88

    168

    20

    4

    4

    4

    18

    19

    16

    50 (2")

    160

    125

    120

    4.74

    180

    20

    4

    4

    4

    18

    19

    19

    65 (21/2")

    180

    145

    140

    5.49

    225

    22

    4

    4

    4

    18

    19

    19

    80 (3")

    195

    160

    150

    6

    260

    25

    8

    8

    4

    18

    19

    19

    100 (4")

    215

    180

    175

    7.5

    280

    25

    8

    8

    8

    18

    19

    19

    125 (5")

    245

    210

    210

    8.5

    350

    30

    8

    8

    8

    18

    23

    22

    150 (6")

    280

    240

    240

    9.51

    400

    30

    8

    8

    8

    22

    23

    22

    200 (8")

    335

    295

    290

    11.75

    400

    35

    8

    12

    8

    22

    23

    22

    250 (10")

    390

    350

    355

    14.25

    450

    38

    12

    12

    12

    22

    25

    25

    300 (12")

    445

    400

    400

    17

    450

    38

    12

    16

    12

    22

    25

    25

Übersicht ansehen
FRPP-Flanschkugelhahn DN15-300

Tragen Sie Ihren Traum in die Welt. Qualität ist Leben

Wir sind ein führendes Unternehmen in diesem Bereich und bieten spezifische Lösungen für jeden unserer Kunden
Ein Kugelhahn ist ein Ventiltyp, der eine hohle, perforierte und schwenkbare Kugel verwendet, um den Fluss einer Flüssigkeit oder eines Gases zu steuern. Die Kugel besteht normalerweise aus Metall und ist mit einem Loch durchbohrt, das bei geöffnetem Ventil mit der Strömung der Flüssigkeit ausgerichtet ist und bei geschlossenem Ventil senkrecht zur Strömung verläuft. Kugelhähne werden häufig in industriellen Umgebungen sowie in Sanitär- und Erdgasleitungen eingesetzt. Sie sind einfach zu bedienen und können sowohl zur Ein-/Aus-Steuerung als auch zur Drosselung verwendet werden. Der volle Durchgang und der reduzierte Durchgang sind die beiden häufigsten Arten von Kugelhähnen.
Muffenkugelhähne, Flanschkugelhähne und Schneckenkugelhähne sind alle Arten von Kugelhähnen, die für bestimmte Anwendungen eingesetzt werden.
A Muffenkugelhahn ist eine Art Kugelhahn mit Muffenanschluss. Dieser Anschlusstyp wird typischerweise für Rohre mit kleinerem Durchmesser verwendet und ermöglicht einen einfachen Ein- und Ausbau des Ventils.
A Flanschkugelhahn ist eine Art Kugelhahn mit Flanschanschluss. Dieser Anschlusstyp wird typischerweise für Rohre mit größerem Durchmesser verwendet und ermöglicht einen einfachen Ein- und Ausbau des Ventils. Es ermöglicht außerdem eine bessere Abdichtung und hält höheren Drücken und Temperaturen im Vergleich zu Muffenverbindungen stand.
A Kugelhahn mit Schneckengetriebe ist eine Art Kugelhahn, der über ein Schneckengetriebe angetrieben wird. Dies ermöglicht eine präzise Steuerung der Ventilposition und wird typischerweise in Anwendungen eingesetzt, bei denen eine präzise Steuerung wichtig ist, beispielsweise in der industriellen Prozesssteuerung. Der Schneckengetriebeantrieb kann manuell oder motorisch erfolgen.
Alle diese Ventile haben im Inneren eine Kugel, die sich dreht, um den Flüssigkeitsfluss durch das Rohr zu steuern, und sie können zum Absperren oder Regulieren des Flüssigkeits- oder Gasflusses verwendet werden.
