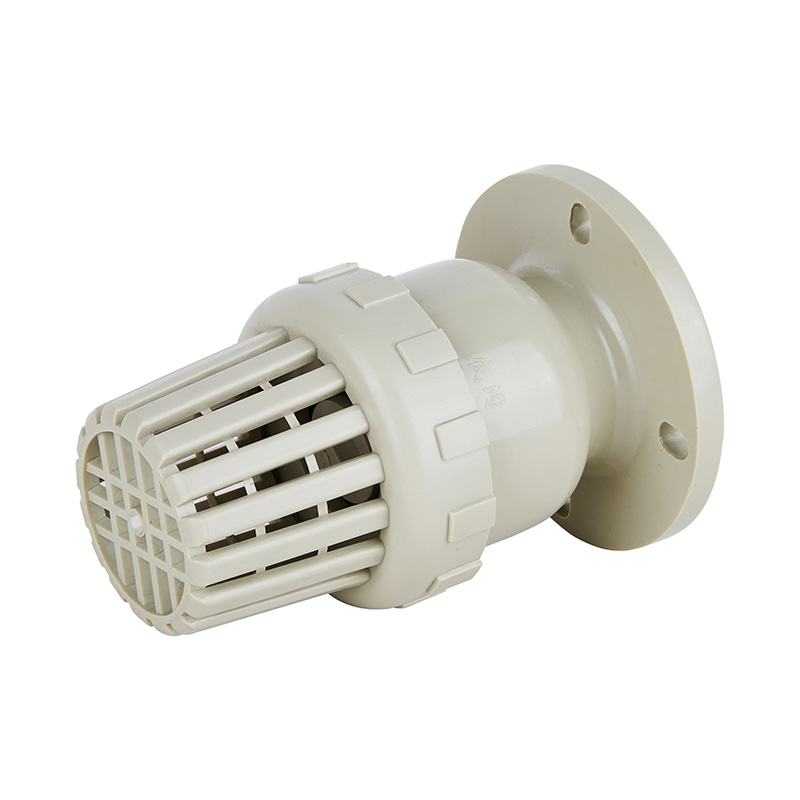

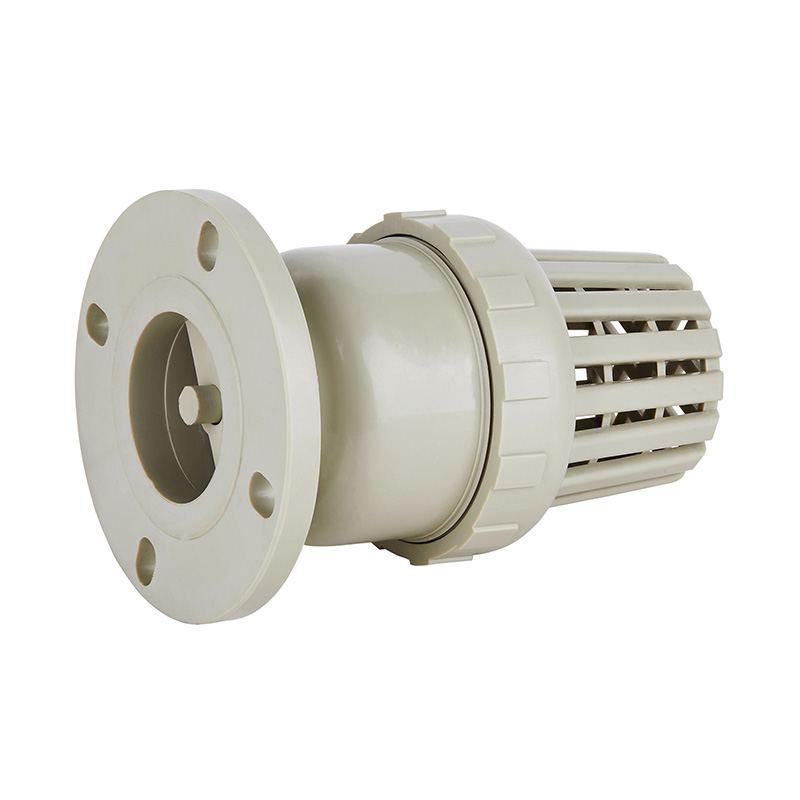

PPH-Bodenventil DN15-300

Graues FRPP-Fußbetätigtes Bodenventil Kundenspezifisches 4-Zoll-DN15-DN300 Niedrigpreisiges industrielles Kunststoff-Fußventil für die Wasserindustrie

Typ: Fußventile

Herkunftsort: China

Markenname: KXPV

Modellnummer: H11F-10V

Anwendung:Allgemein

Medientemperatur: Mittlere Temperatur, normale Temperatur

Leistung: Manuell

Medien: Säure

Anschlussgröße: DN15-DN300

Struktur: Stecker

Produktname: Bodenventil

Lieferzeit: 7 Tage

MOQ: 1 Stück

Farbe:Grau

Größe: DN15-300

PREV：PVDF-Bodenventil DN15-300
NEXT：GFK-Bodenventil DN15-300 0086 180 6712 3173 Kontaktiere uns

Beschreibung
Weitere Informationen

Teilmaterialtabelle

Nein.	Name	Material
1	Netzwerkmaske	FRPP, PVDF, CPVC, UPVC, PPH
2	Party	FRPP, PVDF, CPVC, UPVC, PPH
3	Gummiauflagen	EPDM,FPM
4	Nuss	FRPP, PVDF, CPVC, UPVC, PPH
5	Gummi	EPDM,FPM
6	Kolben	FRPP, PVDF, CPVC, UPVC, PPH
7	Körper	FRPP, PVDF, CPVC, UPVC, PPH

Detailzeichnung der unteren Ventilbaugruppe

Hauptstrukturelle Merkmale

1. Die Größe von DN50 bis DN150 sind Standardprodukte.

2.From DN200 bis DN300 kann Kundenanforderungen erfüllen, um zu produzieren.

3.Vollständig versiegelt.

4.Kleinerer Druckverlust.

5. Gute hydraulische Leistung.

6.Einfache Installation und Verwendung

Teilmaterialtabelle

Nein.	Name	Material
1	Körper	FRPP, PVDF, CPVC, UPVC, PPH
2	Kolben	FRPP, PVDF, CPVC, UPVC, PPH
3	Gummi abdichten	EPDM,FPM
4	Nuss	FRPP, PVDF, CPVC, UPVC, PPH
5	Abdichtung	EPDM,FPM
6	Teilung	FRPP, PVDF, CPVC, UPVC, PPH
7	Netzwerkmaske	FRPP, PVDF, CPVC, UPVC, PPH

Dimensionsliste

DN (mm)	D1	D2			L	h	n-Φ
DN (mm)	D1	GB	JIS	ANSI	L	h	GB	JIS	ANSI
15 (1/2")	105	65	70	2.38	140	15	4-Φ17X20	4-Φ19	4-Φ16
20 (3/4")	105	75	75	2.76	168	16	4-Φ17X20	4-Φ19	4-Φ16
25 (1")	115	85	90	3.13	189	16	4-Φ17X20	4-Φ19	4-Φ16
32 (1/2")	135	100	100	3.45	210	18	4-Φ17X20	4-Φ19	4-Φ19
40 (13/4")	145	110	105	3.88	238	18	4-Φ17X20	4-Φ19	4-Φ19
50 (2")	160	125	120	4.74	215	17	4-Φ17X20	4-Φ19	4-Φ19
65 (21/2")	170	145	140	5.49	235	14	4-Φ17X20	4-Φ19	4-Φ19
80 (3")	192	160	150	6	265	21	8-Φ18X20	8-Φ19	4-Φ19
100 (4")	220	180	175	7.5	315	23	8-Φ18X20	8-Φ19	8-Φ19
125 (5")	250	210	210	8.5	335	31	8-Φ19	8-Φ23	8-Φ22
150 (6")	282	240	240	9.51	335	31	8-Φ21	8-Φ23	8-Φ22
200 (8")	335	295	290	11.75	380	32	8-Φ23	12-Φ23	8-Φ22
250 (10")	395	350	355	14.25	550	37	12-Φ25	12-Φ25	12-Φ25
300 (12")	445	400	400	17	550	40	12-Φ25	16-Φ25	12-Φ25
