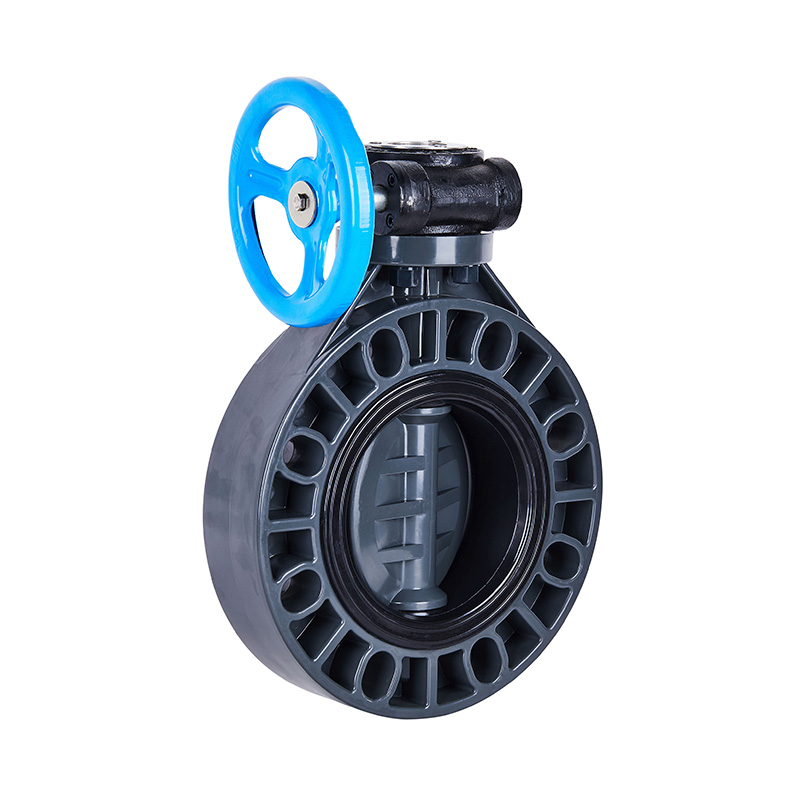

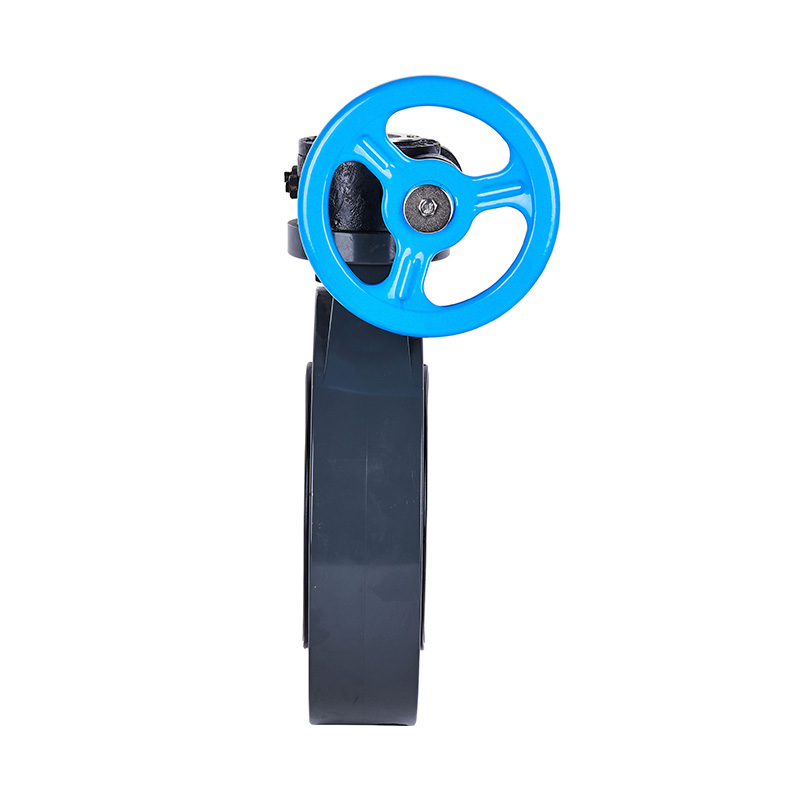

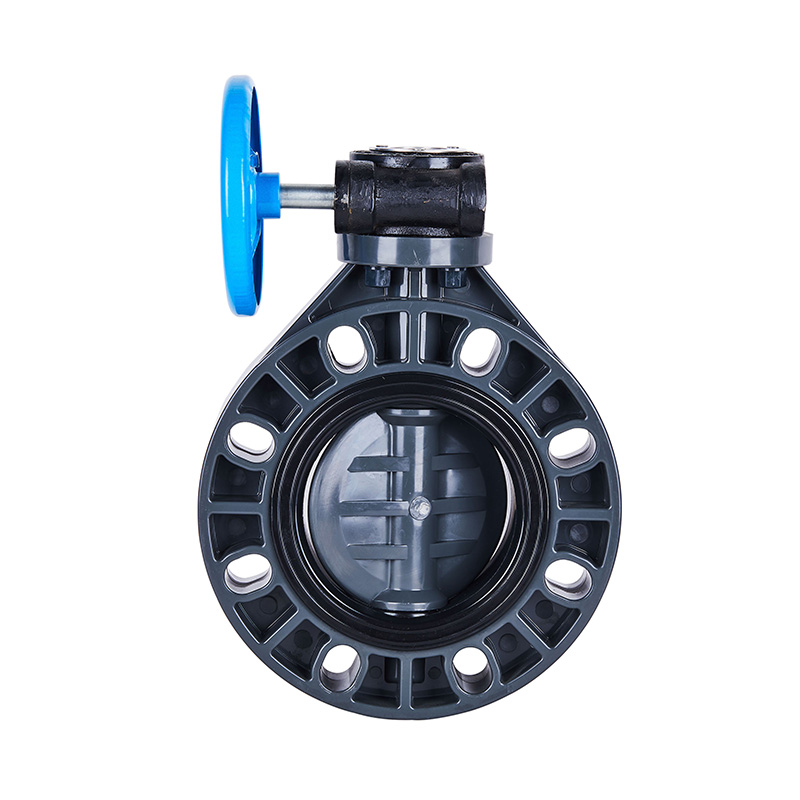

PVC-U D371X-10U Schneckengetriebe-Absperrklappe DN40-1000 1-1/2"-30" ANSI-Standard

Neuankömmling PVC-U-Schneckengetriebe-Absperrklappe DN40–1000 Industrielles, weichdichtendes, mittig abgedichtetes Kunststoffventil nach ANSI-Standard
Modell: DN40–1000
Betriebsmodus: Manuell
Verbindungstyp: Wafer
Struktur: Mittenversiegelt
Dichtungstyp: elastisch abgedichtet
Vorbau: Standard
Druckklasse: 1,0 MPa (10 bar)
Arbeitstemperatur: -5~45℃
Material der Dichtfläche: Weichdichtung
Anwendung: Industrielle Nutzung, Wasseraufbereitung
Schaftmaterial: Stahl, Edelstahl
Marke: KXPV
Spezifikation: DN40–1000
Herkunft: Zhejiang, Ningbo

Produktstrukturmerkmale
1.Das Ventil ist kompakt und leicht, leicht zu zerlegen und zu warten und kann in jeder Position installiert werden.
2. Einfache und kompakte Struktur mit geringem Betätigungsdrehmoment, die eine schnelle 90°-Drehung für ein schnelles Öffnen ermöglicht.
3. Lineare Strömungseigenschaften mit hervorragender Regelleistung

Liste der App-Temperaturgrenzen

Material Mittlere Temperatur℃ Material Mittlere Temperatur℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Teilematerialtabelle

Nein. Name Material Menge.
PVC-C PVC-U PVDF PPH FRPP
1 Rad Legierungsmaterial 1
2 Schneckengetriebe Legierungsmaterial 1
3 Pin Stahl 1
4 Nußbecher FRPP PPH FRPP 4
5 Körper PVC-C PVC-U PVDF PPH FRPP 1
6 Scheibe PVC-C PVC-U PVDF PPH FRPP 1
7 Dichtungsgummi FPM EPDM FPM EPDM 1
8 Stamm Stahl 1

Nein. Name Material Menge.
PVC-C PVC-U PVDF PPH FRPP
1 Rad Gusseisen/Legierungsmaterial 1
2 Schneckengetriebe Gusseisen/Legierungsmaterial 1
3 Pin Stahl 1
4 Stamm Stahl 1
5 Körper PVC-C PVC-U PVDF PPH FRPP 1
6 Scheibe PVC-C PVC-U PVDF PPH FRPP 1
7 Dichtungsgummi FPM EPDM FPM EPDM 1
8 Nußbecher FRPP PVDF PPH FRPP 4

Nein. Name Material Menge.
1 Rad Gusseisen 1
2 Schneckengetriebe Gusseisen 1
3 Pin Stahl 1
4 Stamm Stahl 1
5 Körper FRPP 1
6 Scheibe FRPP 1
7 Dichtungsgummi EPDM 1

Dimensionsliste

Spezifikation D1(mm) D2(mm) D3(mm) D4(mm) T(mm) n-Φ(mm)
1½"(40) 148 96 110 41.5 39 4-Φ19*25
2"(50) 162 108 125 48.5 43 4-Φ19*26
2½"(65) 180 128 145 63 45 4-Φ19*26
3"(80) 196 148 160 75.5 45 8-Φ19*24
4"(100) 225 168 191 95 56.5 8-Φ19*29
5"(125) 255 200 216 120 65 8-Φ23*31
6"(150) 285 225 241 143.5 75 8-Φ23*31
8"(200) 340 280 299 195 85 8-Φ23*32
JIS:12-Φ23*27

Spezifikation D1(mm) D2(mm) D3(mm) D4(mm) T(mm) n-Φ(mm)
10"(250) 423 350 366 245.5 110 12-Φ23*32
12"(300) 495 400 436 291.5 115 12-Φ23*32
14"(350) 555 460 470 340 127 16-Φ22
12-Φ29
16"(400) 607 515 540 399 140 16-Φ23*45
18"(450) 645 565 583 446 150 20-Φ28,5
16-Φ34,5
20"(500) 708 615 640 494 150 20-Φ26*41
24"(600) 820 725 750 570 170 20-Φ35*47
