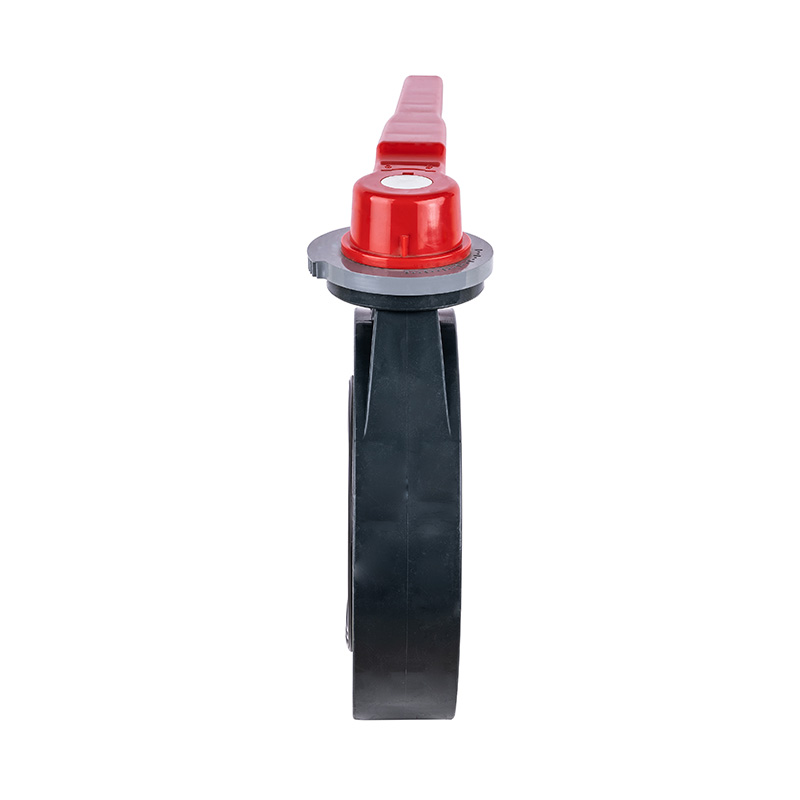

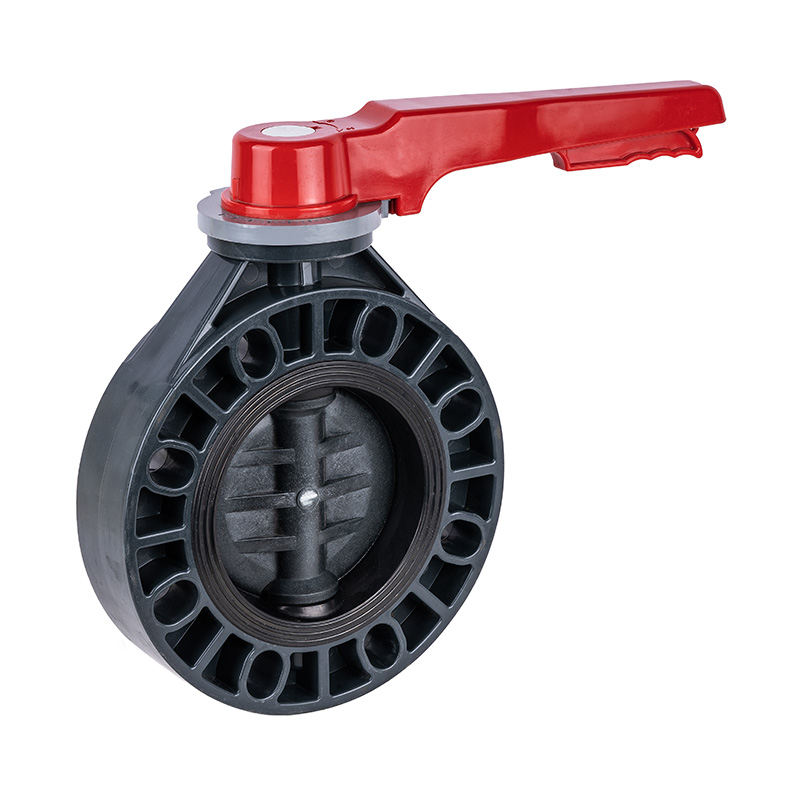

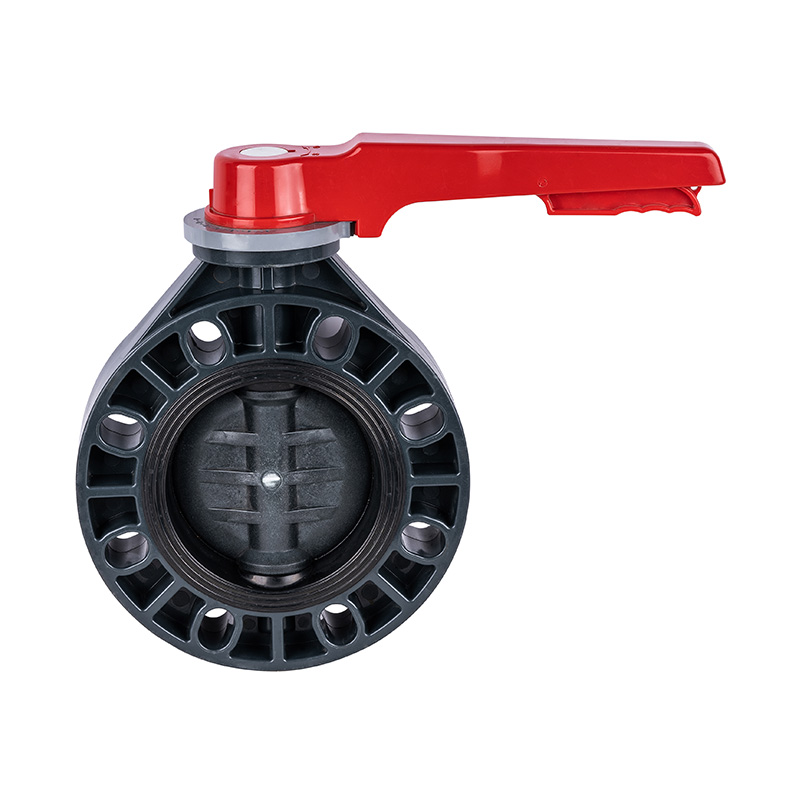

PVC-U D71X-10U Griff-Absperrklappe DN15-200 GB Standard

Neuankömmling PVC-U-Handhebel-Absperrklappe DN15-200 Industrielles, weich abgedichtetes Kunststoffventil mit Mitteldichtung
Modellnummer: DN15-200
Fahrmodus: Manuell
Verbindungsform: Wafer
Struktur: Mitteldichtung
Siegelform: Kraftversiegelt
Ventilschaft: Normal
Druckklasse: 1,0 MPa (10 bar)
Arbeitstemperatur: -5~45℃
Material der Dichtungsoberfläche: Weich versiegelt
Anwendung: Industrielle Nutzung, Wasserindustrielle Nutzung
Vorbau: Stahl, Edelstahl
Warenzeichen: KXPV
Spezifikation: DN15-200
Herkunft: Ningbo, Zhejiang

Produktstrukturmerkmale
1. Das Ventil ist klein und leicht, leicht zu zerlegen und zu reparieren und kann an jeder Position installiert werden.
2. Der Aufbau ist einfach und kompakt, das Betätigungsdrehmoment ist gering und die 90°-Drehung lässt sich schnell öffnen.
3. Die Strömungseigenschaften sind tendenziell gerade und die Einstellleistung ist gut.
Liste der App-Temperaturgrenzen

Material Mittlere Temperatur℃ Material Mittlere Temperatur℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Teilematerialtabelle

Nein.

Name

Material

1

Griffkopf

Legierungsmaterial

2

Sechskantmutter

Stahl, Edelstahl

3

Griff

Legierungsmaterial

4

Stamm

Stahl, Edelstahl

5

Frühling

Stahl

6

Passen Sie die Positionierungsplatte an

Legierungsmaterial

7

Pin

Stahl

8

Positionierungsstange

Legierungsmaterial

9

Körper

FRPP, PVDF, PVC-C, PVC-U, PPH

10

Dichtungsgummi

EPDM, FPM

11

Scheibe

FRPP, PVDF, PVC-C, PVC-U, PPH

Detailzeichnung der Griff-Absperrklappenbaugruppe

Teilematerialtabelle

NEIN.

Teilename

Material

Menge.

1

Griff

Legierungsmaterial

1

2

Positionierungsstange

Legierungsmaterial

1

3

Positionierungsplatte

Legierungsmaterial

1

4

Nussbecher

FRPP

4

5

Körper

FRPP, PVDF, PVC-C, PVC-U, PPH

1

6

Scheibe

FRPP, PVDF, PVC-C, PVC-U, PPH

1

7

Dichtungsgummi

EPDM, FPM

1

8

Stamm

Stahl, Edelstahl

1

9

Pin

Legierungsmaterial

1

Dimensionsliste

DN(mm) D1 D2 D3 T n- Φ
GB JIS ANSI GB JIS ANSI
40 148 110 105 98.4 45 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 162 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 225 180 175 190.5 96 52 8-Φ18X32 8-Φ19X32 8-Φ19X32
125 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23×27 8-Φ23x33,5
