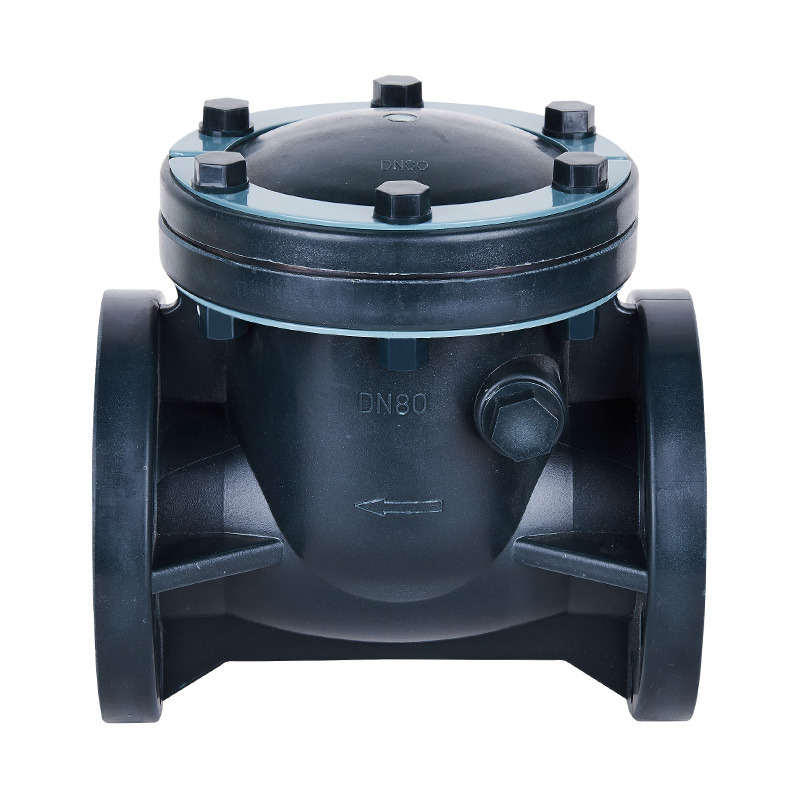

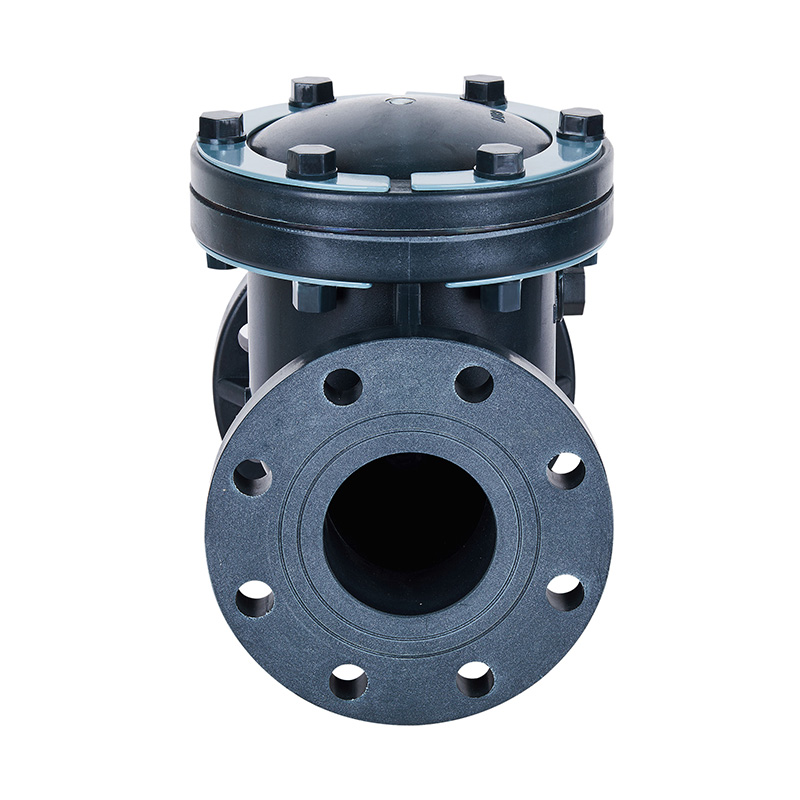

FRPP Rückschlagklappe DN15-300

FRPP-Rückschlagventil mit Rückschlagklappe Industrielle Kunststoff-Einweg-Oblaten-Rückschlagklappe

Fabrikpreis FRPP Wafer Swing Type Rückschlagventil Industrielle Kunststoff-Hochleistungs-Einweg-Rückschlagklappe für die Wasseraufbereitung

Typ: Rückschlagventile aus Kunststoff

Herkunftsort: China

Markenname: KXPV

Modellnummer: H44F-10S

Anwendung:Allgemein

Medientemperatur: Mittlere Temperatur, normale Temperatur

Leistung: Manuell

Medien: Säure

Anschlussgröße: DN15-DN300

Struktur: Prüfen

Produktname: Wafer-Rückschlagventil

Druck: Mitteldruck

MOQ: 1 Stück

Lieferzeit: 7 Tage

Farbe: Grau Schwarz

Verpackung: Karton

PREV：PVDF-Rückschlagklappe DN15-300
NEXT：CPVC-Kugelrückschlagventil DN15-300 0086 180 6712 3173 Kontaktiere uns

Beschreibung
Weitere Informationen

Hauptstrukturelle Merkmale

1. Um das Phänomen des Flüssigkeitsgegenstroms zu verhindern, um die Pumpenausrüstung zu schützen.

2. Da es sich um ein Cantilever-Rückschlagventil handelt, ist der Strömungswiderstand geringer.

3. Unter Verwendung aller Kunststoffmaterialien spielt es eine starke Korrosionsbeständigkeit, um Säure- und Alkaliflüssigkeit zu verhindern.

4. Entfernen Sie nicht nur den Ventilkörper von der Rohrleitung, sondern öffnen Sie auch die Motorhaube für die interne Inspektion und Wartung.

Teilmaterialtabelle

Nein.	Name	Material
1	Hutmutter	FRPP
2	Motorhaube	FRPP, PVDF, CPVC, UPVC, PPH
3	Rocker	FRPP, PVDF, CPVC, UPVC, PPH
4	Kappen	FRPP, PVDF, CPVC, UPVC, PPH
5	Dichtungsring	EPDM,FPM
6	Mutter abdichten	FRPP, PVDF, CPVC, UPVC, PPH
7	Pleuelstange	FRPP, PVDF, CPVC, UPVC, PPH
8	Körper	FRPP, PVDF, CPVC, UPVC, PPH
9	Sechskantschraube	Stahl, Edelstahl
10	Gummischeibe	EPDM,FPM
11	Sechskantschraube	FRPP, PVDF, CPVC, UPVC, PPH
12	Füllstück	Stahl, Edelstahl
13	Sechskantmuttern	Stahl, Edelstahl

Detailzeichnung der Rückschlagventilbaugruppe vom Schwenktyp

Dimensionsliste

DN (mm)	D1	D2			L	h	n-Φ
DN (mm)	D1	GB	JIS	ANSI	L	h	GB	JIS	ANSI
25(1")	115	85	90	3.13	160	18	4-Φ14	4-Φ19	4-Φ16
32 (11/4")	145	100	100	3.45	170	20	4-Φ18	4-Φ19	4-Φ16
40 (11/2")	145	110	105	3.88	170	20	4-Φ18	4-Φ19	4-Φ16
50 (2")	160	125	120	4.74	200	21	4-Φ18	4-Φ19	4-Φ19
65 (21/2")	180	145	140	5.49	245	25	4-Φ18	4-Φ19	4-Φ19
80 (3")	197	160	150	6	265	26	8-Φ18	8-Φ19	4-Φ19
100 (4")	215	180	175	7.5	300	26	8-Φ18	8-Φ19	8-Φ19
125 (5")	250	210	210	8.5	350	30	8-Φ18	8-Φ23	8-Φ22
150 (6")	280	240	240	9.51	400	30	8-Φ23	8-Φ23	8-Φ22
200 (8")	340	295	290	11.75	500	30	8-Φ23	12-Φ23	8-Φ22
250 (10")	390	350	355	14.25	575	38	12-Φ23	12-Φ23	12-Φ22
300 (12")	440	400	400	17	575	38	12-Φ23	16-Φ23	12-Φ22
