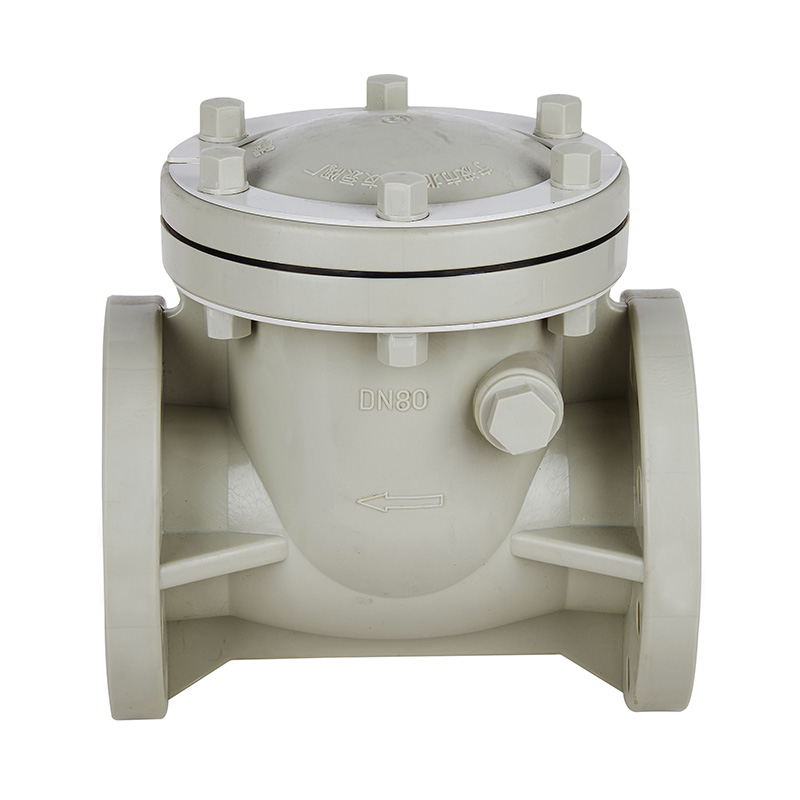

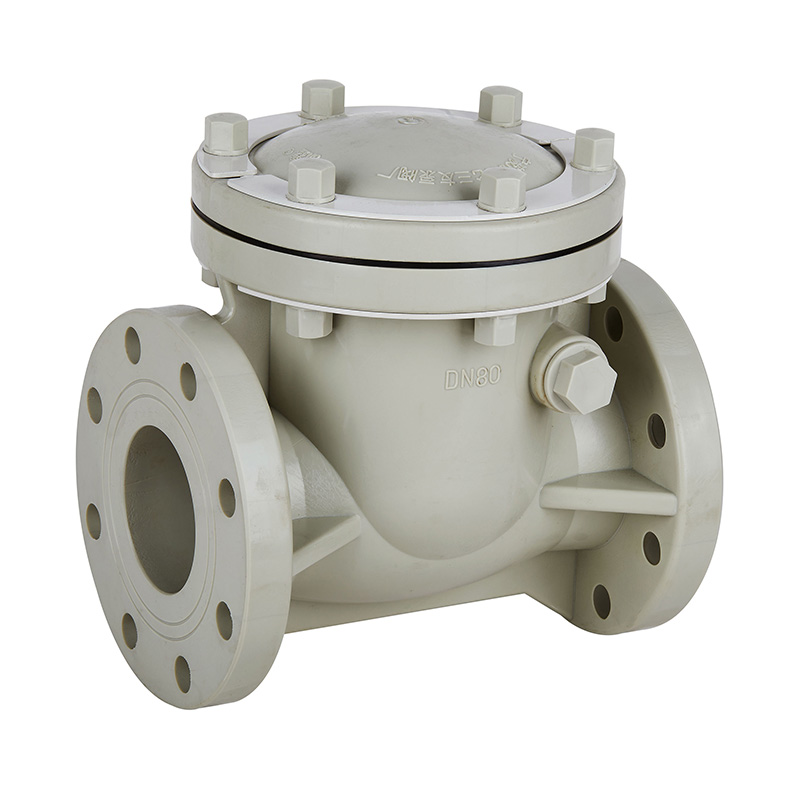

PPH H44F-10S Rückschlagventil DN15-300 GB Standard

Erdiges gelbes PPH-Schwenk-Rückschlagventil, kundenspezifisch, 10 Zoll DN15-DN300, industrielle Klappe aus Kunststoff, geräuschloses manuelles Rückschlagventil für Abwasser
Herkunft: China
Markenname: KXPV
Modellnummer: H44F-10S
Anwendung: Allgemein
Material: Kunststoff
Medientemperatur: mittlere Temperatur, normale Temperatur
Druck: Mittlerer Druck
Leistung: Manuell
Medien: Säure
Anschlussgröße: DN15-DN300
Struktur: Überprüfen
Produktname: Wafer-Rückschlagventil
Farbe: Erdiges Gelb
Verpackung: Karton
Lieferzeit: 7 Tage
Mindestbestellmenge: 1 Stück

Druckklasse: 1,0 MPa (10 bar).

Produktstrukturmerkmale

1.Um das Phänomen des flüssigen Gegenstroms zu verhindern, um die Pumpenausrüstung zu schützen.
2. Da es sich um ein freitragendes Rückschlagventil handelt, ist der Strömungswiderstand geringer.
3. Durch die Verwendung aller Kunststoffmaterialien bietet es eine hervorragende Beständigkeit gegen korrosive Flüssigkeiten wie Säuren und Laugen.
4. Entfernen Sie nicht nur das Ventilgehäuse von der Rohrleitung, sondern öffnen Sie auch die Haube zur internen Inspektion und Wartung.

Liste der App-Temperaturgrenzen

Material Mittlere Temperatur℃ Material Mittlere Temperatur℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Teilematerialtabelle

Nein.

Name

Material

1

Hutmutter

FRPP

2

Motorhaube

FRPP, PVDF, PVC-C, PVC-U, PPH

3

Rocker

FRPP, PVDF, PVC-C, PVC-U, PPH

4

Verschließen

FRPP, PVDF, PVC-C, PVC-U, PPH

5

Dichtungsring

EPDM, FPM

6

Mutter abdichten

FRPP, PVDF, PVC-C, PVC-U, PPH

7

Pleuel

FRPP, PVDF, PVC-C, PVC-U, PPH

8

Körper

FRPP, PVDF, PVC-C, PVC-U, PPH

9

Sechskantschraube

Stahl, Edelstahl

10

O-Ringe

EPDM, FPM

11

Sechskantschraube

FRPP, PVDF, PVC-C, PVC-U, PPH

12

Füllung

Stahl, Edelstahl

13

Sechskantmutter

Stahl, Edelstahl

Detailzeichnung der Schwenkrückschlagventilbaugruppe

Dimensionsliste

DN(mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI
15(1/2") 115 65 70 160 18 4-Φ14 4-Φ15
20(3/4") 115 75 75 69.9 160 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 85 90 79.4 160 18 4-Φ18 4-Φ19 4-Φ16
32(11/4") 145 100 100 170 20 4-Φ18 4-Φ19
40(11/2") 145 110 105 98.4 170 20 4-18 4-Φ19 4-Φ16
50(2") 160 125 120 120.7 200 21 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 145 140 139.7 245 25 4-Φ18 4-Φ19 4-Φ18
80(3") 195 160 150 152.4 265 26 8-Φ18 8-Φ19 4-Φ18
100(4") 230 180 175 190.5 300 26 8-Φ18 8-Φ19 8-Φ18
125(5") 250 210 210 215.9 350 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 400 30 8-Φ22 8-Φ23 8-Φ22
200(8") 340 295 290 298.5 500 30 8-P22 12-Φ23 8-Φ22
250(10") 390 350 355 362 575 38 12-Φ22 12-Φ25 12-Φ26
300(12") 445 400 400 575 38 12-S. 22 16-Φ25
