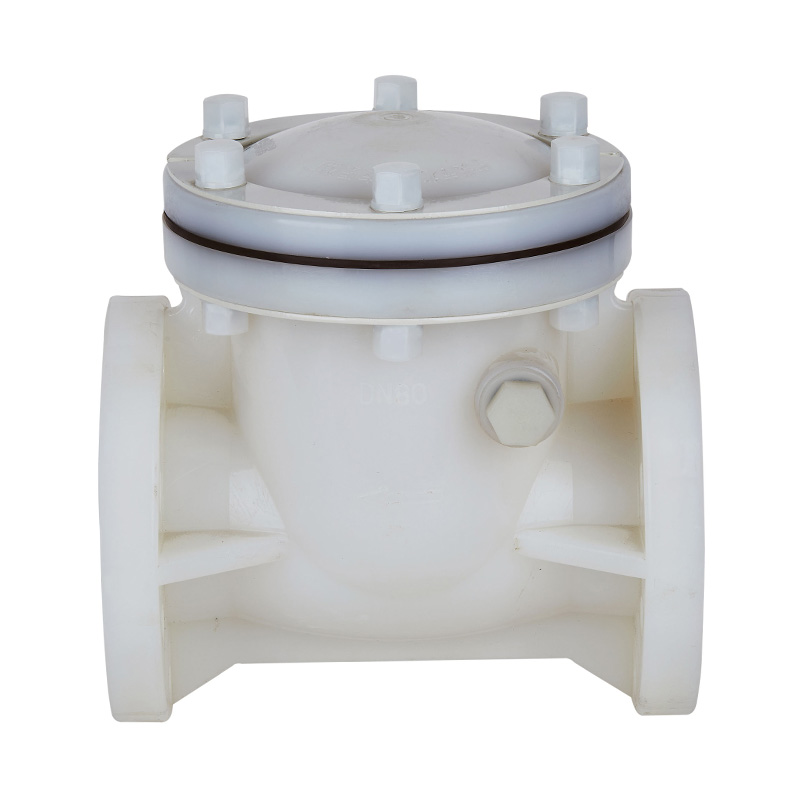

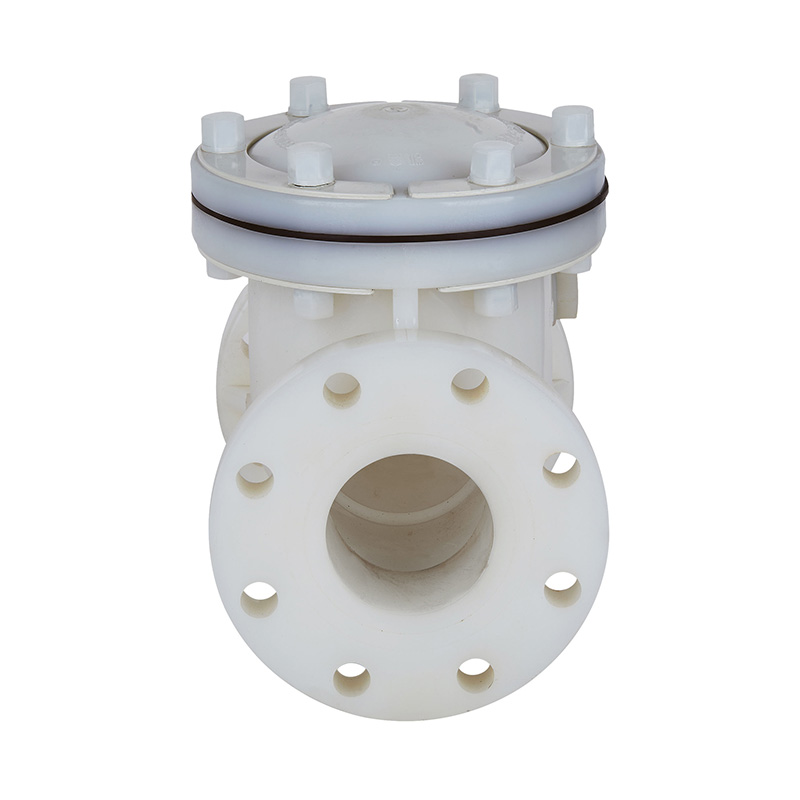

PVDF-Schwenkrückschlagventil DN15-300

PVDF-Schwenkrückschlagventil DN15-300

PVDF-Schwenkrückschlagventil DN15-DN300 aus Kunststoff für Industrie und Sanitär

Typ: Rückschlagventile aus Kunststoff

Herkunftsort: China

Markenname: KXPV

Modellnummer: H44F-10F

Anwendung:Allgemein

Medientemperatur: mittlere Temperatur, normale Temperatur

Leistung: Manuell

Medien:Säure

Anschlussgröße: DN15-DN300

Struktur:Überprüfen

Produktname: Wafer-Rückschlagventil

Farbe: Weiß

Verpackung: Karton

Lieferzeit: 7 Tage

Mindestbestellmenge: 1 Stück

0086 180 6712 3173 Kontaktieren Sie uns
PREV：PPH-Schwenkrückschlagventil DN15-300
NEXT：UPVC-Schwenkrückschlagventil DN15-300
  • Beschreibung
  • Weitere Informationen
  • Hauptstrukturmerkmale

    1.Um das PHänomen des flüssigen Gegenstroms zu verhindern, um die Pumpenausrüstung zu schützen.

    2. Da es sich um ein freitragendes Rückschlagventil handelt, ist der Strömungswiderstand geringer.

    3. Durch die Verwendung aller Kunststoffmaterialien weist es eine starke Korrosionsbeständigkeit auf, um saure und alkalische Flüssigkeiten zu verhindern.

    4. Entfernen Sie nicht nur das Ventilgehäuse von der Rohrleitung, sondern öffnen Sie auch die Haube zur internen Inspektion und Wartung.

    Teilematerialtabelle

    NEIN.

    Name

    Material

    1

    Hutmutter

    FRPP

    2

    Motorhaube

    FRPP, PVDF, CPVC, UPVC, PPH

    3

    Rocker

    FRPP, PVDF, CPVC, UPVC, PPH

    4

    Verschließen

    FRPP, PVDF, CPVC, UPVC, PPH

    5

    Dichtungsring

    EPDM, FPM

    6

    Mutter abdichten

    FRPP, PVDF, CPVC, UPVC, PPH

    7

    Pleuelstange

    FRPP, PVDF, CPVC, UPVC, PPH

    8

    Körper

    FRPP, PVDF, CPVC, UPVC, PPH

    9

    Sechskantschraube

    Stahl, Edelstahl

    10

    Gummischeibe

    EPDM, FPM

    11

    Sechskantschraube

    FRPP, PVDF, CPVC, UPVC, PPH

    12

    Füllstück

    Stahl, Edelstahl

    13

    Sechskantmuttern

    Stahl, Edelstahl

    Detailzeichnung der Schwenkrückschlagventilbaugruppe

    Dimensionsliste

    DN (mm)

    D1

    D2

    		L

    h

    n-Φ

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    25(1")

    115

    85

    90

    3.13

    160

    18

    4-Φ14

    4-Φ19

    4-Φ16

    32 (11/4")

    145

    100

    100

    3.45

    170

    20

    4-Φ18

    4-Φ19

    4-Φ16

    40 (11/2")

    145

    110

    105

    3.88

    170

    20

    4-Φ18

    4-Φ19

    4-Φ16

    50 (2")

    160

    125

    120

    4.74

    200

    21

    4-Φ18

    4-Φ19

    4-Φ19

    65 (21/2")

    180

    145

    140

    5.49

    245

    25

    4-Φ18

    4-Φ19

    4-Φ19

    80 (3")

    197

    160

    150

    6

    265

    26

    8-Φ18

    8-Φ19

    4-Φ19

    100 (4")

    215

    180

    175

    7.5

    300

    26

    8-Φ18

    8-Φ19

    8-Φ19

    125 (5")

    250

    210

    210

    8.5

    350

    30

    8-Φ18

    8-Φ23

    8-Φ22

    150 (6")

    280

    240

    240

    9.51

    400

    30

    8-Φ23

    8-Φ23

    8-Φ22

    200 (8")

    340

    295

    290

    11.75

    500

    30

    8-Φ23

    12-Φ23

    8-Φ22

    250 (10")

    390

    350

    355

    14.25

    575

    38

    12-Φ23

    12-Φ23

    12-Φ22

    300 (12")

    440

    400

    400

    17

    575

    38

    12-Φ23

    16-Φ23

    12-Φ22

Übersicht ansehen
PVDF-Schwenkrückschlagventil DN15-300

Tragen Sie Ihren Traum in die Welt. Qualität ist Leben

Wir sind ein führendes Unternehmen in diesem Bereich und bieten spezifische Lösungen für jeden unserer Kunden
Ein Rückschlagventil ist ein mechanisches Gerät, das den Durchfluss von Flüssigkeiten oder Gasen nur in eine Richtung ermöglicht. Es soll einen Rückfluss verhindern, der auch als Gegendruck oder Rücksiphonage bezeichnet wird, und öffnet und schließt sich automatisch, um den Fluss der Flüssigkeit oder des Gases zu steuern. Es gibt verschiedene Arten von Rückschlagventilen, darunter Rückschlagventile, Hubrückschlagventile, Kugelrückschlagventile, Membranrückschlagventile und viele mehr.
A Schwenkrückschlagventil, Kugelrückschlagventil und Einzelanschluss-Rückschlagventil sind alle Arten von Rückschlagventilen, die für bestimmte Anwendungen eingesetzt werden.
A Rückschlagventil vom Schwenktyp , auch Rückschlagventil genannt, ist eine Art Rückschlagventil, das eine Klappscheibe verwendet, die aufschwingt, wenn Flüssigkeit oder Gas in die richtige Richtung strömt, und sich dann durch die Schwerkraft schließt, wenn der Fluss umgekehrt wird. Rückschlagklappen werden häufig in großen Rohrgrößen und Hochdrucksystemen eingesetzt. Sie verfügen über ein relativ einfaches und robustes Design, wodurch sie leicht zu warten und zu reparieren sind, und werden häufig in Anwendungen eingesetzt, die eine hohe Durchflussrate und eine dichte Absperrung erfordern.
A Kugelrückschlagventil , auch Kugelrückschlagventil genannt, verwendet eine Kugel, die im Strömungsweg sitzt. Wenn der Durchfluss in die richtige Richtung erfolgt, wird die Kugel aus dem Weg gedrückt und Flüssigkeit oder Gas kann durch das Ventil strömen. Bei der Strömungsumkehr wird die Kugel gegen ihren Sitz gedrückt und das Ventil schließt. Kugelrückschlagventile werden häufig in kleinen Rohrgrößen und Niederdrucksystemen eingesetzt. Sie sind relativ kostengünstig und leicht zu warten und werden häufig in Anwendungen eingesetzt, bei denen eine geringe Durchflussrate ausreicht und der Platz begrenzt ist.
A Rückschlagventil mit Einzelverbindungsmuffe ist eine Art Rückschlagventil mit einer einzigen Anschlussmuffe. Diese Art der Verbindung ermöglicht eine einfache Installation und Demontage des Ventils und wird typischerweise für Rohre mit kleinerem Durchmesser verwendet. Ein Rückschlagventil mit einfachem Anschlussstutzen ist besonders nützlich für Anwendungen, bei denen eine häufige Wartung erforderlich ist, da es einen einfachen Zugang und Austausch ermöglicht. Sie werden auch Kunststoff-Rückschlagventile genannt und werden typischerweise in Niederdruck- und Niedertemperaturanwendungen eingesetzt.
Alle diese Arten von Rückschlagventilen ermöglichen einen Durchfluss nur in eine Richtung und verhindern einen Rückfluss. Sie können zum Schutz von Geräten und zur Vermeidung von Schäden in einer Vielzahl industrieller, gewerblicher und institutioneller Anwendungen eingesetzt werden.
