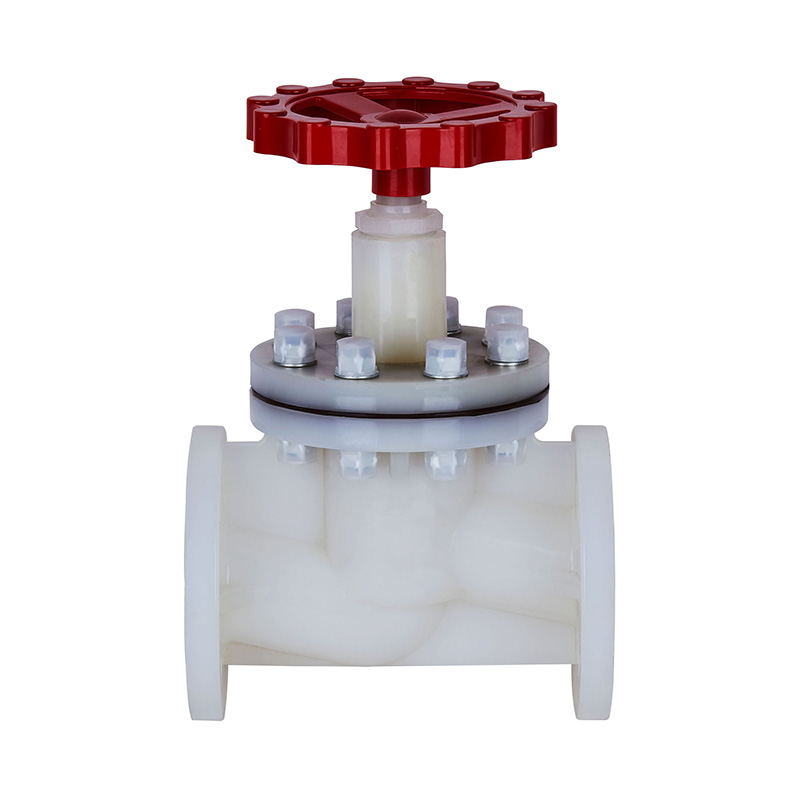

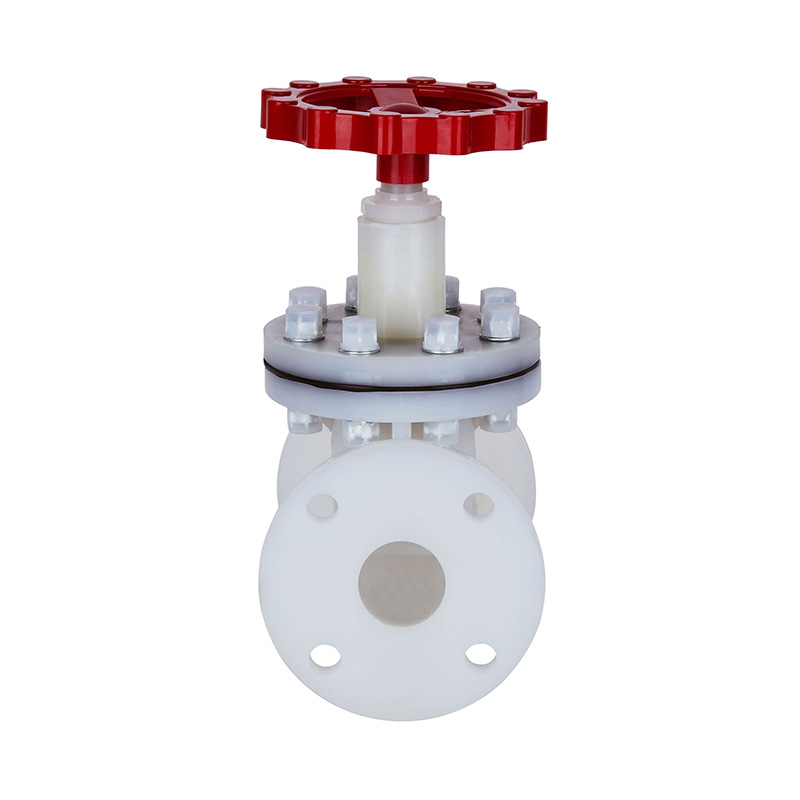

PVDF-Flanschventil DN15-150

PVDF-Flansch-Absperrventil Chemisches Industriedampf-Kunststoff-Flansch-Absperrventil mit niedrigem Preis für Wasser- und Haushaltsgebrauch

Modell Nr.: J11F-10S

Material: Kunststoff

Verbindungsform:Flansch

Fahrmodus: Manuell

Nenndruck: 10 kg

Kanal: Straight-Through-Typ

Struktur: Fester Kugelhahn

Typ: Fester Kugelhahn

Funktion:Bypass-Ventil

Temperatur: Hohe Temperatur

Anwendung: Industrielle Nutzung, Wasserindustrielle Nutzung, Haushaltsnutzung

Warenzeichen: KXPV

Spezifikation: DN15-DN100

Herkunft: Beilun Ningbo China

HS-Code: 8481804090

PREV：UPVC-Flansch-Absperrventil DN15-150
NEXT：PPH-Flansch-Absperrventil DN15-150 0086 180 6712 3173 Kontaktiere uns

Beschreibung
Weitere Informationen

Hauptstrukturelle Merkmale

1. Der Kunststoffkörper hat eine ausgezeichnete Korrosionsbeständigkeit, Chemikalienbeständigkeit und Abriebfestigkeit.

2. Kompaktes Design, hohe Qualität und kostengünstig.

3. Bieten Sie eine Durchflussanpassung an.

Teilmaterialtabelle

Nein.	Name	Material
1	Handrad	Legierungsmaterial
2	Mutter abdichten	FRPP, PVDF, CPVC, UPVC, PPH
3	Jochdichtung	PTFE
4	Hutmutter	FRPP
5	Sechskantmuttern	Stahl
6	Füllung	Stahl
7	Motorhaube	FRPP, PVDF, CPVC, UPVC, PPH
8	Doppelköpfiger Bolzen	Stahl
9	Stengel	Stahl Kunststoff
10	Kappen	FRPP, PVDF, CPVC, UPVC, PPH
11	Körper	FRPP, PVDF, CPVC, UPVC, PPH
12	Gummischeibe	EPDM,FPM
13	Sechskantmuttern	Stahl
14	Hutmutter	FRPP

Detailzeichnung der Flansch-Absperrventilbaugruppe

Dimensionsliste

DN (mm)	D1	D2			H	L	T	n-Φ
DN (mm)	D1	GB	JIS	ANSI	H	L	T	GB	JIS	ANSI
15 (1/2")	105	65	70	2.38	220	154	18	4-Φ14	4-Φ15	4-Φ16
20 (3/4")	105	75	75	2.76	220	154	18	4-Φ14	4-Φ15	4-Φ16
25 (1")	115	85	90	3.13	220	160	20	4-Φ14	4-Φ19	4-Φ16
32 (11/4")	135	100	100	3.45	250	185	20	4-Φ18	4-Φ19	4-Φ16
40 (11/2")	150	110	105	3.88	275	200	20	4-Φ18	4-Φ19	4-Φ16
50 (2")	165	125	120	4.74	350	230	20	4-Φ18	4-Φ19	4-Φ19
65 (21/2")	185	145	140	5.49	390	295	24	4-Φ18	4-Φ19	4-Φ19
80 (3")	200	160	150	6	400	310	25	8-Φ18	8-Φ19	4-Φ19
100 (4")	220	180	175	7.5	410	350	26	8-Φ18	8-Φ19	8-Φ19
125 (5")	250	210	210	8.5	430	400	30	8-Φ18	8-Φ23	8-Φ22
150 (6")	285	240	240	9.51	480	480	33	8-Φ23	8-Φ23	8-Φ22
