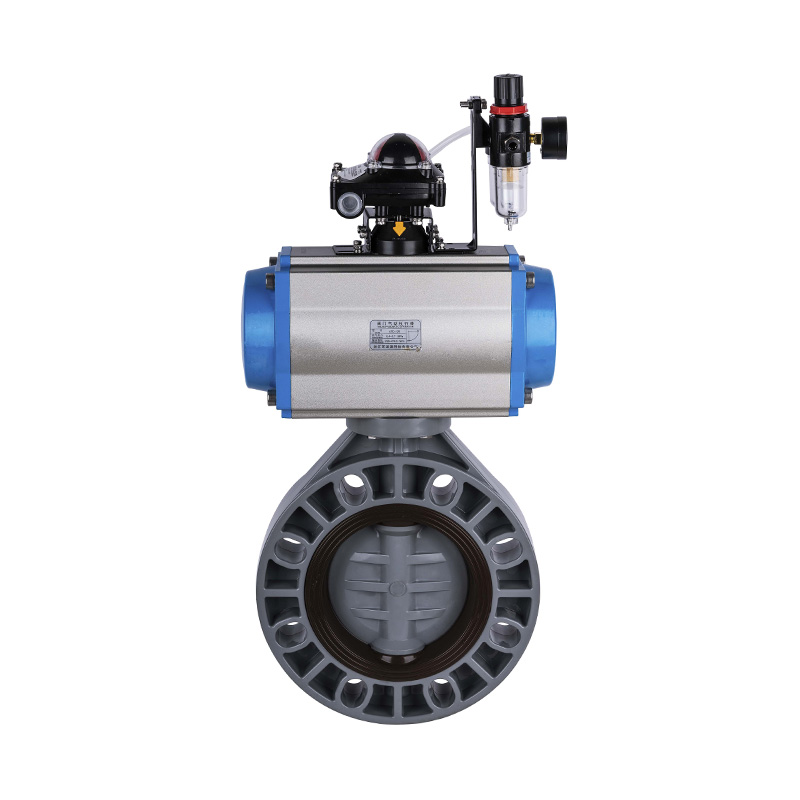

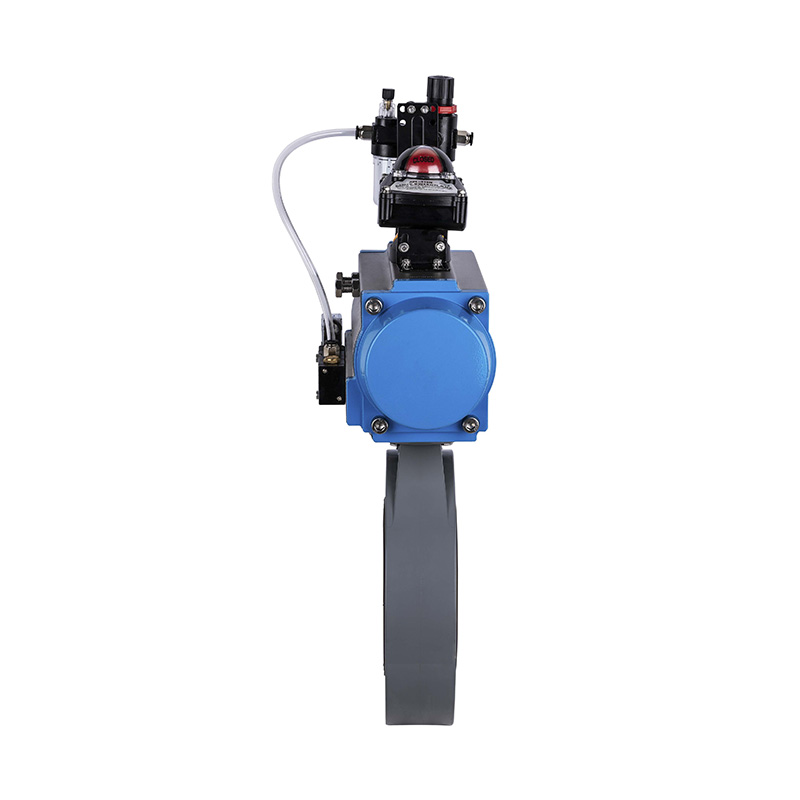

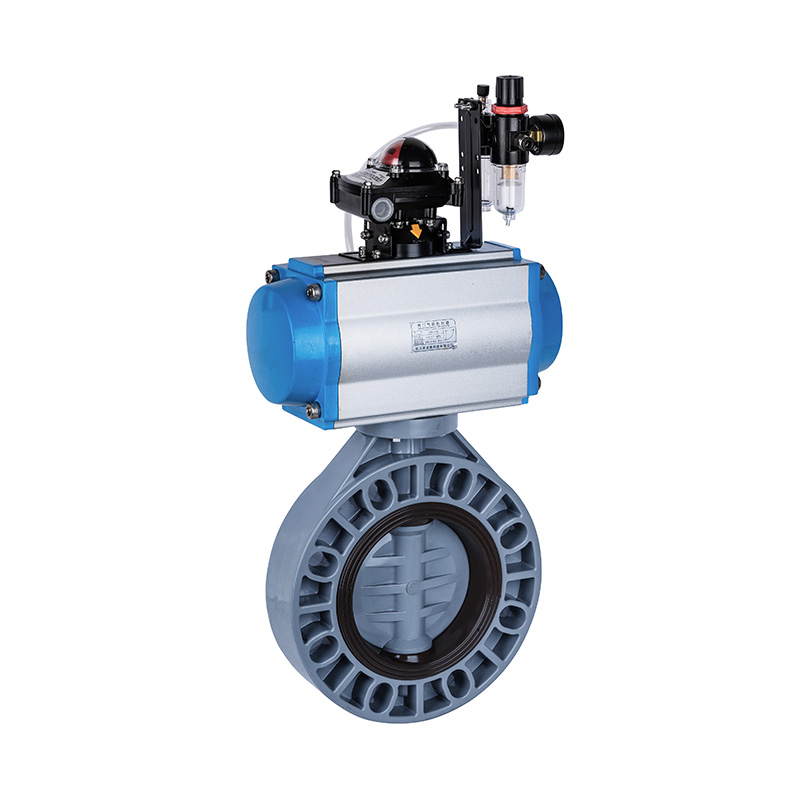

PVC-C D671X-10S Pneumatische Absperrklappe DN32-1000 GB Standard

Pneumatische automatische Absperrklappe aus PVC-C, Mitteldichtung, Weichdichtung, DN32-1000, Absperrklappe aus Kunststoff für Industrie und Haushalt
Betätigungsmodus: Automatisch
Verbindungstyp: Wafer
Struktur: Mitteldichtung
Dichtungstyp: Zwangsdichtung
Ventilschaft: Standard
Druckklasse: 1,0 MPa (10 bar)
Arbeitstemperatur: -20 ~ 95 °C
Material der Dichtungsoberfläche: Weichdichtung
Anwendungen: Industrie, Wasserindustrie
Ventilschaft: Stahl, Edelstahl
Markenname: KXPV
Spezifikationen: DN32-1000
Herkunftsort: Ningbo, Zhejiang

Liste der App-Temperaturgrenzen

Material Mittlere Temperatur℃ Material Mittlere Temperatur℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Produktstrukturmerkmale

1. Diese Absperrklappen aus technischem Kunststoff werden aus korrosionsbeständigen Thermoplasten wie FRPP, PVDF, PVC-C, PVC-U und PPH spritzgegossen und bieten eine hohe Korrosionsbeständigkeit.
2. Für eine dichte Abdichtung wird hochkorrosionsbeständiges Gummi verwendet, wodurch sie für die Förderung hochviskoser Medien geeignet sind.
3. Sie zeichnen sich durch eine einfache Struktur, eine 90°-Drehung für schnelles Öffnen und Schließen, eine einfache Installation und eine hervorragende Einstellbarkeit aus.
4. Der Stellantrieb kann über einen Computer oder ein Kontrollzentrum ferngesteuert werden, wodurch das Öffnen und Schließen des Ventils ermöglicht wird, um den Durchfluss und die Strömung des Mediums zu steuern. Dies sorgt für mehr Komfort und Geschwindigkeit, senkt die Arbeitskosten und gewährleistet die Sicherheit der Arbeiter vor Ort.

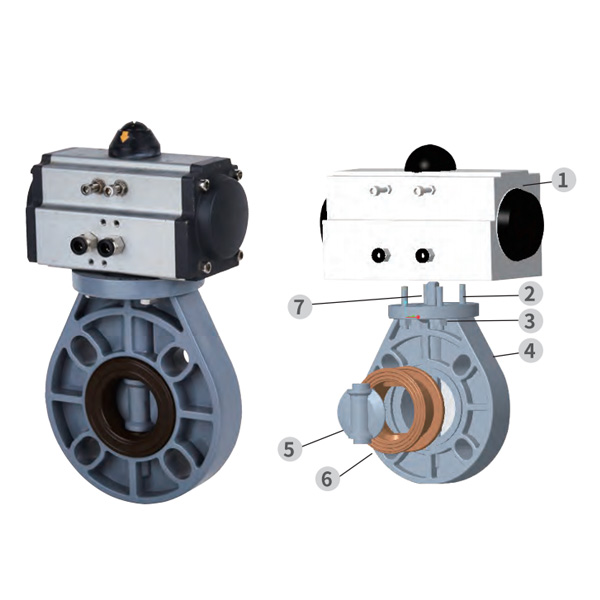

Teilematerialtabelle

Nein. Name Material
1 Pneumatischer Antrieb Aluminiumlegierung
2 Stud Stahl, Edelstahl
3 Sechskantmutter SS-Stahl, Stahl
4 Körper FRPP, PVDF, PVC-C, PVC-U, PPH
5 Ventilplatte FRPP, PVDF, PVC-C, PVC-U, PPH
6 Dichtungsgummi EPDM, FPM
7 Stamm Stahl, Edelstahl

Dimensionsliste

DN(mm) D1 D2 D3 T H n-Φ
GB JIS ANSI GB JIS ANSI
32(11/4") 140 100 100 88.9 33 35 270 4-Φ17 4-Φ17 4-Φ17
40(11/2") 150 110 105 98.4 41.5 39 280 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 160 125 120 120.7 50 40 300 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65(21/2") 180 145 140 139.7 64 42 310 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80(3") 200 160 150 152.4 77 42 400 8-Φ19X25 8-Φ19X25 4-Φ19X20
100(4") 225 180 175 190.5 96 52 410 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 500 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 290 240 240 241.3 145 71 530 8-Φ23X34 8-Φ23X34 8-Φ23X34
200(8") 340 295 290 298.5 196.5 81 600 8-Φ23X33,5 12-Φ23X27 8-Φ23X33,5
250(10") 420 350 355 362 245.5 110 650 12-Φ23,5X32 12-Φ23,5X32 12-Φ23,5X32
300(12") 500 400 431.8 291.5 115 750 12-Φ28X48 12-Φ28X48
350(14") 550 460 476.3 340 127 850 16-Φ26 12-Φ33
400(16") 619 515 510 539.8 399 140 950 16-Φ36X52 16- Φ 36X52 16-Φ36X52
450(18") 655 565 565 577.9 446 150 1050 20-Φ25 20-Φ27 16- Φ 33
500(20") 705 620 620 635 494 150 1140 20-Φ26X33 20-Φ27X33 20-Φ26X33
600(24") 816 725 749.3 570 170 1290 20-Φ28X38 20-Φ28X38
700(28") 910 840 840 670 185 1530 24-Φ33X44 24-Φ33X44
800(32") 1055 960 950 977.9 755 240 1690 24-Φ44,5X65 28-Φ36X52 24-Φ44,5X65
1000(40") 1230 1160 1160 935 236 1800 28- Φ 36X52 28-Φ39
