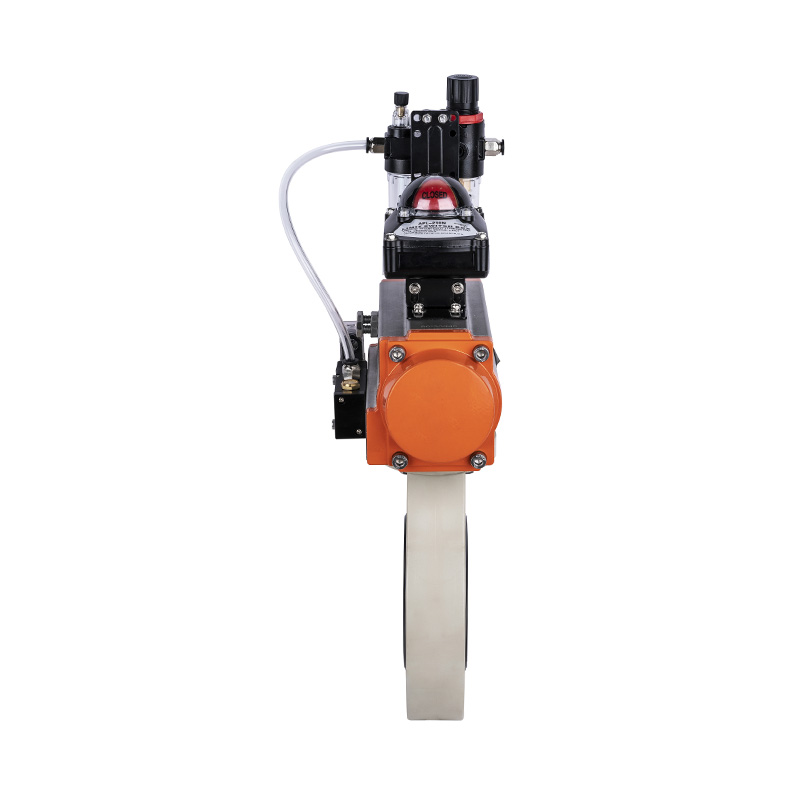

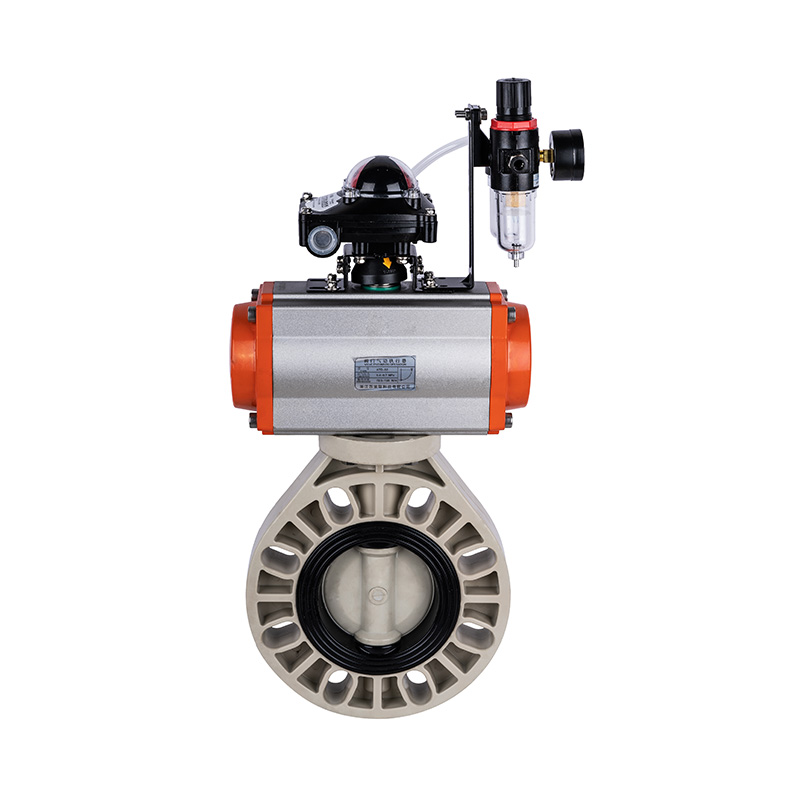

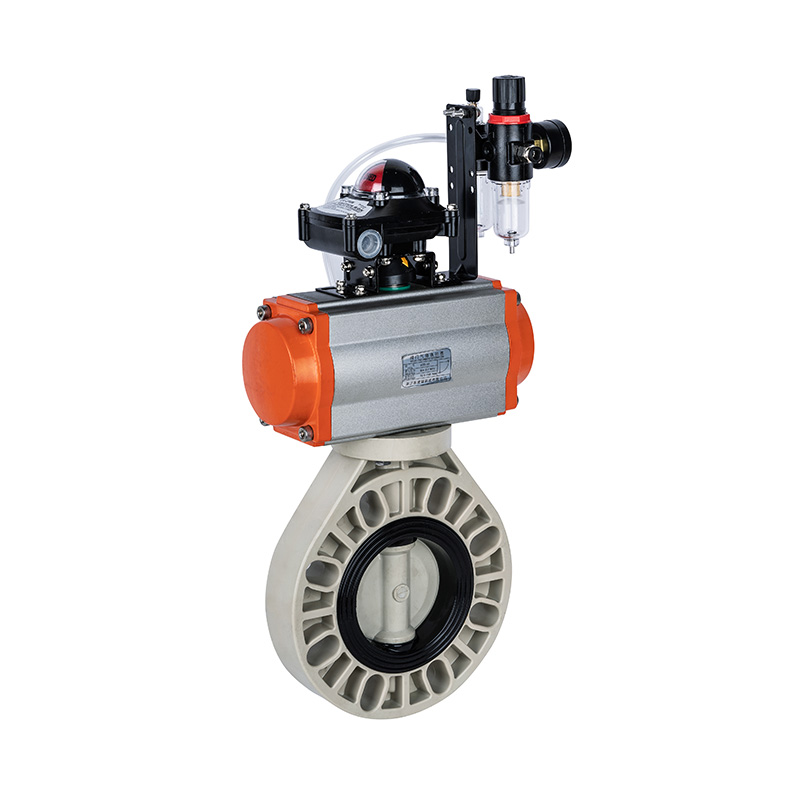

PPH D671X-10S Pneumatisches Absperrventil DN40-1000 40A-1000A JIS-Standard

PPH Pneumatisches automatisches Absperrventil, Mitteldichtung, weiche Dichtung, DN40–1000, Industrie- und Haushalts-Kunststoffventil, JIS-Standard
Antriebsquelle: Pneumatisch
Verbindungstyp: Wafer
Struktur: Mitteldichtung
Dichtungstyp: Zwangsdichtung
Vorbau: Standard
Druckklasse: 1,0 MPa (10 bar)
Arbeitstemperatur: -20 ~ 110 °C
Material der Dichtfläche: Weichdichtung
Anwendung: Industrielle Verwendung, Verwendung in der Wasserindustrie
Schaftmaterial: Stahl, Edelstahl
Marke: KXPV
Spezifikation: DN40-1000
Herkunft: Zhejiang, Ningbo

Liste der App-Temperaturgrenzen

Material Mittlere Temperatur℃ Material Mittlere Temperatur℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Produktstrukturmerkmale

1.Die Absperrklappen der technischen Kunststoffserie bestehen aus FRPP, PVDF, PVC-C, PVC-U, PPH und anderen korrosionsbeständigen thermoplastischen Materialien, werden in einem einzigen Spritzgussverfahren geformt und bieten eine hohe Korrosionsbeständigkeit.
2. Um die Dichtleistung des Ventils sicherzustellen, wird hochkorrosionsbeständiger Gummi verwendet, wodurch es für den Transport hochviskoser Medien geeignet ist.
3. Das Ventil hat eine einfache Struktur mit einer 90°-Drehung für schnelles Öffnen und Schließen, einfache Installation und gute Regulierungsleistung.
4.Der Stellantrieb kann über einen Computer oder ein Kontrollzentrum ferngesteuert werden, sodass das Ventil den Durchfluss und die Durchflussrate des Mediums regulieren kann, was den Betrieb bequemer und effizienter macht, die Arbeitskosten senkt und gleichzeitig die Sicherheit des Personals vor Ort gewährleistet.

Teilematerialtabelle

Nein. Name Material
1 Pneumatischer Antrieb Aluminiumlegierung
2 Stud Stahl, Edelstahl
3 Sechskantmutter SS-Stahl, Stahl
4 Körper FRPP, PVDF, PVC-C, PVC-U, PPH
5 Ventilplatte FRPP, PVDF, PVC-C, PVC-U, PPH
6 Dichtungsgummi EPDM, FPM
7 Stamm Stahl, Edelstahl

Dimensionsliste

DN (mm) D1 D2 D3 L H n-ø
GB JIS ANSI GB JIS ANSI
40(1 1/2") 150 110 105 3.88 45 40 280 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 160 125 120 4.74 51 42 300 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 66 47 310 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 200 160 150 6 79 45 400 8-ø19X25 8-ø19X24 4-ø19X25
100(4") 220 180 175 7.5 98.5 55 410 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 250 210 210 8.5 125 65 500 8-ø23X33 8-ø23X33 8-ø23X33
150(6) 290 240 240 9.51 148 75 530 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 201 85 600 8-ø23X33,5 12-ø23X27 8-ø23X33,5
250(10") 395 350 355 14.25 245.5 110 650 12-ø23X32,5 12-ø25X32,5 12-ø25X32,5
00(16") 597 515 510 21.26 399 140 950 16-ø27X43 16-ø27 16-ø30X43
450(18") 635 560 565 22.76 446 150 1050 20-ø26X28,5 20-ø26X28,5 16-ø32X34,5
500 (20 Zoll) 700 620 620 25 494 150 1140 20-ø26X44 20-ø26X44 20-ø32X44
700(28") 928 820 840 34.02 670 185 1530 24-ø31X44 24-ø33 24-ø35
800(32") 1060 950 950 38.5 755 220 1690 24-ø41X60 28-ø33X38 24-ø41X60
1000 (40 Zoll) 1210 1160 1160 46.26 935 236 1800 28-ø36X52 28-ø39 32-ø41
