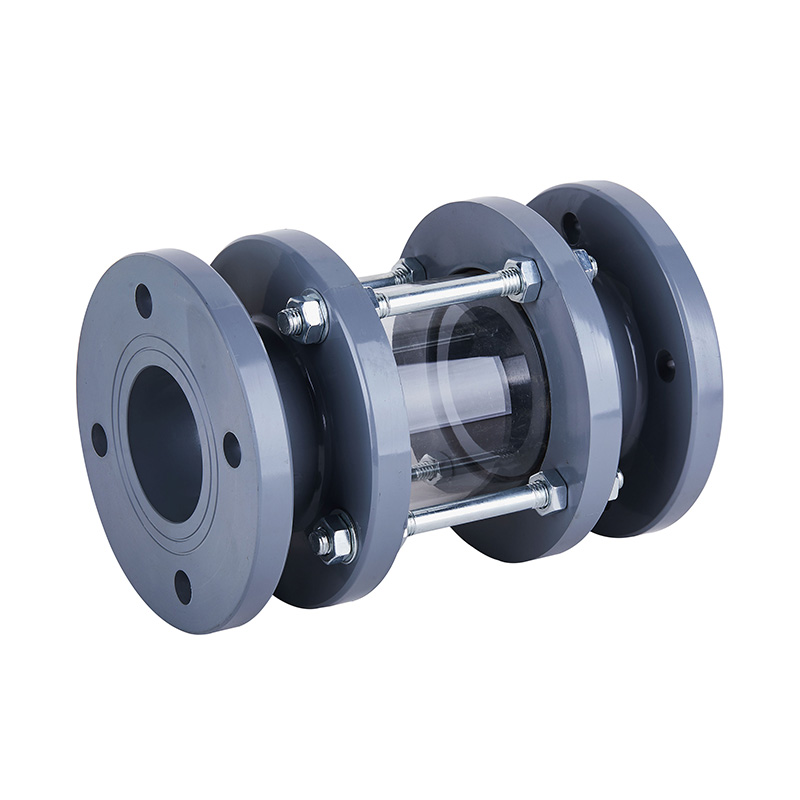

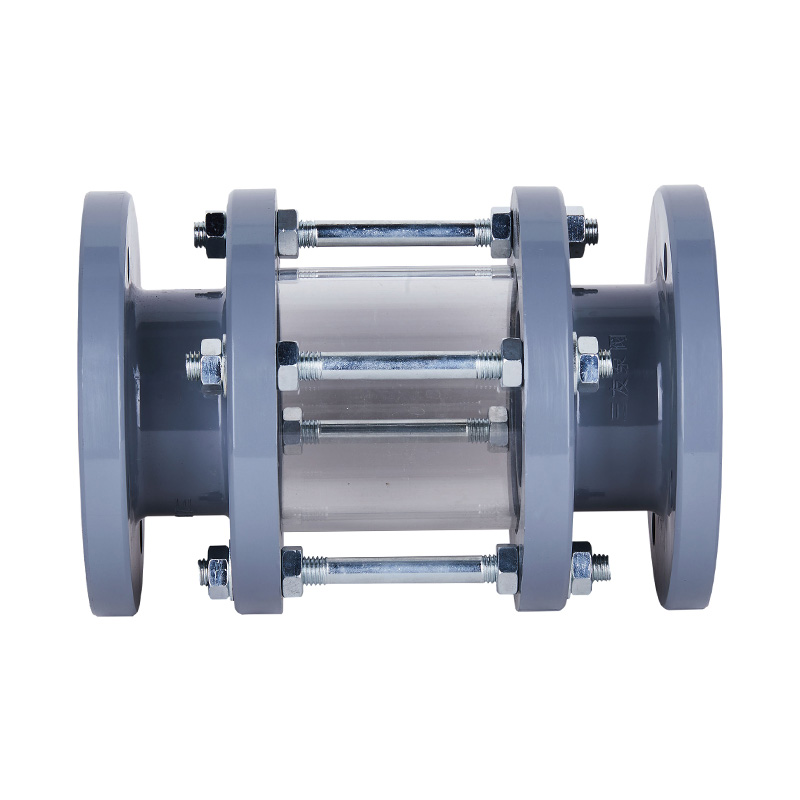

Graues CPVC-Schauglas DN25-200 Reduzierform Hochdruck-Kunststoff-Ölstandsflansch-Schauglas JIS DIN ANSI-Standard
Herkunftsort: Zhejiang, China
Markenname: KXPV
Material: CPVC
Technik: Geschmiedet
Farbe:Grau
Anschluss:Flansch
Form: Reduzieren
Kopfcode: Hexagon
Produktname: Schauglas
Größe: DN25-200
Lieferzeit: 7 Tage
MOQ: 1 Stück
Lieferfähigkeit: 10000 Stück/Stück pro Monat
| Teilmaterialtabelle |
Detailzeichnung der Schauglasbaugruppe
| Nein. | Name | Material |
| 1 | Base | FRPP, PVDF, CPVC, UPVC, PPH |
| 2 | Sechskantmuttern | Stahl |
| 3 | Doppelköpfiger Bolzen | Stahl |
| 4 | Glas | Glas |
| 5 | Unterlegscheiben | EPDM,FPM |
| 6 | Base | FRPP, PVDF, CPVC, UPVC, PPH |
| Dimensionsliste |
| DN (mm) | D1 | D2 | L | h | n-Φ | ||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 25 (1/2") | 115 | 85 | 100 | 3.13 | 238 | 15 | 4-Φ14 | 4-Φ19 | 4-Φ16 |
| 32 (11/4") | 150 | 100 | 100 | 3.45 | 230 | 16 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 40 (11/2") | 150 | 110 | 105 | 3.88 | 230 | 16 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 50 (2") | 165 | 125 | 120 | 4.74 | 233 | 17 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 65 (21/2") | 195 | 145 | 140 | 5.49 | 277 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 80 (3") | 195 | 160 | 150 | 6 | 277 | 20 | 8-Φ18 | 4-Φ19 | 4-Φ19 |
| 100 (4") | 215 | 180 | 175 | 7.5 | 310 | 21 | 8-Φ18 | 8-Φ19 | 8-Φ19 |
| 125 (5") | 250 | 210 | 210 | 8.5 | 350 | 26 | 8-Φ18 | 8-Φ23 | 8-Φ22 |
| 150 (6") | 285 | 240 | 240 | 9.51 | 385 | 27 | 8-Φ23 | 8-Φ23 | 8-Φ22 |
| 200 (8") | 340 | 295 | 290 | 11.75 | 400 | 25 | 8-Φ23 | 12-Φ23 | 8-Φ22 |
| Standort: | China |
| Unternehmensart: | Hersteller, Exporteur |
| Marken: | |
| Zertifikat: | |
| Modell: | |
| Zahlungs-und Lieferbedingungen: | |
| Mindestbestellmenge: | |
| Preis: | Beratung |
| Verpackungsdetails: | |
| Lieferzeit: | |
| Bezahlverfahren: |
