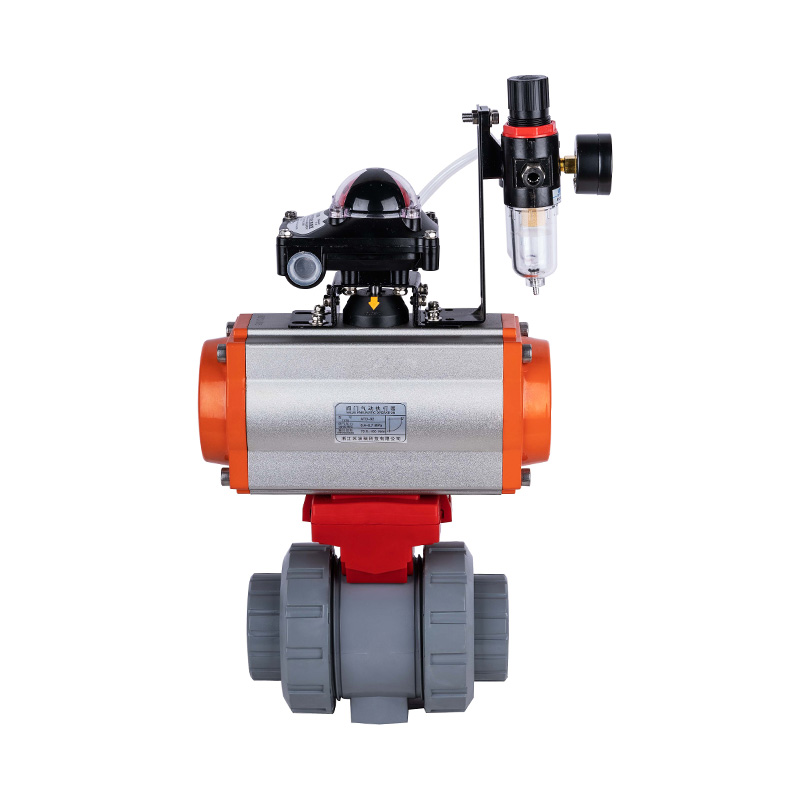

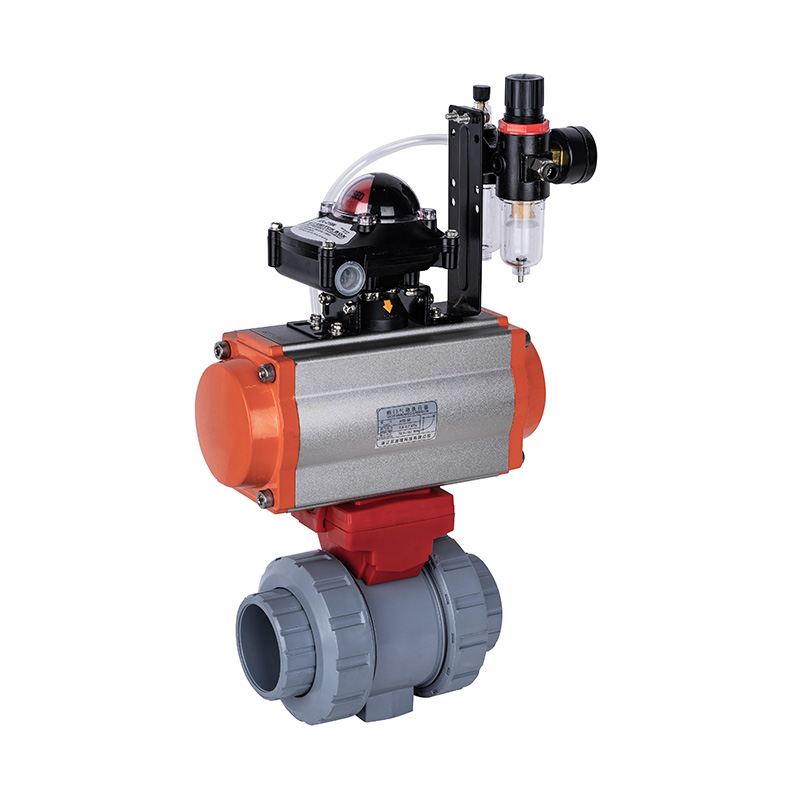

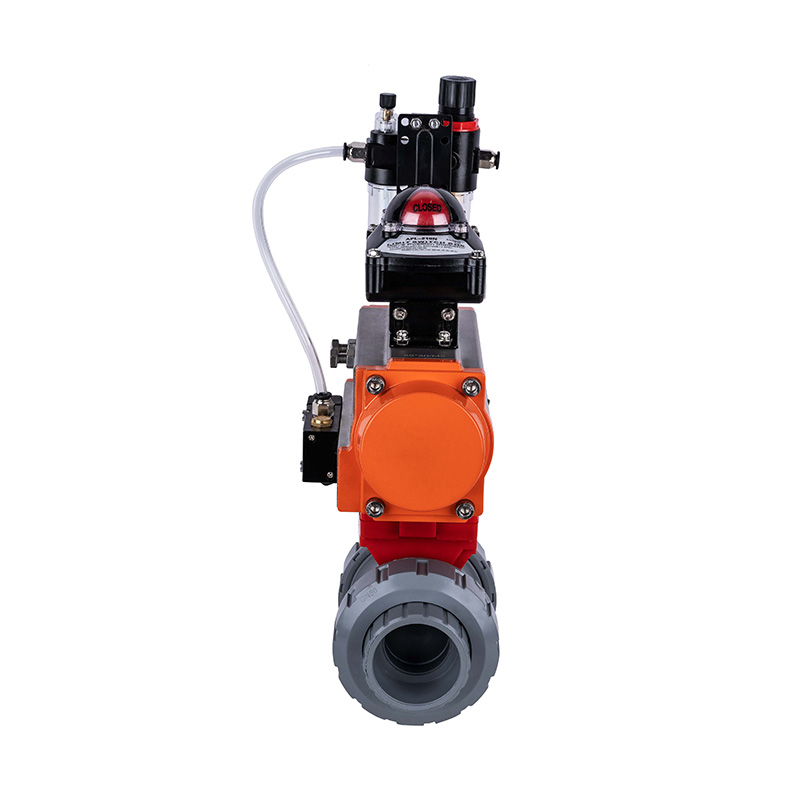

CPVC-Pneumatik-Kugelhahn DN15-100

CPVC-Pneumatik-Kugelhahn DN15-100

Hervorragende Qualität, extrem langlebig, elektrisch betätigter pneumatischer Kugelhahn, luftbetriebener Hochtemperatur-Kugelhahn aus Kunststoff für den Industrie- und Hausgebrauch

Modell Nr.:Q11F-10S

Material: Kunststoff

Anschlussform:Flansch

Fahrmodus: Manuell

Nenndruck: 10 kg

Kanal: Gerader Typ

Struktur: Festes Kugelventil

Funktion: Bypass-Ventil

Temperatur: Hohe Temperatur

Anwendung: Industrielle Nutzung, industrielle Wassernutzung, Haushaltsnutzung

Warenzeichen: KXPV

Spezifikation: DN15-DN100

Herkunft: Beilun Ningbo China

HS-Code:8481804090

0086 180 6712 3173 Kontaktieren Sie uns
PREV：Elektrischer FRPP-Flanschkugelhahn DN15-300
NEXT：PVDF-Elektroflansch-Kugelhahn DN15-300
  • Beschreibung
  • Weitere Informationen

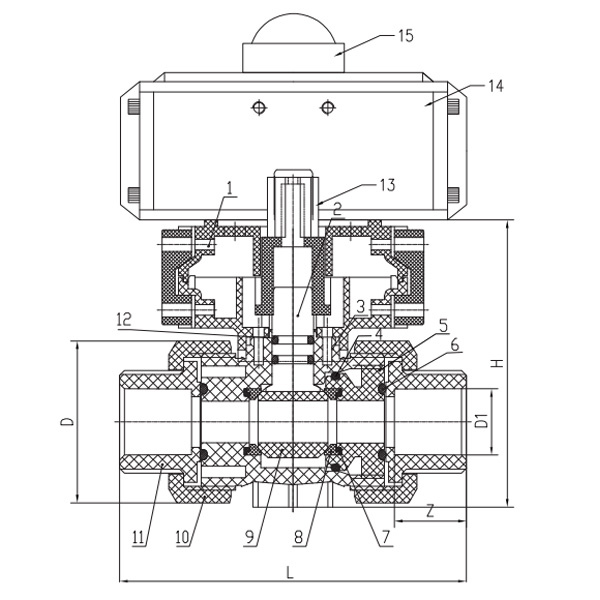

  • Teilematerialtabelle

    NEIN.

    Name

    Material

    Menge.

    1

    Elektrisch/
    Halterung für pneumatischen Antrieb

    Legierungsmaterial

    l

    2

    Stängel

    PPH, CPVC, UPVC, FRPP, PVDF

    1

    3

    Körper

    PPH, CPVC, UPVC, FRPP, PVDF

    		2

    4

    Dichtungssitz-O-Ring 1

    FPM, EPDM

    1

    5

    Sitz abdichten

    PPH, CPVC, UPVC, FRPP, PVDF

    1

    6

    Dichtungssitz-O-Ring 2

    FPM, EPDM

    2

    7

    Dichtungssitz-O-Ring 3

    FPM, EPDM

    2

    8

    Kugeldichtung

    PTFE

    2

    9

    Kugelkörper

    PPH, CPVC, UPVC, FRPP, PVDF

    1

    10

    Niederhaltemutter

    PPH, CPVC, UPVC, FRPP, PVDF

    2

    11

    Verbindungsgelenke

    PPH, CPVC, UPVC, FRPP, PVDF

    2

    12

    Vorbau-O-Ring

    FPM,EPDM

    2

    13

    Vorbauverbinder

    Legierungsmaterial

    1

    14

    Pneumatischer Antrieb

    Legierung

    1

    15

    Elektromagnetisches Signal
    Rückmeldeeinheit

    Legierung

    1

    Dimensionsliste

    DN

    D

    D1

    L

    Z

    H

    15

    50

    20

    110

    20.3

    87.8

    20

    58

    25

    126

    24

    97.5

    25

    70

    32

    140

    26.8

    106.6

    32

    85

    40

    160

    30

    123.5

    40

    98

    50

    170

    32

    138.5

    50

    124

    63

    190

    37

    163.5

    65

    135

    75

    230

    44

    191

    80

    158

    90

    280

    51

    222.5

    100

    192

    110

    340

    61

    261.5

Übersicht ansehen
CPVC-Pneumatik-Kugelhahn DN15-100

Tragen Sie Ihren Traum in die Welt. Qualität ist Leben

Wir sind ein führendes Unternehmen in diesem Bereich und bieten spezifische Lösungen für jeden unserer Kunden
Ein Kugelhahn ist ein Ventiltyp, der eine hohle, perforierte und schwenkbare Kugel verwendet, um den Fluss einer Flüssigkeit oder eines Gases zu steuern. Die Kugel besteht normalerweise aus Metall und ist mit einem Loch durchbohrt, das bei geöffnetem Ventil mit der Strömung der Flüssigkeit ausgerichtet ist und bei geschlossenem Ventil senkrecht zur Strömung verläuft. Kugelhähne werden häufig in industriellen Umgebungen sowie in Sanitär- und Erdgasleitungen eingesetzt. Sie sind einfach zu bedienen und können sowohl zur Ein-/Aus-Steuerung als auch zur Drosselung verwendet werden. Der volle Durchgang und der reduzierte Durchgang sind die beiden häufigsten Arten von Kugelhähnen.
Muffenkugelhähne, Flanschkugelhähne und Schneckenkugelhähne sind alle Arten von Kugelhähnen, die für bestimmte Anwendungen eingesetzt werden.
A Muffenkugelhahn ist eine Art Kugelhahn mit Muffenanschluss. Dieser Anschlusstyp wird typischerweise für Rohre mit kleinerem Durchmesser verwendet und ermöglicht einen einfachen Ein- und Ausbau des Ventils.
A Flanschkugelhahn ist eine Art Kugelhahn mit Flanschanschluss. Dieser Anschlusstyp wird typischerweise für Rohre mit größerem Durchmesser verwendet und ermöglicht einen einfachen Ein- und Ausbau des Ventils. Es ermöglicht außerdem eine bessere Abdichtung und hält höheren Drücken und Temperaturen im Vergleich zu Muffenverbindungen stand.
A Kugelhahn mit Schneckengetriebe ist eine Art Kugelhahn, der über ein Schneckengetriebe angetrieben wird. Dies ermöglicht eine präzise Steuerung der Ventilposition und wird typischerweise in Anwendungen eingesetzt, bei denen eine präzise Steuerung wichtig ist, beispielsweise in der industriellen Prozesssteuerung. Der Schneckengetriebeantrieb kann manuell oder motorisch erfolgen.
Alle diese Ventile haben im Inneren eine Kugel, die sich dreht, um den Flüssigkeitsfluss durch das Rohr zu steuern, und sie können zum Absperren oder Regulieren des Flüssigkeits- oder Gasflusses verwendet werden.
