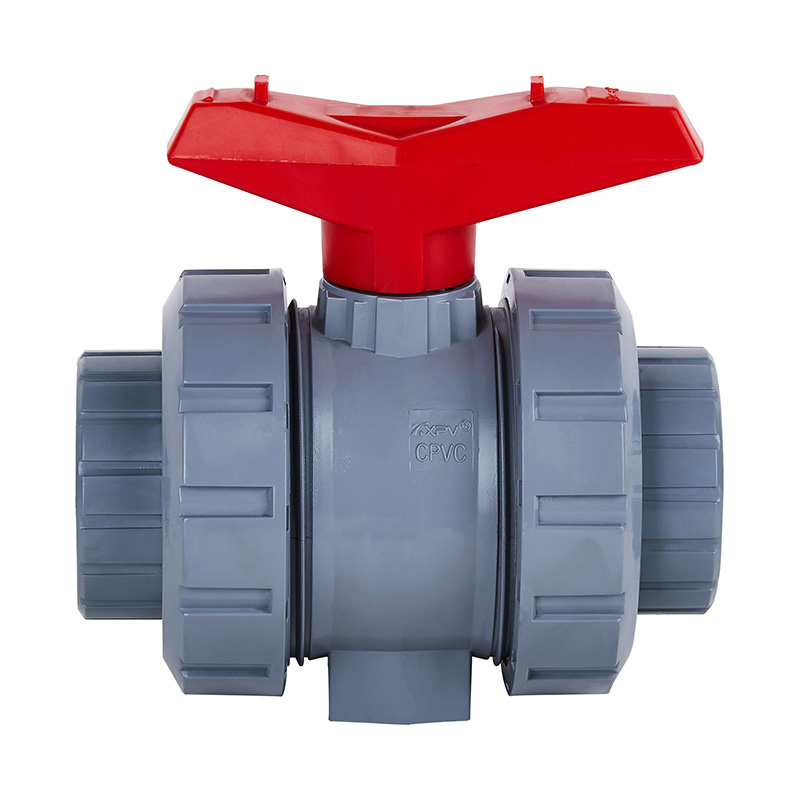

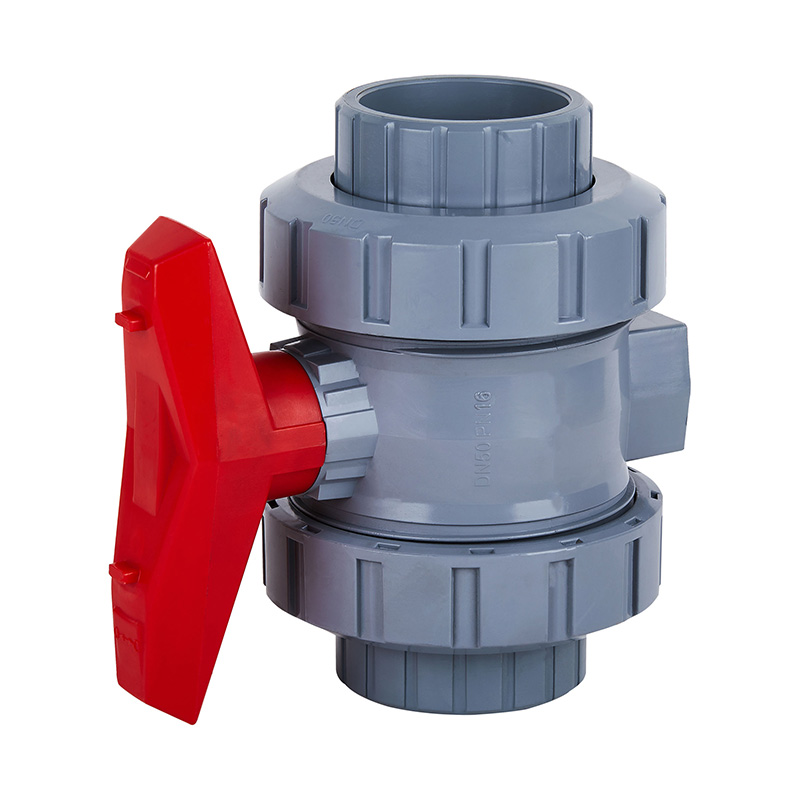

CPVC Typ B Muffen-Kugelhahn DN15-100

CPVC Typ B Muffen-Kugelhahn DN15-100

Kundenspezifisches dn15 dn80 dn100 Mitteltemperatur-CPVC-Kugelhahn mit doppelter Anschlussbuchse für Mitteltemperatur-Handbuch DN15-100 1,0-1,6 MPa Industrie-Kunststoffventil

Modellnummer: Q61F-10V, Q11F-10V

Anwendung:Allgemein

Material: Kunststoff

Medientemperatur: Mittlere Temperatur

Druck: Niederdruck

Leistung: Manuell

Medien: Säure

Anschlussgröße: DN15-100 1/2"-4" 20mm-110mm

Struktur:Kugel

Produktname: Socket Union Kugelhahn

Körpermaterial: CPVC

Verbindung: Union

Arbeitsdruck: 1,0–1,6 MPa (10–25 bar)

Verpackung: Standardkarton

Designstandard: ISO STD

Dichtungsmaterial: PTFE-Dichtung

Lieferzeit: 7 Tage

MOQ: 1 Stück

PREV：UPVC Typ B Muffenkugelhahn DN15-100
NEXT：PPH Typ B Muffenkugelhahn DN15-100 0086 180 6712 3173 Kontaktiere uns
  • Beschreibung
  • Weitere Informationen
  • Hauptstrukturelle Merkmale

    1. Der PTFE-Sitz des Doppelkupplungs-Kugelhahns kann fest eingestellt werden.

    2. Doppelte O-Ringe bieten doppelten Auslaufschutz.

    3. Exquisites Aussehen, glatte Oberfläche, feine Verarbeitung, Full-Flow-Design.

    Teilmaterialtabelle

    Detailzeichnung der Sockel-Kugelventilbaugruppe

    Nein.

    Name

    Material

    1

    Handrad

    Legierungsmaterial

    2

    Siegelring

    EPDM,FPM

    3

    Stengel

    FRPP, PVDF, UPVC, CPVC, PPH

    4

    Ball

    FRPP, PVDF, UPVC, CPVC, PPH

    5

    Siegelring

    EPDM,FPM

    6

    Socket-Verbindung

    FRPP, PVDF, UPVC, CPVC, PPH

    7

    Kämpfe gegen eine feste Nuss

    FRPP, PVDF, UPVC, CPVC, PPH

    8

    Innerer Stecker

    FRPP, PVDF, UPVC, CPVC, PPH

    9

    Kugeldichtung

    PTFE

    10

    Körper

    FRPP, PVDF, UPVC, CPVC, PPH

    11

    Siegelring

    EPDM,FPM

    12

    Socket-Verbindung

    FRPP, PVDF, UPVC, CPVC, PPH

    13

    Leichte feste Mutter

    FRPP, PVDF, UPVC, CPVC, PPH

    Dimensionsliste

    DN

    d

    D

    D1

    L

    LI

    L2

    H

    15

    20

    32

    50

    39

    77

    110

    55

    20

    25

    38

    58

    46

    87

    125

    65

    25

    32

    46

    70

    50

    96

    140

    70

    32

    40

    56

    85

    55

    110

    160

    90

    40

    50

    65

    98

    60

    120

    170

    100

    50

    63

    80

    124

    68

    140

    190

    110

    65

    75

    96

    135

    68

    155

    230

    115

    80

    90

    112

    158

    100

    205

    280

    120

    100

    110

    133

    192

    124

    235

    335

    130
