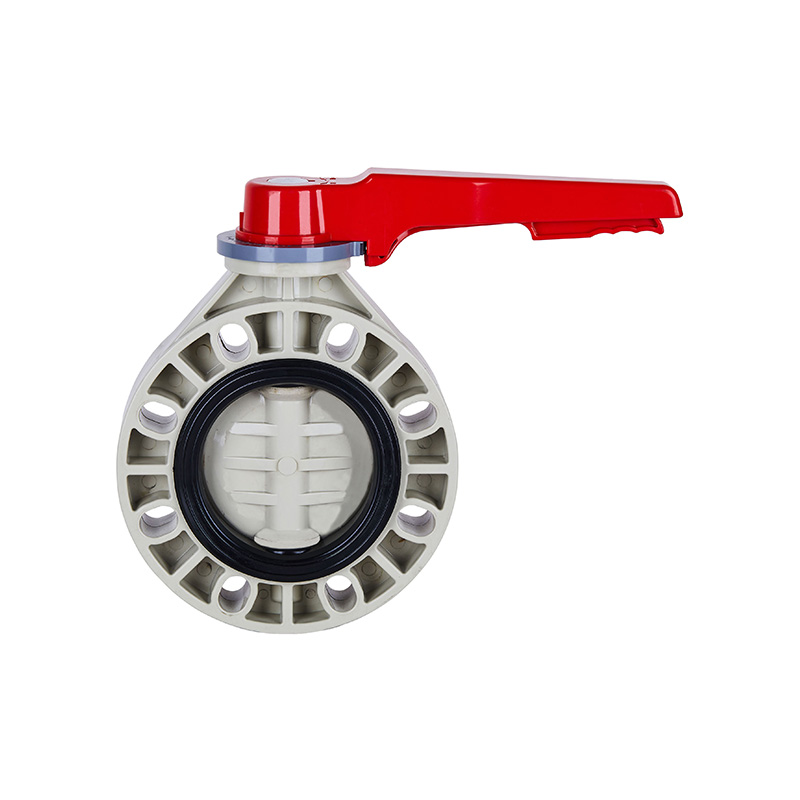

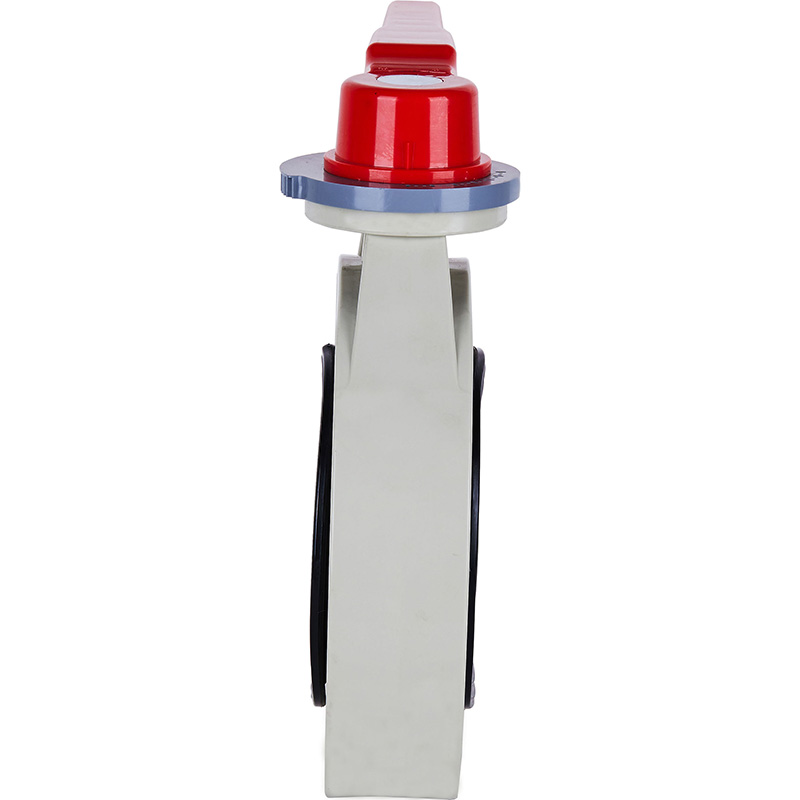

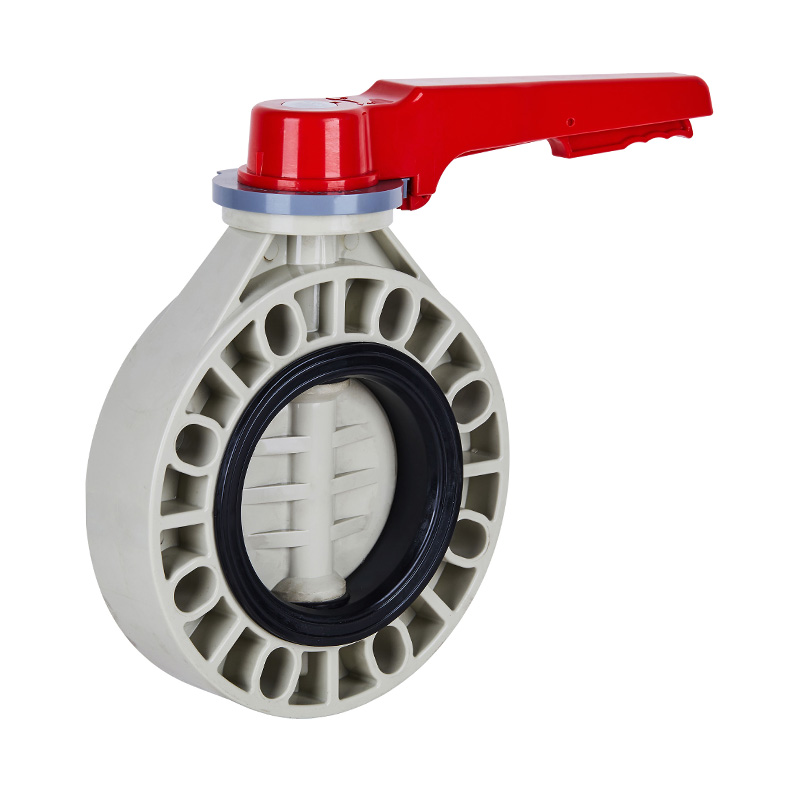

PPH Absperrklappe Typ B mit Griff DN40-200

FRPP/Rpp-Handrad-Absperrklappe, manuelle Mitteldichtung, weich abgedichtetes DN40-DN150-Kunststoff-Hebelgriffventil für den Gebrauch in Industrie und Haushalt

Fahrmodus: Manuell

Verbindungsform:Wafer

Struktur: Mitteldichtung

Siegelform: Force Sealed

Ventilschaft: Normal

Arbeitsdruck: Niederdruck (Pn <1,6 MPa)

Arbeitstemperatur:Normale Temperatur (-40°C

Material der Dichtungsoberfläche: Weich versiegelt

Anwendung: Industrielle Nutzung, Wasserindustrielle Nutzung, Haushaltsnutzung

Vorbau: Stahl, Edelstahl

Warenzeichen: KXPV

Spezifikation: DN40- DN150

Herkunft: Beilun Ningbo China

HS-Code: 8481804090

PREV：CPVC Absperrklappe Typ B mit Griff DN40-200
NEXT：PVDF Absperrklappe mit Handrad 0086 180 6712 3173 Kontaktiere uns

Beschreibung
Weitere Informationen

Hauptstrukturelle Merkmale

1. Das Ventil ist klein und leicht, einfach zu demontieren und zu reparieren und kann an jeder Position installiert werden.

2. Die Struktur ist einfach und kompakt, das Betriebsdrehmoment ist gering und die 90 ° -Drehung wird schnell geöffnet.

3. Die Strömungseigenschaften sind tendenziell gerade und die Anpassungsleistung ist gut.

Teilmaterialtabelle

Nein.	Name	Material
1	Kopf anfassen	Legierungsmaterial
2	Sechskantmutter	Stahl, Edelstahl
3	Handrad	Legierungsmaterial
4	Stengel	Stahl, Edelstahl
5	Frühling	Stahl
6	Stellen Sie die Positionierungsplatte ein	Legierungsmaterial
7	Stift	Stahl
8	Ortungsstange	Legierungsmaterial
9	Körper	FRPP, PVDF, CPVC, UPVC, PPH
10	Dichtungsgummi	EPDM,FPM
11	Rabatt	FRPP, PVDF, CPVC, UPVC, PPH

Detailzeichnung der Drosselklappenbaugruppe

Teilmaterialtabelle

NEIN.	Teilename	Material	Menge
1	Handhaben	Legierungsmaterial	1
2	Ortungsstange	Legierungsmaterial	1
3	Positionierungsplatte	Legierungsmaterial	1
4	Nuss-Cup	FRPP	4
5	Körper	FRPP, PVDF, CPVC, UPVC, PPH	1
6	Rabatt	FRPP, PVDF, CPVC, UPVC, PPH	1
7	Gummidichtung	EPDM, FPM	1
8	Stengel	Stahl, Edelstahl	1
9	Stift	Stell	1

Dimensionsliste

DN	D1	D2	D3	T	n-Φ
40	148	110	41.5	39	4-Φ19
50	162	125	48.5	43	4-Φ19
65	180	145	63	45	4-Φ19
80	196	160	75.5	45	8-Φ19
100	225	180	95	56.5	8-Φ19
125	255	210	120	65	8-Φ23
150	285	240	143.5	75	8-Φ23
200	340	295	195	85	8-Φ23
