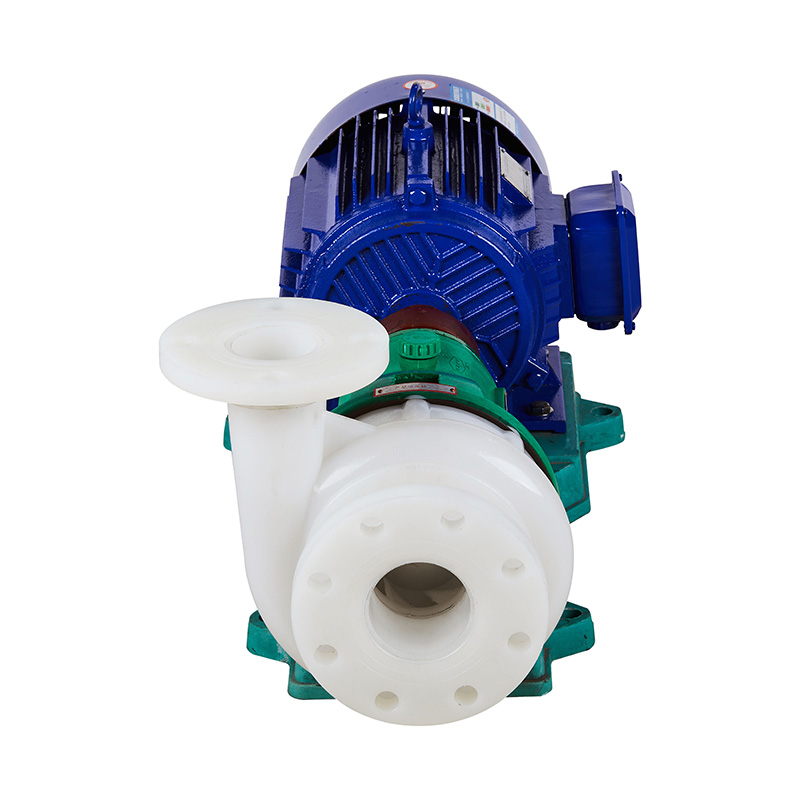

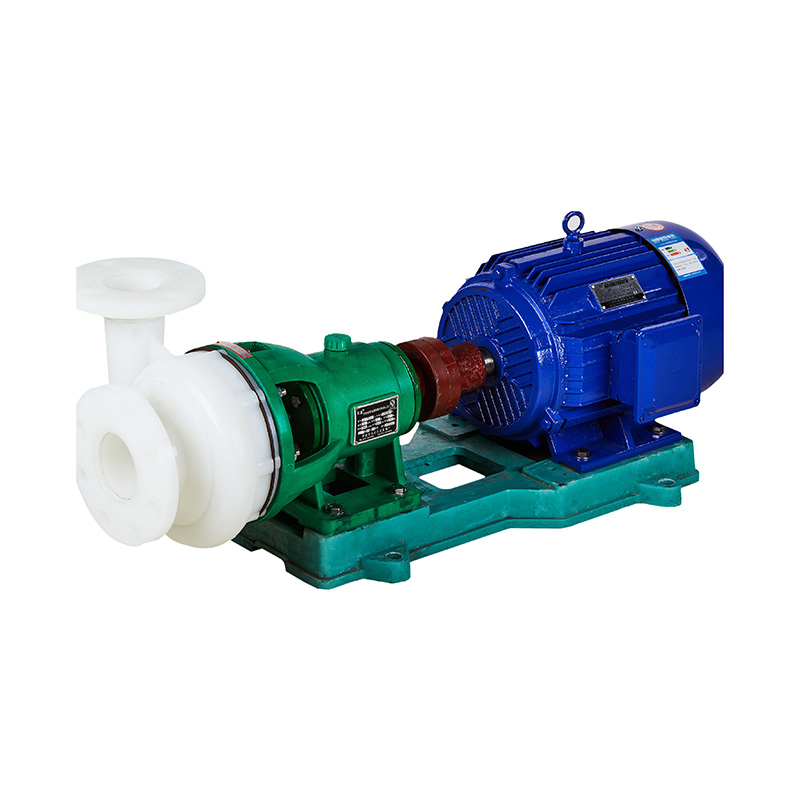

Zentrifugalpumpe vom Typ FV Shaf

Zentrifugalpumpe vom Typ FV Shaf

Korrosionsbeständige Zentrifugalpumpe aus korrosionsbeständigem Kunststoff mit direktem Anschluss Typ FV-Serie

Markenname: KXPV

Herkunftsort: Zhejiang, China

Anwendung: Abwasserbehandlung, Chemie

Druck: Benutzerdefiniert, Hochdruck

Struktur: Zentrifugalpumpe vom direkten Typ

Ausgangsgröße: Benutzerdefiniert

Leistung: Elektrisch

Produktname: Kreiselpumpe

Typ:Direkt

Größe: 25FV-8D (0,55 kW) --- 100FV-32D (15 kW)

Lieferzeit: 7 Tage

Mindestbestellmenge: 1 Stück

Verwendung: Industrie

Lieferfähigkeit: 10000 Stück/Stück pro Monat

Spezifikation für PVDF- und FRPP-Pumpen

Unsere Fabrik ist spezialisiert auf die Produktion von vier Serien (FV, FP, FVZ, FPZ) der vier Serien (FV, FP, FVZ, FPZ) von PVDF- und FRPP-Kreiselpumpen und der selbstansaugenden Pumpe. Die PVDF-Pumpe ist geeignet für starke Säure, starkes Oxidationsmittel, Halogen, aromatische Kohlenwasserstoffe, chemische Medien wie Fette, chlorierte Lösungsmittel, praktische Temperatur bis -40 °C bis 140 °C . Die FRPP-Pumpe ist geeignet
für starke Alkali-, Säure- und Alkalisalze und ihre Derivate allgemein. Für sekundären Pumpenantrieb allgemeiner energiesparender Y-Motor, und seine Betriebstemperatur beträgt -40 ° C - 90 ° C. Der explosionsgeschützte Motor wird nur mit entsprechender Anforderung geliefert. Bei besonderen Anforderungen an Durchfluss, Auftrieb, Drehzahl und Leistung kann unser Werk technischen Service bieten, um die Anforderungen des Kunden zu erfüllen.

PREV：Zentrifugalpumpe vom Typ FP Direct
NEXT：Zentrifugalpumpe vom Typ FV Direct 0086 180 6712 3173 Kontaktiere uns
  • Beschreibung
  • Weitere Informationen
  • Spezifikation für PVDF- und FRPP-Pumpen

    Unsere Fabrik ist spezialisiert auf die Produktion von vier Serien (FV, FP, FVZ, FPZ) der vier Serien (FV, FP, FVZ, FPZ) von PVDF- und FRPP-Kreiselpumpen und der selbstansaugenden Pumpe. Die PVDF-Pumpe ist geeignet für starke Säure, starkes Oxidationsmittel, Halogen, aromatische Kohlenwasserstoffe, chemische Medien wie Fette, chlorierte Lösungsmittel, praktische Temperatur bis -40 °C bis 140 °C. Die FRPP-Pumpe ist für starke Alkali-, Säure- und Alkalisalze und ihre Derivate geeignet. Für den sekundären Pumpenantrieb wird ein allgemeiner energiesparender Y-Motor mit einer Betriebstemperatur von -40 ° C bis 90 ° C verwendet. Der explosionsgeschützte Motor wird nur mitgeliefert mit entsprechender Anforderung. Bei besonderen Anforderungen an Durchfluss, Hub, Drehzahl und Leistung kann unser Werk technischen Service bieten, um die Anforderungen des Kunden zu erfüllen

    PUMPENTYP

    Durchflussdiagramm Kreiselpumpe/selbstansaugende Pumpe

    Installation Wartung

    1.Nach einem Langstreckentransport sollte die Pumpe vor der Installation überprüft werden, ob die Teile der Pumpenmaschine intakt sind, die Befestigungselemente locker sind und erneut festgezogen werden sollten, um die Konzentrizität der Welle der Pumpenwelle und der Motorwelle zu überprüfen . Wenn etwas lose ist, sollte es korrigiert werden. Die Pumpe sollte vor der Installation überprüft werden, insbesondere auf die Ersatzteile; Wellenverbindung und Sperren sollten fest auf die richtige Position eingestellt sein.
    2. Der Pumpenkörper besteht vollständig aus PVDF- und FRPP-Harzspritzguss, daher sollten die Einlass- und Auslassrohrleitungen eine Stütz- oder Aufhängungsstruktur haben und nicht nur von den Verbindungsflanschen getragen werden. Die Einlassleitung sollte nicht mehr als 2 Stück 90°-Winkel haben. Die Kreiselpumpe vom Typ FP, FV muss am vorderen Ende des Saugrohrs installiert werden, um sicherzustellen, dass die Pumpe vor dem Starten der Pumpe mit Flüssigkeit gefüllt ist. Die Saugdüse oder das Bodenventil muss mit einem Sieb installiert werden, oder ein Sieb muss am Einlass installiert werden, um zu verhindern, dass Kleinteile in die Pumpe gesaugt werden, und um sicherzustellen, dass die Pumpe ordnungsgemäß funktioniert.
    3. Alle Verbindungen sollten dicht und ohne Luftlecks sein, da die Pumpe sonst nicht richtig funktioniert und den vorgesehenen Durchfluss und Hub liefert.

    Zentrifugalpumpe

    Wellenverbindungstyp Zentrifugalpumpenbaugruppe Detailzeichnung

    Teilmaterialtabelle

    Nein.

    Name

    Material

    1

    Ring

    EPDM, FPM

    2

    Pumpenkörper

    FRPP, PVDF

    3

    Ring

    EPDM,FPM

    4

    Ring

    EPDM,FPM

    5

    Kühlwasserabdeckung

    Stahl

    6

    Doppelköpfiger Bolzen

    Stahl, Edelstahl

    7

    Öllochstopfen

    FRPP

    8

    Tragachse

    Stahl

    9

    Kupplung

    Gusseisen

    10

    Datumsschild

    Aluminium

    11

    Unterstützung

    GFK/Gusseisen PVDF/Gusseisen

    12

    Die Gleitringdichtung bewegt sich

    Sic

    13

    Kühlen Sie den Deckel

    FRPP

    14

    Statische Verbindung der Gleitringdichtung

    Sic

    15

    Abdeckung

    FRPP, PVDF

    16

    Folie abdichten

    EPDM, FPM

    17

    Laufrad

    FRPP/  Stahl PVDF  Stahl

    18

    Pumpenkörper

    FRPP, PVDF

    19

    Pumpenkörper

    FRPP, PVDF

    Fpv Kreiselpumpe

    ABMESSUNGSLISTE                                                             EINHEIT: mm

    Typ/
    Abmessungen


    Installierte Größe


    Einlassflansch


    Pumpenkörper

    L

    L1

    L2

    B1

    B2

    H

    H1

    4-Φ

    D1

    n-Φ2

    D2

    n-Φ1

    40F

    		p (D)-25

    830

    		185

    415

    245

    340

    310

    170

    4-16

    110

    4-18

    100

    4-18

    v

    50F

    		p (D)-28

    840

    300

    430

    250

    340

    322

    170

    4-16

    125

    4-18

    110

    4-18

    v

    65F

    		p (D)-26

    850

    295

    430

    250

    		340

    345

    182

    4-16

    145

    4-18

    125

    4-18

    v

    80F

    		p (D)-30

    960

    330

    430

    250

    340

    380

    185

    4-16

    160

    8-18

    145

    4-18

    v

    80F

    		p (D)-32

    960

    330

    		430 250

    340

    380

    185

    4-16

    160

    8-18

    145

    4-18

    v

    100F

    		p (D)-20

    1140

    275

    635

    285

    405

    450

    250

    4-18

    180

    8-18

    160

    8-18

    v

    100F

    		p (D)-32 1200

    275

    635

    285

    405

    450

    250

    4-18

    180

    8-18

    160

    8-18

    v
