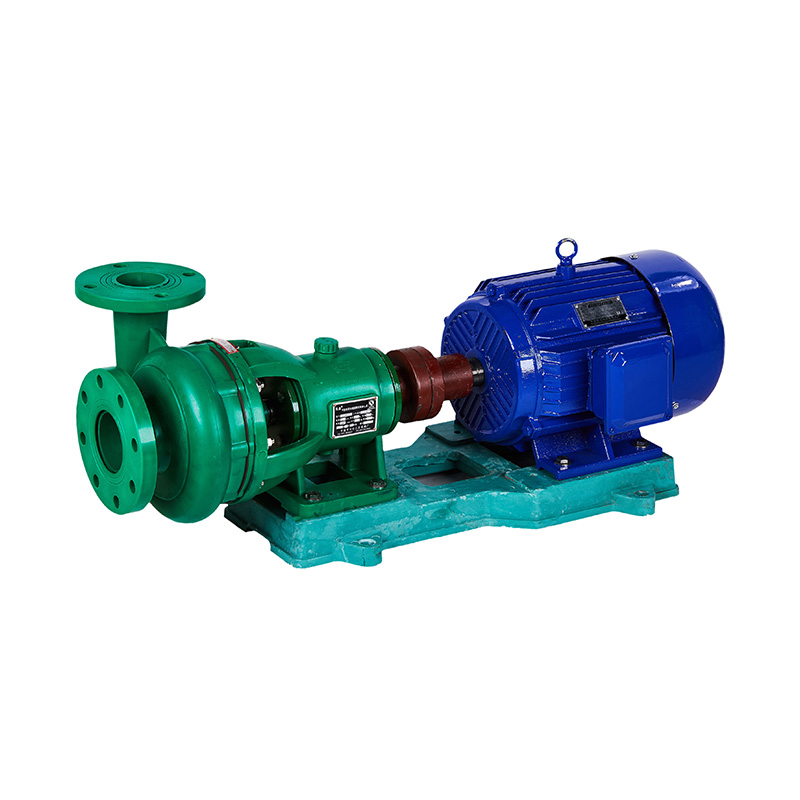

FP wellengekoppelte Kreiselpumpe GB-Standard

Chemisch korrosionsbeständige Kreiselpumpe, konkurrenzfähiger Preis, industrielle FPPP-Serie, korrosionsbeständige Kunststoff-Kreiselpumpe (Typ mit direktem Anschluss)
Markenname: KXPV
Herkunftsort: Ningbo, Zhejiang
Druck: Hochdruck
Struktur: Kreiselpumpe vom Direkttyp
Produktname: Kreiselpumpe
Typ: Direkt
Größe: 25FP-8D (0,55 kW) --- 100FP-32D (15 kW)
Lieferzeit: 7 Tage
Mindestbestellmenge: 1 Stück
Leistung: Elektrisch
Verwendung: Industrie
Anwendung: Chemisch
Lieferfähigkeit: 10.000 Stück pro Monat
Material: RPP
Farbe: Grün

Spezifikation für PVDF- und FRPP-Pumpen
Unser Werk ist auf die Herstellung von korrosionsbeständigen Vollkunststoff-Kreisel- und selbstansaugenden Pumpen aus zwei Materialien – PVDF und FRPP – in vier Serien (FV, FP, FVZ, FPZ) spezialisiert.  PVDF-Pumpen eignen sich für den Umgang mit starken Säuren, starken Oxidationsmitteln, Halogenen, aromatischen Kohlenwasserstoffen, aliphatischen Verbindungen und chlorierten Lösungsmitteln und haben einen Betriebstemperaturbereich von -40 °C bis 140 °C.  FRPP-Pumpen eignen sich ideal für starke Laugen sowie allgemeine Säuren, Basen, Salze und deren Derivate und haben einen Betriebstemperaturbereich von -40 °C bis 90 °C.  Der Antrieb der Pumpen erfolgt typischerweise durch energieeffiziente Y-Motoren. Auf Anfrage können auch explosionsgeschützte Motoren geliefert werden.
Wenn Benutzer spezielle Anforderungen an Durchflussrate, Förderhöhe, Geschwindigkeit oder Leistung haben, bietet unser Werk technischen Support für die Bereitstellung maßgeschneiderter Lösungen.

Liste der App-Temperaturgrenzen
Material Mittlere Temperatur℃ Material Mittlere Temperatur℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃
Installationswartung

1. Nach einem langen Transport zum Produktionsstandort sollte die Pumpe vor der Installation ausgepackt und überprüft werden, um sicherzustellen, dass alle Pumpenkomponenten intakt sind. Alle lockeren Befestigungselemente sollten nachgezogen werden. Überprüfen Sie die Konzentrizität der Pumpenwelle und der Motorwelle und korrigieren Sie eventuelle Lockerheiten.

2. Der Pumpenkörper ist vollständig aus PVDF- oder FRPP-Harz spritzgegossen. Die Ausgangsleitung sollte über eine Stützhalterung oder Aufhängung verfügen, und der Flansch sollte nicht ausschließlich auf Druck angewiesen sein, um dem Druck standzuhalten, um Verformungen und Schäden zu vermeiden. Der Wasserverlust in der Einlassleitung sollte minimiert werden und es sollten nicht mehr als zwei 90°-Bögen verwendet werden. FP- und FV-Kreiselpumpen sollten über ein Fußventil an der Vorderseite des Saugrohrs verfügen, um sicherzustellen, dass das Pumpengehäuse vor dem Start mit Flüssigkeit gefüllt ist. Am Saugrohr oder Fußventileinlass sollte ein Sieb installiert werden, um zu verhindern, dass Schmutz in das Pumpengehäuse gesaugt wird, und um einen ordnungsgemäßen Betrieb sicherzustellen.

3. Die Schrauben an den Verbindungspunkten des Pumpenkörpers sollten gleichmäßig angezogen sein und die Einlass- und Auslassrohrverbindungen sollten fest und auslaufsicher sein. Andernfalls wird die Vakuumextraktion beeinträchtigt, die Flüssigkeit wird möglicherweise nicht angesaugt oder der Durchfluss oder die Förderhöhe reichen möglicherweise nicht aus.

Selbstansaugende Pumpe

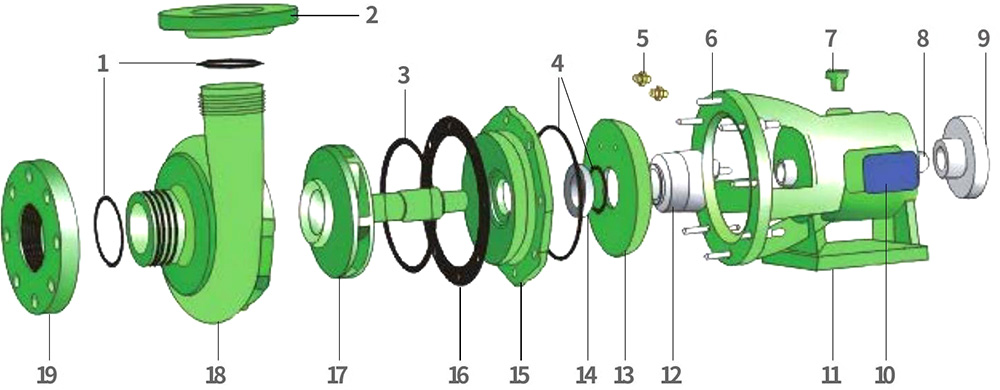

Detailzeichnung der Kreiselpumpenbaugruppe mit Wellenanschluss

Teilematerialtabelle

Nein.

Name

Material

1

Dichtungsring

EPDM, FPM

2

Pumpenkörper

FRPP, PVDF

3

Dichtungsring

EPDM, FPM

4

Dichtungsringg

EPDM, FPM

5

Kühlwasserabdeckung

Stahl

6

Doppelköpfiger Bolzen

Stahl、Stainless steel

7

Öllochstopfen

FRPP

8

Tragachse

Stahl

9

Kopplung

Gusseisen

10

Datumsschild

Aluminium

11

Unterstützung

FRPP/GusseisenPVDF/Gusseisen

12

Die Gleitringdichtung bewegt sich

Sic

13

Kühlt den Deckel

FRPP

14

Statische Verbindung der Gleitringdichtung

Sic

15

Abdeckung

FRPP, PVDF

16

Folie versiegeln

EPDM, FPM

17

Laufradwelle

FRPP/StahlPVDF-Stahl

18

Pumpenkörper

FRPP, PVDF

19

Einlassflansch

FRPP, PVDF

Selbstansaugende Pumpe

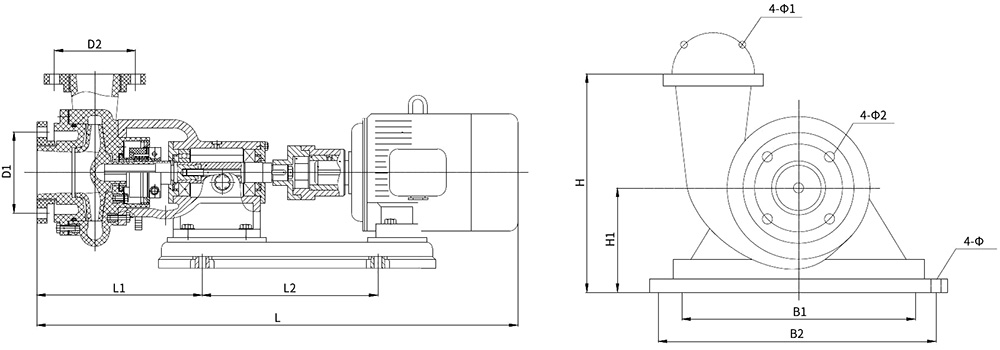

Dimensionsliste                                                      Einheit: mm

Typ/Abmessung

Dimensionsliste

Einlassflansch

Pumpenkörper

L

L1

L2

B1

B2

H

H1

4-Φ

D1

n-Φ2

D2

n-Φ1

40F

p (D)-25

830

185

415

245

340

310

170

4-16

110

4-18

100

4-18

v

50F

p (D)-28

840

300

430

250

340

322

170

4-16

125

4-18

110

4-18

v

65F

p (D)-26

850

295

430

250

340

345

182

4-16

145

4-18

125

4-18

v

80F

p (D)-30

960

330

430

250

340

380

185

4-16

160

8-18

145

4-18

v

80F

p (D)-32

960

330

430 250

340

380

185

4-16

160

8-18

145

4-18

v

100F

p (D)-20

1140

275

635

285

405

450

250

4-18

180

8-18

160

8-18

v

100F

p (D)-32 1200

275

635

285

405

450

250

4-18

180

8-18

160

8-18

v
