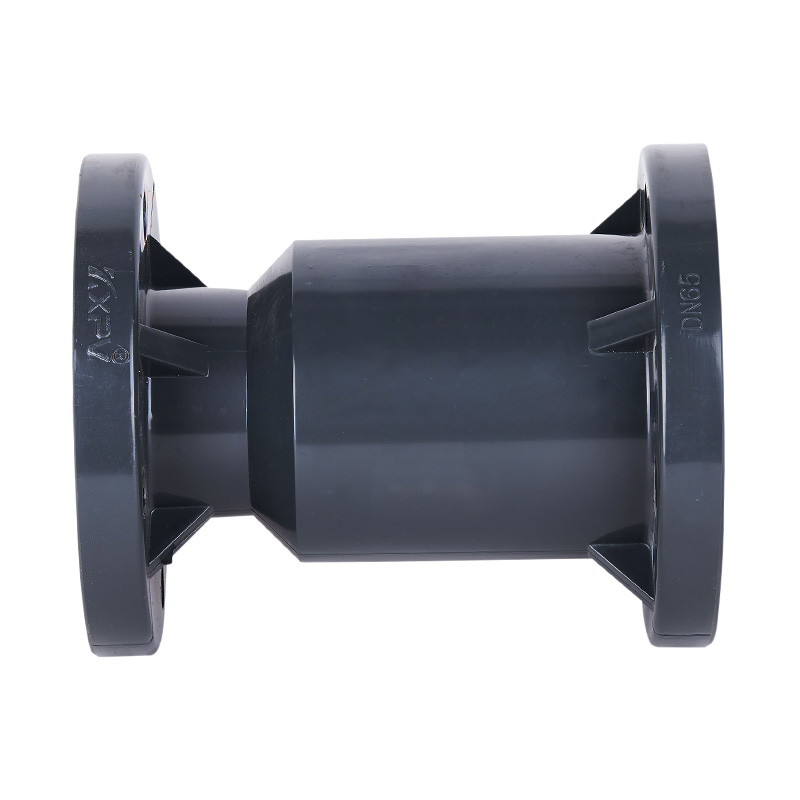

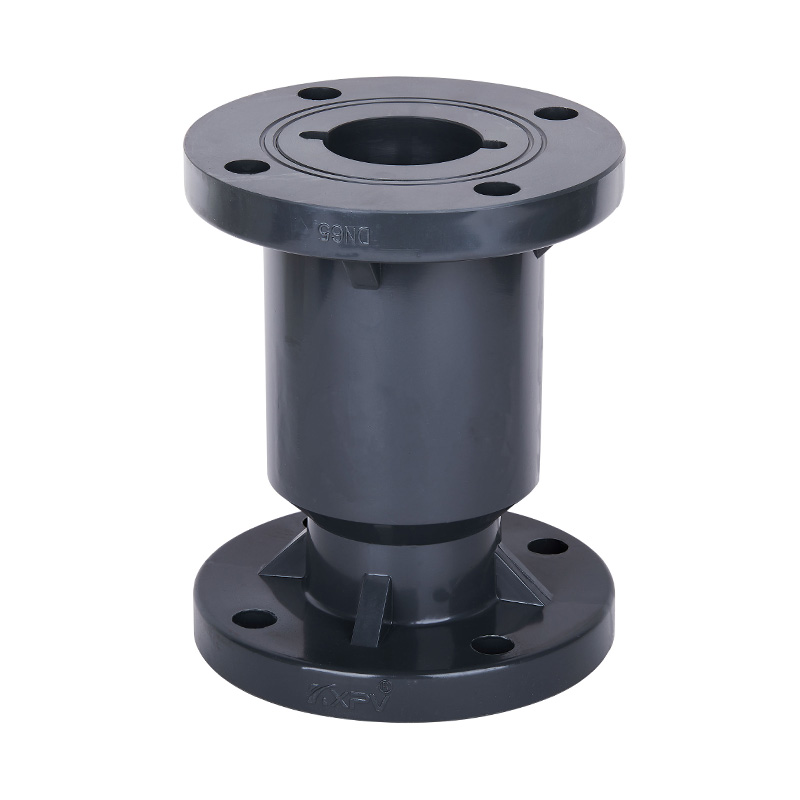

PVC-U H41F-10U Vertikales Rückschlagventil DN15-300 GB Standard

Graues vertikales Kugel-Rückschlagventil aus PVC-U, kundenspezifisch, 6 Zoll, 8 Zoll, kleine Flanschenden, horizontales PVC-U-Rückschlagventil für die Abwasser- und chemische Industrie
Herkunftsort: China
Markenname: KXPV
Modellnummer: H41F-10U
Anwendung: Allgemein
Material: Kunststoff
Medientemperatur: mittlere Temperatur, normale Temperatur
Farbe: Grau Schwarz
Druck: Mittlerer Druck
Leistung: Manuell
Medien: Säure
Anschlussgröße: DN15-DN300
Struktur: Überprüfen
Produktname: Vertikales Rückschlagventil
Anschluss: Flanschenden
Medium: Säure
Druckklasse: 1,0 MPa (10 bar)
Bedienung: Handrad
Gehäusematerial: Kunststoff
Lieferzeit: 7 Tage
Mindestbestellmenge: 1 Stück

Produktstrukturmerkmale

1. Korrosionsbeständigkeit
Das gesamte Ventil besteht aus einem neuen Kunststoff. Es bietet eine starke Korrosionsbeständigkeit gegenüber verschiedenen sauren und alkalischen Medien.

2. Hohe Durchflussrate
Die rationelle Konstruktion des Ventils reduziert den Widerstand in der gesamten Rohrleitung, ermöglicht einen reibungslosen Medienfluss, minimiert den Druckverlust und sorgt für eine hohe Durchflussrate.

3. Leistungsnachweis
Die einfache Struktur macht es weniger anfällig für andere Faktoren, was zu einer hervorragenden Rücklaufsperre führt.

4. Klein und leicht
Aufgrund seiner kompakten Gesamtform eignet sich das Ventil für den Einbau in engstem Raum.

Liste der App-Temperaturgrenzen

Material Mittlere Temperatur℃ Material Mittlere Temperatur℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Teilematerialtabelle
Nein. Name Material
1 Körper FRPP, PVDF, PVC-C, PVC-U, PPH
2 Kugelkern FRPP, PVDF, PVC-C, PVC-U, PPH
3 Stent verschließen FRPP, PVDF, PVC-C, PVC-U, PPH

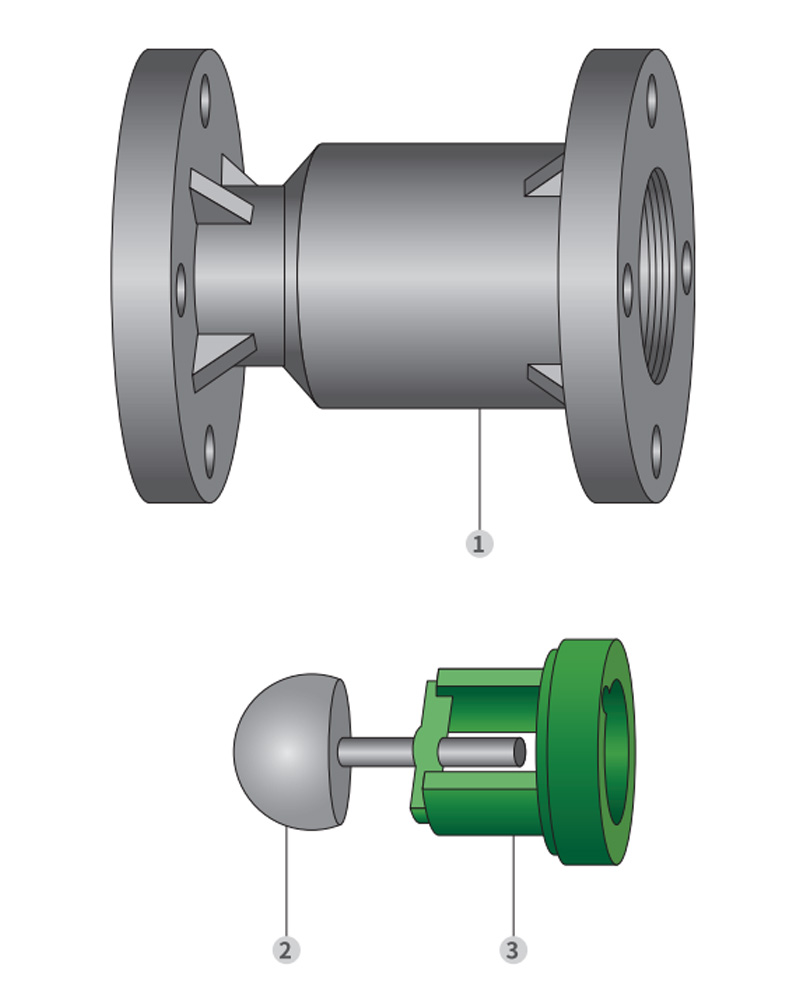

Detailzeichnung der Kugelrückschlagventilbaugruppe

Dimensionsliste

DN(mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI
15(1/2") 105 65 70 120 15 4-Φ14 4-Φ15
20(3/4") 105 75 75 120 16 4-Φ14 4-Φ15
25(1") 115 85 90 130 16 4-Φ14 4-Φ19
32(11/4") 135 100 100 145 18 4-Φ18 4-Φ19
40(11/2") 145 110 168 20 4-Φ18
50(2") 160 125 180 20 4-Φ18
65(21/2") 180 145 225 22 4-Φ18
80(3") 195 160 255 25 8-Φ18
100(4") 215 180 190.5 280 25 8-Φ18 8-Φ18
125(5") 245 210 210 215.9 350 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 400 30 8-Φ22 8-Φ23 8-22
200(8") 335 295 290 298.5 400 35 8-P22 12-S. 23 8-Φ22
250(10") 390 350 355 362 450 38 12-Φ22 12-Φ25 12-Φ26
300(12") 445 400 400 450 38 12-Φ22 16-Φ25
