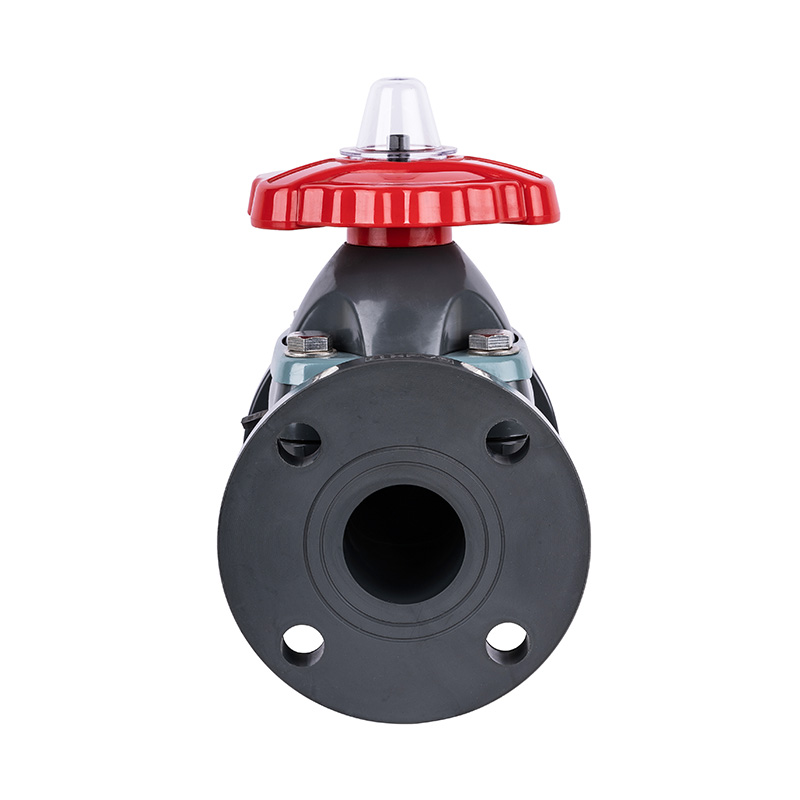

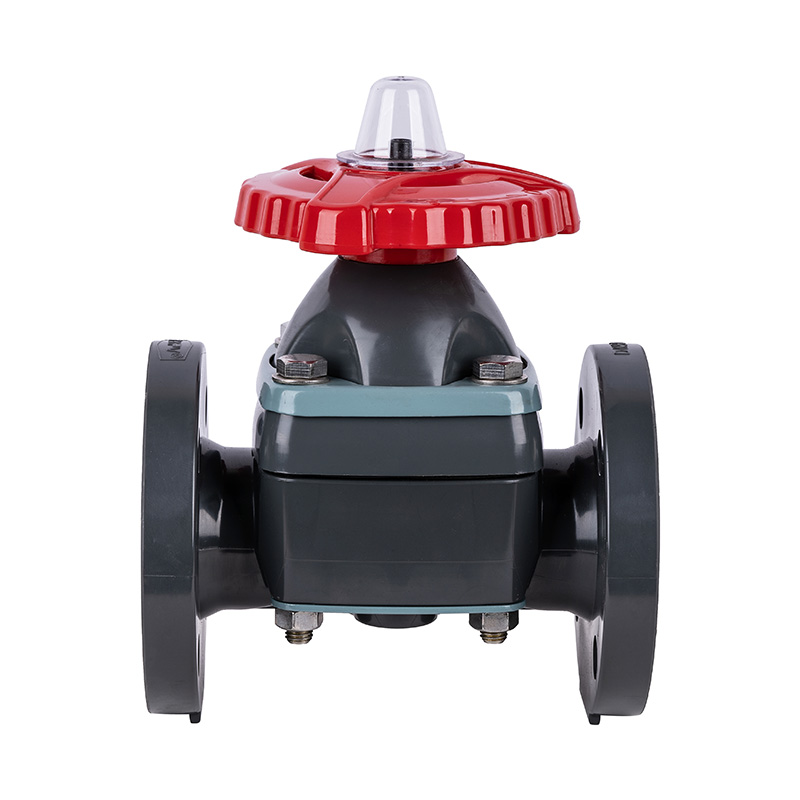

FRPP G41F-10S Flansch-Membranventil DN15-300 GB Standard

FRPP G41F-10S Flansch-Membranventil DN15-300 GB Standard

Hochwertiges druckreduzierendes 1-Wege-Membranventil aus FRPP-Kunststoff mit doppelten Flanschenden
Anschlussgrößen: DN15-DN300
Modellnummer: G41F-10S
Anwendung: Allgemein
Material: Kunststoff
Medientemperatur: Hohe Temperatur, mittlere Temperatur
Druck: Mittlerer Druck
Leistung: Manuell
Medien: Säure
Struktur: Membran
Produktname: FRPP-Membranventil
Anschluss: Flanschenden
Zertifikat: ISO9001
Druckklasse: 1,0 MPa (10 bar)
Ventiltyp: 1-Wege
Dichtung: EPDM F46
Lieferzeit: 7 Tage
Mindestbestellmenge: 1 Stück

Kontaktieren Sie uns
VORV：PPH G41F-10S Flansch-Membranventil DN15-300 GB Standard
WEITER：Kein nächster Artikel
Produktstrukturmerkmale
1. Die Dichtungsmembran besteht aus F46 oder PFA, die Anzahl der Falten beträgt ≥120.000 Mal und die Korrosionsbeständigkeit entspricht F4.
2. Durch die Verwendung der Schraubenhebestruktur ist die Öffnungs- und Schließkraft enorm und die Stabilität gut.

Liste der App-Temperaturgrenzen

Material Mittlere Temperatur℃ Material Mittlere Temperatur℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Detailzeichnung der Membranventilbaugruppe
Nein. Name Material
1 Deckungslimit WIE
2 Stud Stahl, Edelstahl
3 Sicherungsmutter FRPP
4 Waschmaschine FRPP
5 Rad Legierungsmaterial
6 Platte Stahl, Edelstahl
7 Doppelkopfbolzen und Mutter Stahl, Edelstahl
8 Motorhaube FRPP, PVDF, PVCCC, PVC-U, PPH
9 Jochmutter Stahl, Kupfer Ht300-Stahl
10 Stamm Stahl, Edelstahl
11 Ventilplatte Gusseisen, FRPP, PVDF, PVC-U, PVC-C, PPH,
Stahl, Edelstahl、C.1.FRP
12 Flim EPDM, FPM
13 Membran F46.PFA.PTFE
14 Körper FRPP, PVDF, PVCCC, PVC-U, PPH
15 Platte Stahl, Edelstahl

Liste der Arbeitsdrücke und Arbeitstemperaturen

Kaliber/MPa/℃

FRPP

PVDF

PVC-U

PVC-C

14-40

41-60

61-100

40-60

61-90

91-140

20-40

41-60

61-80

0-40

41-60

61-90

15(1/2")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

20(3/4")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

25(1")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

32(11/4")

0.7

0.7

0.6

1

0.9

0.7

0.7

0.7

0.6

0.7

0.7

0.6

40(11/2")

0.7

0.7

0.6

0.8

0.7

0.5

0.7

0.7

0.6

0.7

0.7

0.5

50(2")

0.7

0.7

0.6

0.8

0.6

0.5

0.7

0.7

0.6

0.7

0.7

0.5

65(21/2")

0.7

0.7

0.6

0.8

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

80(3")

0.7

0.7

0.6

0.7

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

100(4")

0.7

0.7

0.6

0.6

0.5

0.4

0.7

0.7

0.6

0.7

0.6

0.5

125(5")

0.5

0.5

0.4

0.5

0.4

0.3

0.5

0.5

0.4

0.5

0.5

0.4

150(6")

0.5

0.5

0.4

0.5

0.3

0.2

0.5

0.5

0.4

0.5

0.4

0.3

200(8")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.25

250 (10")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.2

Dimensionsliste

DN(mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI
15(1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
20(3/4") 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
32(11/4") 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
40(11/2") 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
50(2") 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
80(3") 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19,5 8-Φ19 4-Φ18
100(4") 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
125(5") 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
200(8") 335 295 290 298.5 570 40 8-Φ22,5 12-Φ23 8-Φ22
250(10") 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
300(12") 445 400 400 680 38 12-Φ23 16-Φ25
