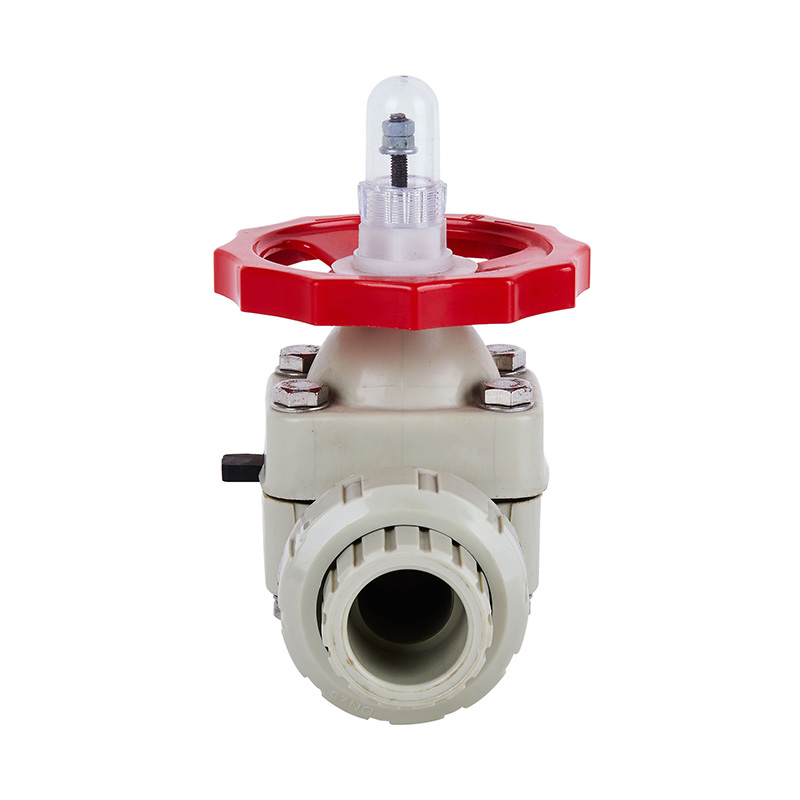

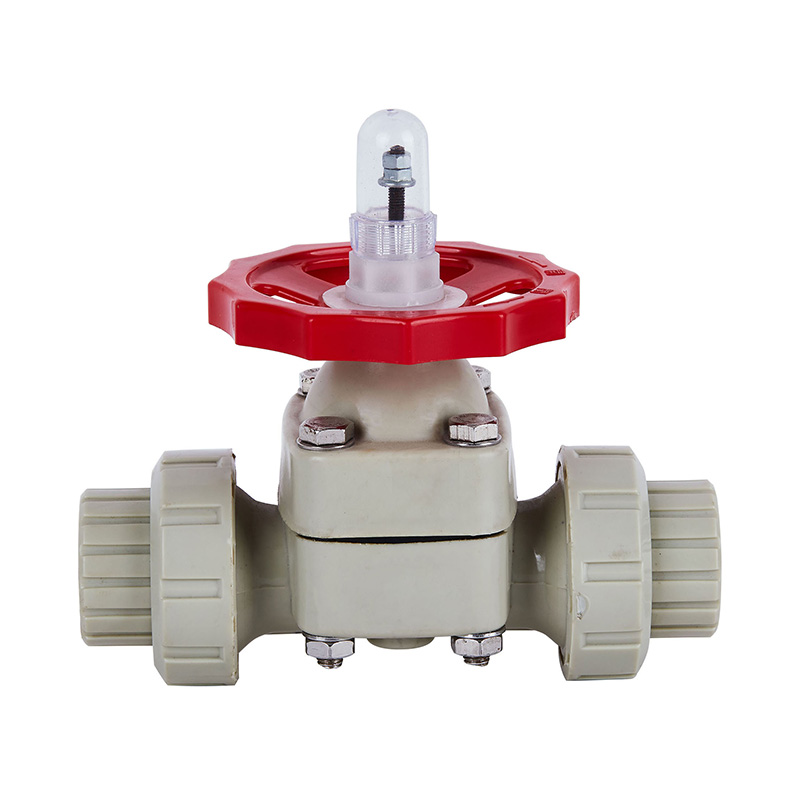

Double Union Membranventil DN25

Hochleistungs-Doppelkupplungs-Membranventil aus PPH-Kunststoff von höchster Qualität für die Wasserversorgung und die chemische Industrie

Anwendung:Allgemein, Wasserversorgung, chemische Industrie

Art der Verbindung: Überwurfmutter oder Gewinde mit Rohren

Medientemperatur:Normale Temperatur

Leistung: Manuell

Medien: Wasser, chemische Flüssigkeit

Anschlussgröße: 20–110 mm

Größe: 1/2"-10"

Temperatur: -10 ~ 120 C

Anschluss: Überwurf-Membranventil

Körpermaterial: CPVC, FRPP, PPH, PVDF

Zertifikat: ISO9001:2008 CE

Norm: DIN ANSI ASTM JIS BS CNS

PREV：Elektrisches PVDF-Membranventil DN15-300
NEXT：No next product 0086 180 6712 3173 Kontaktiere uns

Beschreibung
Weitere Informationen

Hauptstrukturmerkmale

1. Die Dichtungsmembran besteht aus F46 oder PFA, die Anzahl der Falten beträgt ≥ 120000-mal, und die Korrosionsbeständigkeit entspricht F4.

2. Durch die Verwendung der Schraubenhebestruktur ist die Öffnungs- und Schließkraft enorm und die Stabilität gut.

Liste der App-Temperaturgrenzen

Material	Mittlere Temperatur°C	Material	Mittlere Temperatur°C
CPVC	-20℃~ 95℃	PPH	-20℃~ 110℃
PVC	-0℃~ 65℃	PVDF	-40℃~ 150℃
FRPP	-14℃~ 90℃

Detailzeichnung der Membranventilbaugruppe

Nein.	Name	Material
1	Deckungslimit	ALS
2	Zucht	Stahl, Edelstahl.
3	Haltemutter	FRPP
4	Unterlegscheibe	FRPP
5	Rad	Legierungsmaterial
6	Platte	Stahl, Edelstahl
7	Doppelkopfbolzen und Mutter	Stahl, Edelstahl
8	Motorhaube	FRPP, PVDF, PVC, CPVC, PPH
9	Jochmutter	Ht300 Stahl
10	Stengel	Stahl, Edelstahl
11	Rabatt	FRPP, PVDF, UPVC, CPVC, PPH, Stahl, Edelstahl, C.I.FRP
12	Flim	EPDM, FPM
13	Membran	F46.PFA
14	Körper	FRPP, PVDF, UPVC, CPVC, PPH
15	Platte	Stahl, Edelstahl

Arbeitsdruck- und Arbeitstemperaturliste

Kaliber/MPa/℃	FRPP			PVDF			UPVC			CPVC
Kaliber/MPa/℃	14-40	41-60	61-100	40-60	61-90	91-140	20-40	41-60	61-80	0-40	41-60	61-90
15 (1/2")	0.8	0.8	0.7	1	0.9	0.7	0.8	0.8	0.7	0.7	0.7	0.6
20 (3/4")	0.8	0.8	0.7	1	0.9	0.7	0.8	0.8	0.7	0.7	0.7	0.6
25(1")	0.8	0.8	0.7	1	0.9	0.7	0.8	0.8	0.7	0.7	0.7	0.6
32 (11/4")	0.7	0.7	0.6	1	0.9	0.7	0.7	0.7	0.6	0.7	0.7	0.6
40 (11/2")	0.7	0.7	0.6	0.8	0.7	0.5	0.7	0.7	0.6	0.7	0.7	0.5
50(2")	0.7	0.7	0.6	0.8	0.6	0.5	0.7	0.7	0.6	0.7	0.7	0.5
65 (21/2")	0.7	0.7	0.6	0.8	0.5	0.4	0.7	0.7	0.6	0.7	0.7	0.5
80(3")	0.7	0.7	0.6	0.7	0.5	0.4	0.7	0.7	0.6	0.7	0.7	0.5
100(4")	0.7	0.7	0.6	0.6	0.5	0.4	0.7	0.7	0.6	0.7	0.6	0.5
125(5")	0.5	0.5	0.4	0.5	0.4	0.3	0.5	0.5	0.4	0.5	0.5	0.4
150(6")	0.5	0.5	0.4	0.5	0.3	0.2	0.5	0.5	0.4	0.5	0.4	0.3
200(8")	0.3	0.3	0.2	0.4	0.25	0.2	0.3	0.3	0.2	0.3	0.3	0.25
250 (10")	0.3	0.3	0.2	0.4	0.25	0.2	0.3	0.3	0.2	0.3	0.3	0.2

Dimensionsliste

DN (mm)	D1	D			L	h	n			Φ
DN (mm)	D1	GB	JIS	ANSI	L	h	GB	JIS	ANSI	GB	JIS	ANSI
15 (1/2")	95	65	70	2.38	125	14	4	4	4	14	15	16
20 (3/4")	105	75	75	2.76	135	18	4	4	4	14	15	16
25 (1")	115	85	90	3.13	145	18	4	4	4	14	19	16
32 (11/4")	135	100	100	3.45	160	18	4	4	4	18	19	16
40 (11/2")	145	110	105	3.88	180	20	4	4	4	18	19	16
50 (2")	160	125	120	4.74	210	21	4	4	4	18	19	19
65 (21/2")	180	145	140	5.49	250	22	4	4	4	18	19	19
80 (3")	195	160	150	6	300	24	8	8	4	18	19	19
100 (4")	215	180	175	7.5	350	26	8	8	8	18	19	19
125 (5")	245	210	210	8.5	400	30	8	8	8	18	23	22
150 (6")	280	240	240	9.51	455	30	8	8	8	22	23	22
200 (8")	335	295	290	11.75	570	35	8	12	8	22	23	22
250 (10")	390	350	355	14.25	680	38	12	12	12	22	25	25
300 (12")	445	400	400	17	680	38	12	16	12	22	25	25
