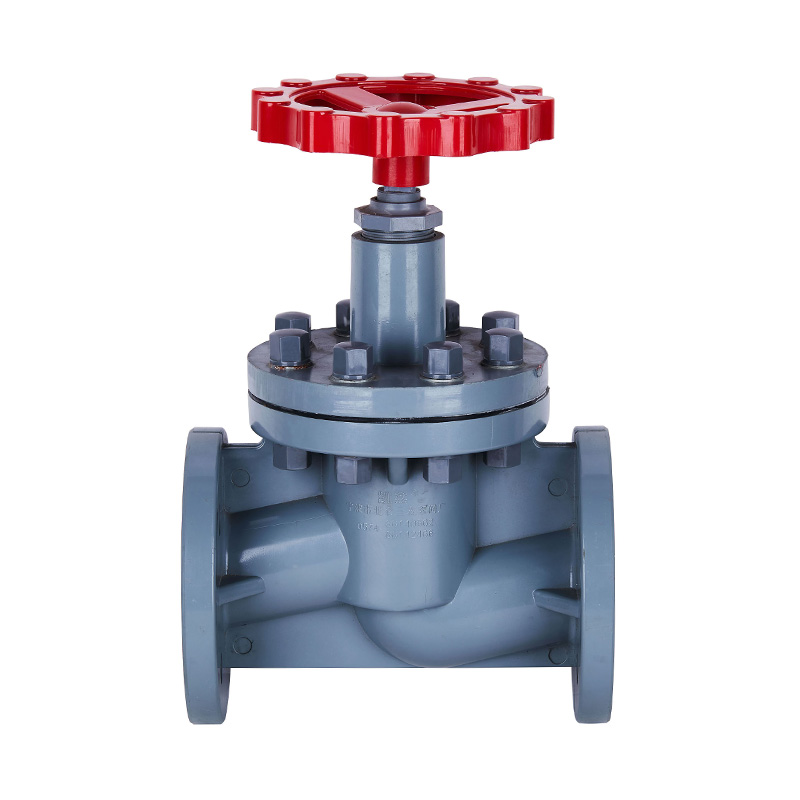

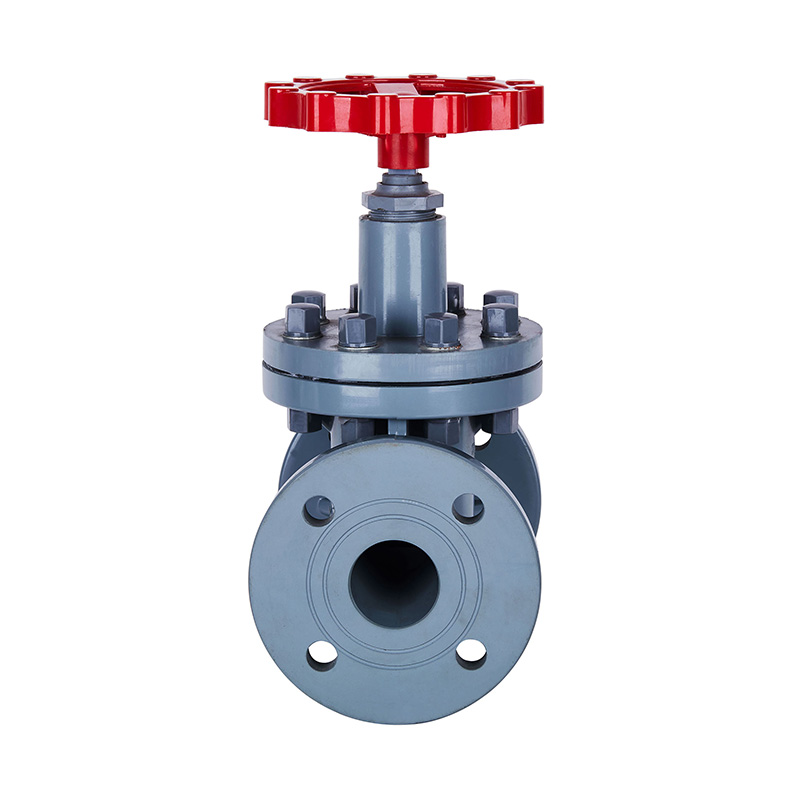

PVC-C J41F-10V Flansch-Absperrventil DN15-150 1/2"-6" ANSI-Standard

Durchgangsventil mit PVC-C-Flansch für hohe Temperaturen, DN15–DN150, chemisches und industrielles Kunststoffventil, ANSI-Standard
Modell: J41F-10V
Material: Kunststoff
Verbindungstyp: Flansch
Betriebsmodus: Manuell
Nenndruck: 10 kg
Durchflusskanal: Durchgangstyp
Struktur: Festes Kugelventil
Typ: Festes Durchgangsventil
Funktion: Bypassventil
Temperatur: Hohe Temperatur
Anwendung: Industrielle Nutzung, Wasseraufbereitung
Marke: KXPV
Spezifikation: DN15–DN150
Herkunft: Zhejiang, Ningbo

Druckklasse: 1,0 MPa (10 bar).

Produktstrukturmerkmale

1.Der Kunststoffventilkörper bietet eine hervorragende Korrosionsbeständigkeit und Verschleißfestigkeit.
2.Kompaktes Design, kostengünstig und leistungsstark.
3.Ventile zur Durchflusseinstellung verfügbar.

Liste der App-Temperaturgrenzen

Material Mittlere Temperatur℃ Material Mittlere Temperatur℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

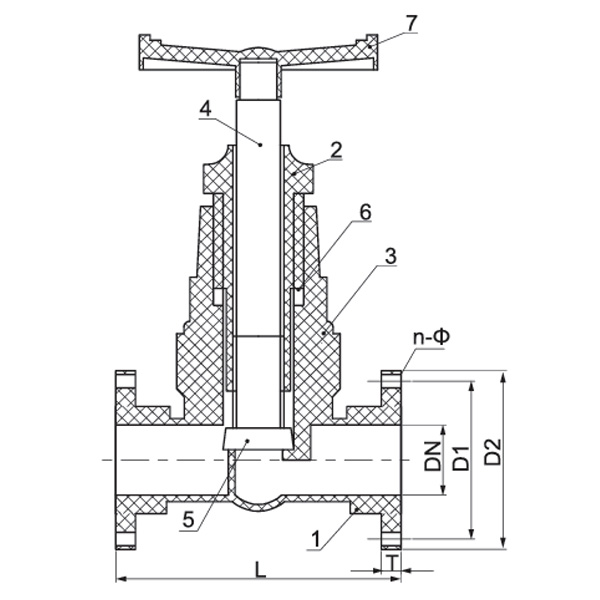

Teilematerialtabelle

Nein. Name Material Menge.
PVC-C PVC-U PVDF PPH FRPP
1 Körper PVC-C PVC-U PVDF PPH FRPP 1
2 Sperrblock PVC-C PVC-U PVDF PPH FRPP 1
3 Anschlüsse PVC-C PVC-U PVDF PPH FRPP 1
4 Stamm PVC-C PVC-U PVDF PPH FRPP 1
5 Verschlussdeckel PVC-C PVC-U PVDF PPH FRPP 1
6 Sten-Siegel PTFE 1
7 Rad Legierungsmaterial 1

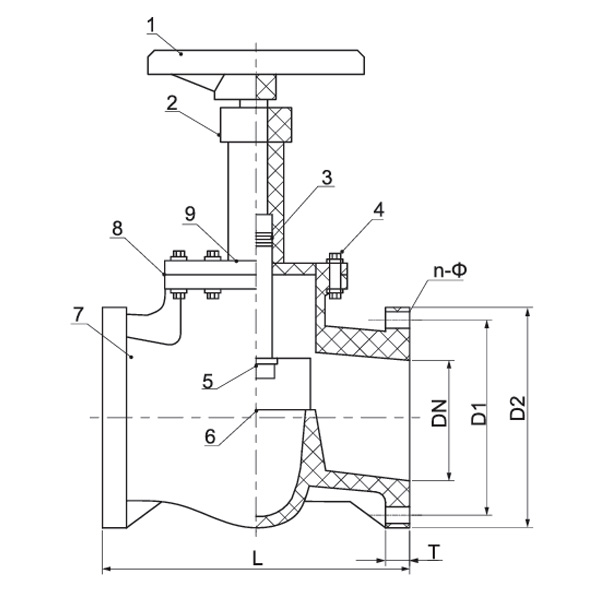

Nein. Name Material Menge.
PVC-C PVC-U PVDF PPH FRPP
1 Rad Legierungsmaterial 1
2 Mutter abdichten PVC-C PVC-U PVDF PPH FRPP 1
3 Sten-Siegel PTFE 1
4 Schraube Stahl 8
5 Stamm (PVC-C/PVC-U/PVDF/PPH/FRPP) StahlStahl 1
6 Verschließen PVC-C PVC-U PVDF PPH FRPP 1
7 Körper PVC-C PVC-U PVDF PPH FRPP 1
8 Dichtungsgummi FPM EPDM FPM EPDM 1
9 Motorhaube PVC-C PVC-U PVDF PPH FRPP 1

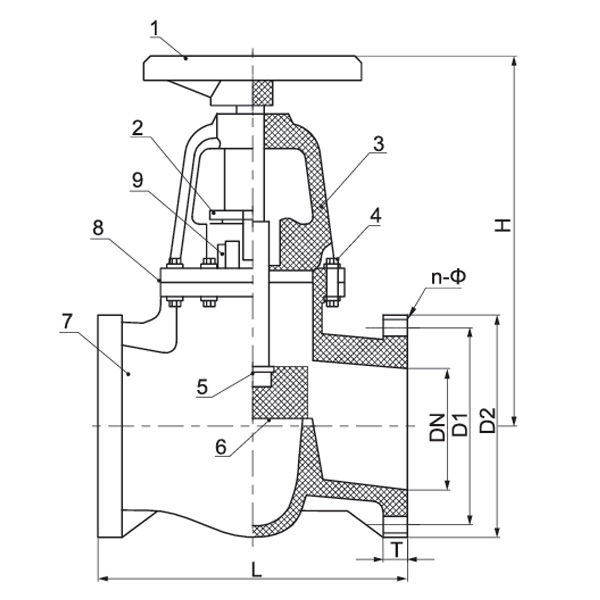

Nein. Name Material Menge.
PVC-C PVC-U PVDF PPH FRPP
1 Rad Legierungsmaterial 1
2 Mutter abdichten PVC-C PVC-U PVDF PPH FRPP 1
3 Unterstützung (PVC-C/PVC-U/PVDF/PPH/FRPP) StahlStahl 1
4 Schraube Stahl 8
5 Stamm (PVC-C/PVC-U/PVDF/PPH/FRPP) StahlStahl 1
6 Verschließen PVC-C PVC-U PVDF PPH FRPP 1
7 Körper PVC-C PVC-U PVDF PPH FRPP 1
8 Dichtungsgummi FPM EPDM FPM EPDM 1
9 Motorhaube PVC-C PVC-U PVDF PPH FRPP 1

Dimensionsliste

Spezifikation D1(mm) D2(mm) L(mm) T(mm) n-Φ(mm)
1/2"(15) 60 105 155 18 4-Φ14
3/4"(20) 70 105 155 18 4-Φ14
1"(25) 79 115 160 20 4-Φ14
1¼"(32) 89 135 185 20 4-Φ18
1½"(40) 98 150 200 20 4-Φ18

Spezifikation D1(mm) D2(mm) L(mm) T(mm) n-Φ(mm)
2"(50) 121 165 230 20 4-Φ18

Spezifikation D1(mm) D2(mm) L(mm) T(mm) n-Φ(mm)
1/2"(15) 60 105 155 18 4-Φ14
3/4"(20) 70 105 155 18 4-Φ14
1"(25) 79 115 160 20 4-Φ14
1¼"(32) 89 135 185 20 4-Φ18
1½"(40) 98 150 200 20 4-Φ18
