| Liste der App-Temperaturgrenzen |
| Material | Mittlere Temperatur℃ | Material | Mittlere Temperatur℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20℃~ 95℃ | PVC-U | -5℃~ 45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20℃~ 120℃ | PPH | -20℃~ 110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40℃~ 150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Produktstrukturmerkmale |
1. Die Dichtungsmembran besteht aus F46 oder PFA mit einer Faltfestigkeit von ≥ 120.000 Malen und einer mit F4 vergleichbaren Korrosionsbeständigkeit.
2. Der Schraubenhebemechanismus sorgt für ein geringes Öffnungs- und Schließmoment und eine hervorragende Stabilität.
3. Der Stellantrieb kann über einen Computer oder ein Kontrollzentrum ferngesteuert werden und den Durchfluss und Durchfluss des Mediums durch Öffnen und Schließen des Ventils steuern. Dies sorgt für mehr Komfort und Geschwindigkeit, senkt die Arbeitskosten und gewährleistet die Sicherheit der Arbeiter vor Ort.

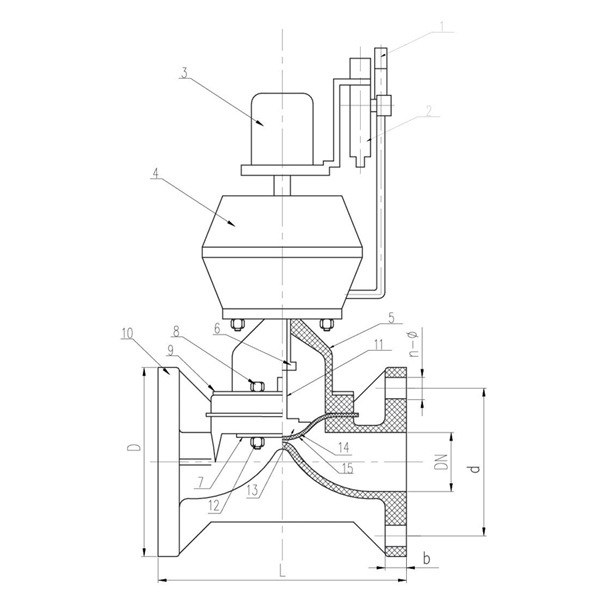

| Teilematerialtabelle |
| Nein. | Name | Material | Menge. | ||||||||||||||||||||||||||||||
| 1 | Magnetventil | 1 | |||||||||||||||||||||||||||||||
| 2 | Manometer | 1 | |||||||||||||||||||||||||||||||
| 3 | Signalrückmeldungsgerät | 1 | |||||||||||||||||||||||||||||||
| 4 | Pneumatischer Antrieb | Aluminiumlegierung | 1 | ||||||||||||||||||||||||||||||
| 5 | Motorhaube | PPH, PVC-C, PVC-U, PVDF, FRPP | 1 | ||||||||||||||||||||||||||||||
| 6 | Jochmutter | SS-Stahl、 Stahl | 1 | ||||||||||||||||||||||||||||||
| 7 | Platte | Q345, SS-Stahl | 2 | ||||||||||||||||||||||||||||||
| 8 | Schraube | Stahl,StainlessSteel | 4 | ||||||||||||||||||||||||||||||
| 9 | Platte | Q345, SS-Stahl | 2 | ||||||||||||||||||||||||||||||
| 10 | Körper | PPH, PVC-C, PVC-U, PVDF, FRPP | 1 | ||||||||||||||||||||||||||||||
| 11 | Stamm | Stahl,StainlessSteel | 1 | ||||||||||||||||||||||||||||||
| 12 | Mutterkappe | Stahl,StainlessSteel | 4 | ||||||||||||||||||||||||||||||
| 13 | Ventilplatte | PPH,PVC-C,PVC-U FRPP, PVDF/Gusseisen | 1 | ||||||||||||||||||||||||||||||
| 14 | Flim | EPDM, FPM | 1 | ||||||||||||||||||||||||||||||
| 15 | Membran | F46.PFA.PTFE | 1 | ||||||||||||||||||||||||||||||
| Dimensionsliste |
| 规 格 | D | d | L | b | n-Φ | ||||||||||||||||||||||||||||
| 15 | 95 | 65 | 125 | 14 | 4-Φ14 | ||||||||||||||||||||||||||||
| 20 | 105 | 75 | 135 | 18 | 4-Φ14 | ||||||||||||||||||||||||||||
| 25 | 115 | 85 | 145 | 18 | 4-Φ14 | ||||||||||||||||||||||||||||
| 32 | 135 | 100 | 160 | 18 | 4-Φ18 | ||||||||||||||||||||||||||||
| 40 | 145 | 110 | 180 | 20 | 4-Φ18 | ||||||||||||||||||||||||||||
| 50 | 160 | 125 | 210 | 22 | 4-Φ18 | ||||||||||||||||||||||||||||
| 65 | 180 | 145 | 250 | 24 | 4-Φ18 | ||||||||||||||||||||||||||||
| 80 | 195 | 160 | 300 | 24 | 8-Φ18 | ||||||||||||||||||||||||||||
| 100 | 225 | 180 | 350 | 28 | 8-Φ18 | ||||||||||||||||||||||||||||
| 125 | 245 | 210 | 400 | 30 | 8-Φ18 | ||||||||||||||||||||||||||||
| 150 | 280 | 240 | 455 | 30 | 8-Φ23x27 | ||||||||||||||||||||||||||||
| 200 | 335 | 295 | 570 | 40 | 8-Φ22 | ||||||||||||||||||||||||||||
| 250 | 390 | 350 | 680 | 38 | 12-Φ23 | ||||||||||||||||||||||||||||
| 300 | 445 | 400 | 680 | 38 | 12- Φ 23 | ||||||||||||||||||||||||||||
