Merkmale der Produktstruktur
1. Angemessene Struktur, zuverlässige Abdichtung, hervorragende Leistung, schönes Design.
2. Abriebfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und lange Lebensdauer.
3. Die Material-, Flansch- und Dichtungsgröße kann entsprechend den tatsächlichen Bedingungen oder Benutzern ausgewählt werden und alle Arten von technischen Anforderungen erfüllen.
Merkmale der Produktstruktur
1. Angemessene Struktur, zuverlässige Abdichtung, hervorragende Leistung, schönes Design.
2. Abriebfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und lange Lebensdauer.
3. Die Material-, Flansch- und Dichtungsgröße kann entsprechend den tatsächlichen Bedingungen oder Benutzern ausgewählt werden und erfüllt alle Arten von technischen Anforderungen.

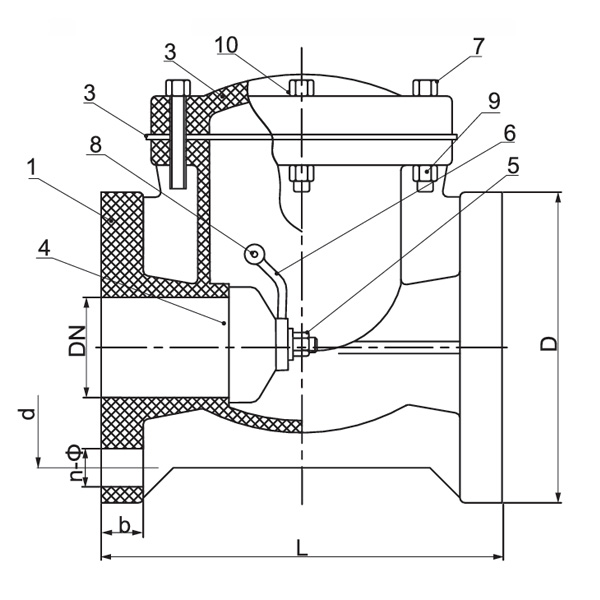

| Materialliste der Teile |
| Nein. | Name | Material |
| 1 | Hutmutter | FRPP |
| 2 | Sechskantmuttern | Stahl |
| 3 | Folgende plece | Stahl |
| 4 | Motorhaube | FRPP, PVDF, CPVC, UPVC, PPH |
| 5 | Doppelköpfiger Bolzen | Stahl |
| 6 | Gummischeibe | EPDM.FPM |
| 7 | Sieb | FRPP, PVDF, CPVC, UPVC, PPH |
| 8 | Sechskantmuttern | Stahl |
| 9 | Hutmutter | FRPP |
| 10 | Körper | FRPP, PVDF, CPVC, UPVC, PPH |
| Dimensionsliste |
| Durchmesser (mm) Nenndurchmesser | Größe des Flanschtyps (mm) | Größe mit Schraubverschluss | Durchmesser (mm) Nenndurchmesser | Erhält fügt die Schriftgröße ein | Betriebsdruck (Mpa) | ||||
| D2 | D1 | L | T | n-Φ | L | L | |||
| 25(1") | 115 | 85 | 160 | 16 | 4-14 | 189 | 32 | 189 | 0.6 |
| 32 (1-1/4") | 140 | 100 | 180 | 17 | 4-18 | 210 | 40 | 210 | 0.6 |
| 40 (1-1/2") | 150 | 110 | 200 | 18 | 4-18 | 238 | 50 | 238 | 0.6 |
| 50(2") | 165 | 125 | 230 | 20 | 4-18 | 280 | 63 | 280 | 0.6 |
| 65 (2-1/2") | 185 | 145 | 290 | 22 | 4-18 | 301 | 75 | 301 | 0.6 |
| 80(3") | 200 | 160 | 310 | 25 | 8-18 | 371 | 90 | 371 | 0.6 |
| 100 (4") | 220 | 180 | 350 | 25 | 8-18 | 504 | 110 | 504 | 0.6 |
| 125(5") | 250 | 210 | 400 | 30 | 8-18 |
|
|
| 0.5 |
| 150(6") | 285 | 240 | 480 | 30 | 8-23 |
|
|
| 0.4 |
| 200(8") | 340 | 295 | 500 | 35 | 8-23 |
|
|
| 0.4 |
| 250 (10") | 390 | 350 | 585 | 38 | 12-23 |
|
|
| 0.4 |
