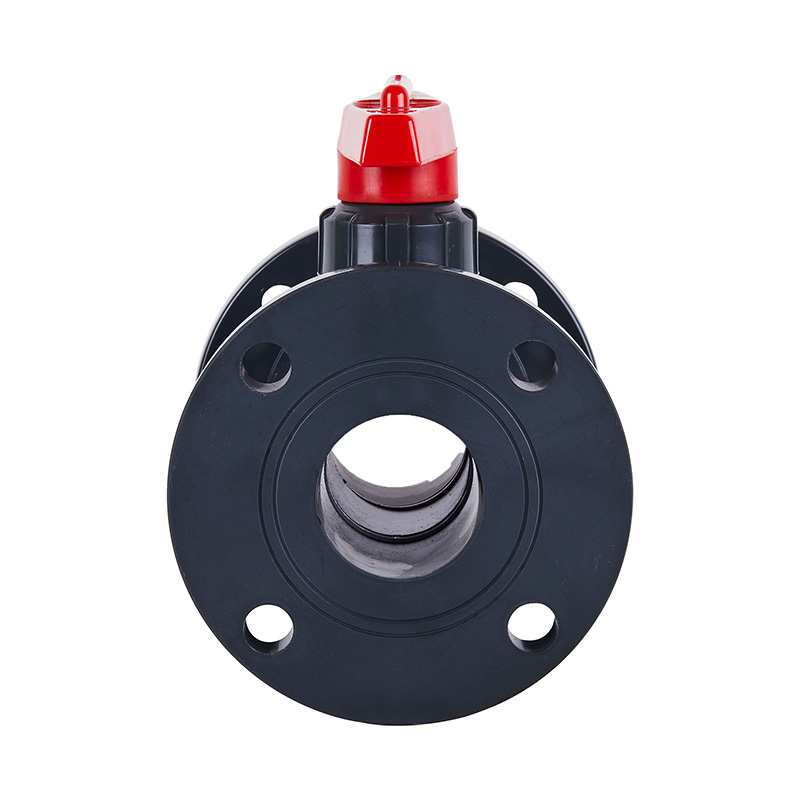

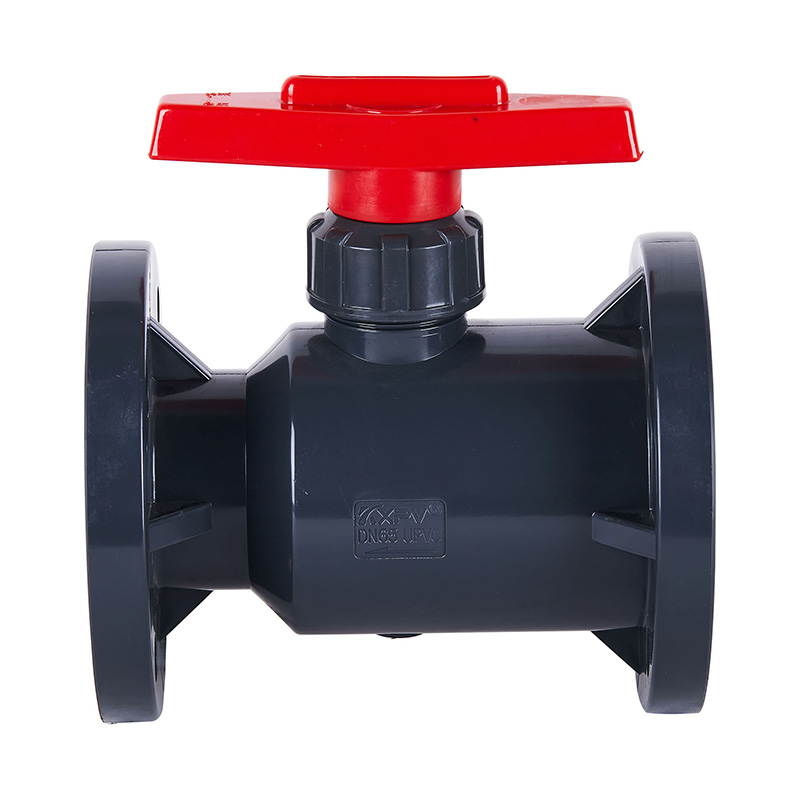

PVC-U Q41F-10U Flansch-Absperrventil DN15-300 1/2"-12" ANSI-Standard

Hochwertiges, hitzebeständiges chemisches PVC-U-Flanschkugelventil, PVC-ANSI-Standard, industrielles Sanitärkunststoffventil, ANSI-Standard
Modell: Q41F-10U
Material: Kunststoff
Verbindungstyp: Flansch
Betriebsmodus: Manuell
Nenndruck: 10 kg
Durchflusskanal: Durchgangstyp
Struktur: Fester Kugelhahn
Funktion: Industrielle Anwendung
Temperatur: Hohe Temperatur
Anwendung: Industrielle Nutzung, Wasseraufbereitungssysteme
Spezifikation: DN15–DN100
Standard: ANSI
HS-Code: 8481804090

Druckklasse: 1,0 MPa (10 bar).

Produktstrukturmerkmale

1.Die Kugelhähne der technischen Kunststoffserie bestehen aus korrosionsbeständigen thermoplastischen Materialien wie FRPP, PVDF, PVC-C, PVC-U und PPH, die durch einmaliges Spritzgießen hergestellt werden und eine starke Korrosionsbeständigkeit bieten.
2. Zuverlässige Abdichtung mit geringem Betriebsdrehmoment.
3.Geringer Flüssigkeitswiderstand und schnelles Öffnen und Schließen.
4.Einfache Struktur mit attraktivem Aussehen.

Liste der App-Temperaturgrenzen

Material Mittlere Temperatur℃ Material Mittlere Temperatur℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Teilematerialtabelle

Nein. Name Material Menge.
1 Griff Legierungsmaterial 1
2 Stamm PVC-C, PVC-U, PVDF, PPH, FRPP 1
3 Innenstopfen PVC-C-C, PVC-U, PVDF, PVC-C-C, PVC-C 1
4 Sicherungsmutter PVC-C, PVC-U, PVDF, PPH, FRPP 1
5 Körper PVC-C, PVC-U, PVDF, PPH, FRPP 1
6 Sten-Siegel PTFE 4/5
7 Sten-Siegel PTFE 2
8 Kugel PVC-C, PVC-U, PVDF, PPH, FRPP 1
9 Sitz abdichten PVC-C, PVC-U, PVDF, PPH, FRPP 1

Nein. Name Material Menge.
1 Rad Gusseisen 1
2 Stamm (FRPP, FRPP, PVDF, FRPP, FRPP) Eisen 1
3 Innenstopfen (PVC-C,PVC-C,PVDF,PVC-C,PVC-C)-C 1
4 Schneckengetriebe Gusseisen 1
5 Dichtungsring PTFE 1
6 Körper PVC-C, PVC-U, PVDF, PPH, FRPP 4/5
7 Dichtungsring PTFE 2
8 Kugel PVC-C, PVC-U, PVDF, PPH, FRPP 1
9 Sitz abdichten PVC-C, PVC-U, PVDF, PPH, FRPP 1

Dimensionsliste

Spezifikation d
(mm)
D
(mm)
L
(mm)
b
(mm)
n-Ф
(mm)
2"(50) 121 160 185 22 4-Φ19
4"(100) 191 215 285 25 8-Φ19
5"(125) 216 245 357 31 8-Φ22
6"(150) 241 280 410 30 8-Φ23

Spezifikation d
(mm)
D
(mm)
L
(mm)
b
(mm)
n-Ф
(mm)
8"(200) 299 335 400 35 8-Φ23
10"(250) 362 406 450 38 12-Φ25
