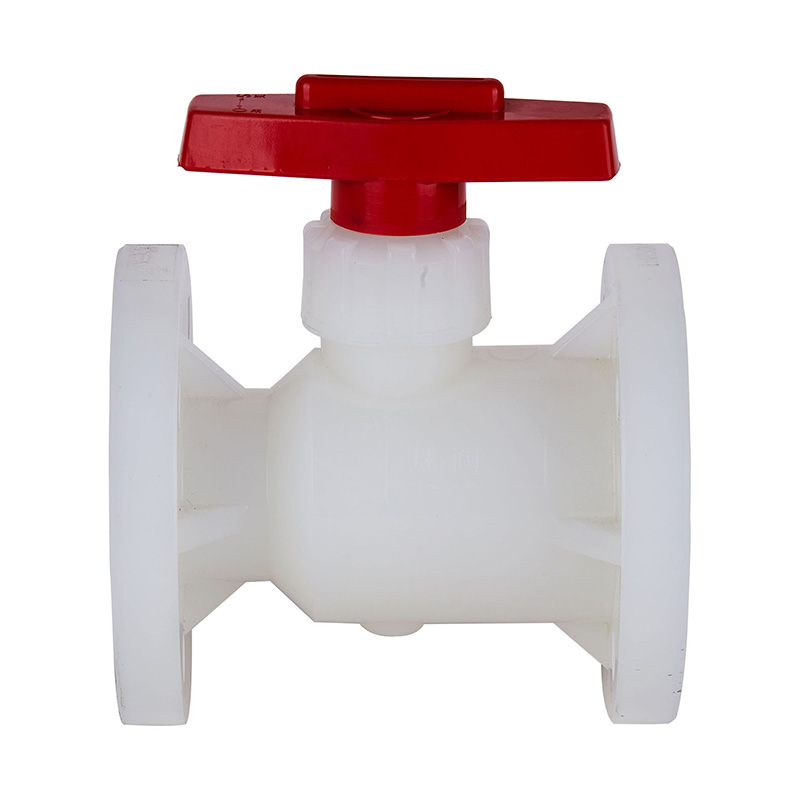

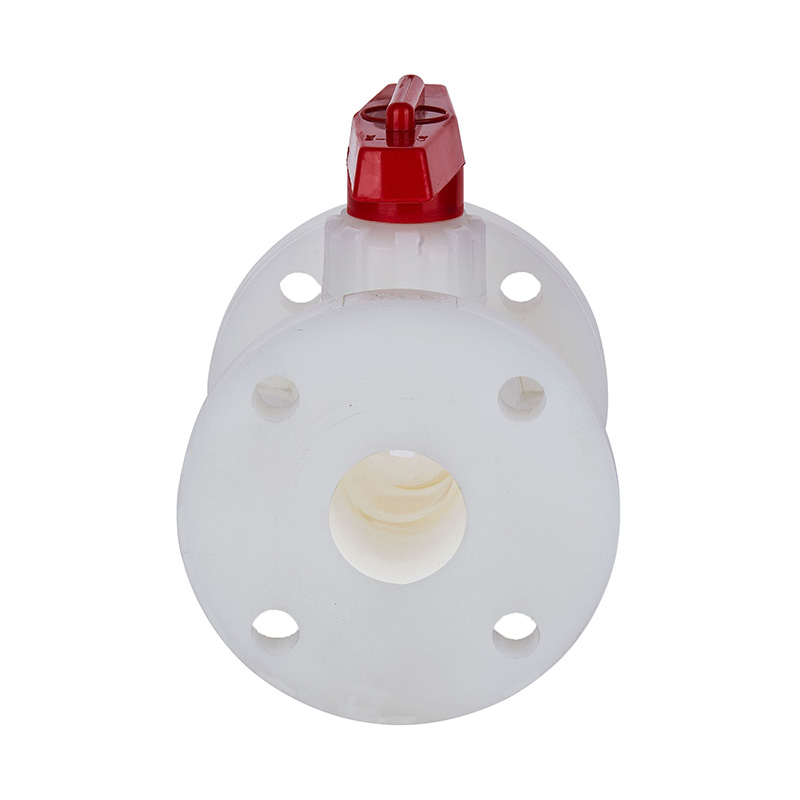

PVDF Q41F-10F Flanschkugelhahn DN20-100 20A-100A JIS-Standard

Beste Qualität, weißes 3-Zoll-, 5-Zoll-, 10-Zoll-PVDF-Flanschkugelventil, Zweiwege-PVDF-Segmentschaftventil aus Kunststoff, JIS-Standard
Modell: Q41F-10F
Typ: Kugelhahn, 2-Wege
Material: Kunststoff
Farbe: Weiß
Verbindungstyp: Flansch
Energiemodus: Manuell
Nenndruck: 10 kg
Durchgang: Geradeaus
Struktur: Fester Kugelhahn
Gehäusematerial: PVDF
Funktion: Bypassventil
Temperatur: Hohe Temperatur
Anwendung: Industrielle Verwendung, Verwendung in der Wasserindustrie
Größe: DN20-100
Standard: ANSI
Dichtungsmaterial: PTFE
Herkunft: Zhejiang, Ningbo
HS-Code: 8481804090
Mindestbestellmenge: 2 Stück

Druckklasse: 1,0 MPa (10 bar).

Produktstrukturmerkmale

1.Die Kugelhähne der technischen Kunststoffserie bestehen aus korrosionsbeständigen thermoplastischen Materialien wie FRPP, PVDF, PVC-C, PVC-U und PPH, die durch einmaliges Spritzgießen hergestellt werden und eine starke Korrosionsbeständigkeit bieten.
2. Zuverlässige Abdichtung mit geringem Betriebsdrehmoment.
3.Geringer Flüssigkeitswiderstand und schnelles Öffnen und Schließen.
4. Einfache Struktur mit attraktivem Aussehen.

Liste der App-Temperaturgrenzen

Material Mittlere Temperatur℃ Material Mittlere Temperatur℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Detailzeichnung der Kugelhahnbaugruppe von Boddily Form

Teilematerialtabelle

Nein. Name Material
1 Griff Legierungsmaterial
2 Sicherungsmutter FRPP, PVDF, PVC-U, PVC-C, PPH
3 Fixierring FRPP, PVDF, PVC-U, PVC-C, PPH
4 Stamm FRPP, PVDF, PVC-U, PVC-C, PPH
5 Stammsiegel PTFE
6 Versiegelte Kugel PTFE
7 Sitz abdichten FRPP, PVDF, PVC-U, PVC-C, PPH
8 Kugel FRPP, PVDF, PVC-U, PVC-C, PPH
9 Körper FRPP, PVDF, PVC-U, PVC-C, PPH
Dimensionsliste

DN (mm) D d L h n Ø
20(3/4") 105 75 120 17 4 15
25(1") 120 90 130 16 4 19
32(1 1/4") 135 100 145 18 4 19
40(1 1/2") 145 105 168 20 4 19
50(2") 160 120 180 20 4 19
65(2 1/2") 180 140 225 22 4 19
80(3") 195 150 260 25 4 19
100(4") 215 175 280 25 8 19
