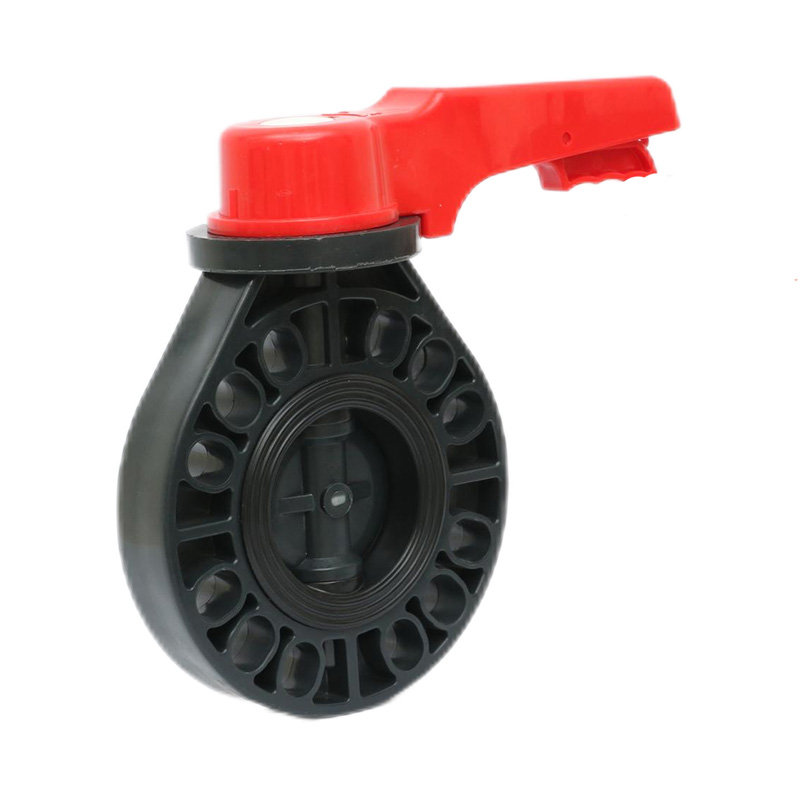

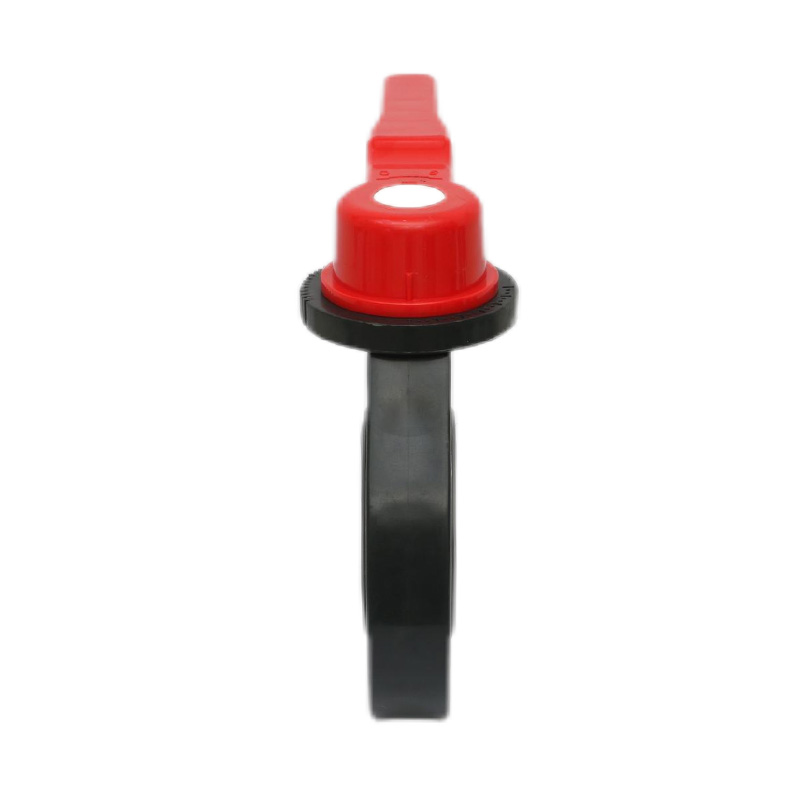

Hauptstrukturmerkmale
1. Das Ventil ist klein und leicht, einfach zu zerlegen und zu reparieren und kann an jeder Position installiert werden.
2. Die Struktur ist einfach und kompakt, das Betriebsdrehmoment ist gering und die 90 ° -Drehung wird schnell geöffnet.
3. Die Strömungseigenschaften sind tendenziell gerade und die Anpassungsleistung ist gut
Materialliste der Teile |
Nein. | Name | Material |
1 | Kopf anfassen | Legierungsmaterial |
2 | Sechskantmutter | Stahl, Edelstahl |
3 | Handrad | Legierungsmaterial |
4 | Stengel | Stahl, Edelstahl |
5 | Frühling | Stahl |
6 | Stellen Sie die Positionierungsplatte ein | Legierungsmaterial |
7 | Stift | Stahl |
8 | Ortungsstange | Legierungsmaterial |
9 | Körper | FRPP, PVDF, CPVC, UPVC, PPH |
10 | Dichtungsgummi | EPDM,FPM |
11 | Rabatt | FRPP, PVDF, CPVC, UPVC, PPH |
Dimensionsliste |
Durchmesser (mm) | D1 | D2 | D3 | L | n-Φ | ||||
GB | JIS | ANSI | GB | JIS | ANSI | ||||
32 (11/4") | 140 | 100 | 100 | 3.45 | 35 | 35 | 4-Φ17×25 | 4-019 | 4-016 |
40 (11/2") | 150 | 110 | 105 | 3.88 | 45 | 40 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
50 (2") | 160 | 125 | 120 | 4.74 | 51 | 42 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
65 (2 1/2") | 180 | 145 | 140 | 5.49 | 66 | 47 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
80 (3") | 200 | 160 | 150 | 6 | 79 | 45 | 8-Φ18×22 | 8-Φ19 | 4-Φ19 |
100 (4") | 220 | 180 | 175 | 7.5 | 98.5 | 55 | 8-Φ18×22 | 8-Φ19 | 8-Φ19 |
125 (5") | 250 | 210 | 210 | 8.5 | 125 | 65 | 8-Φ18×22 | 8-Φ23 | 8-Φ22 |
150 (6") | 290 | 240 | 240 | 9.51 | 148 | 75 | 8-Φ22×28 | 8-Φ23 | 8-Φ22 |
200 (8") | 340 | 295 | 290 | 11.75 | 201 | 85 | 8-Φ24×28 | 12-Φ23 | 8-Φ22 |
