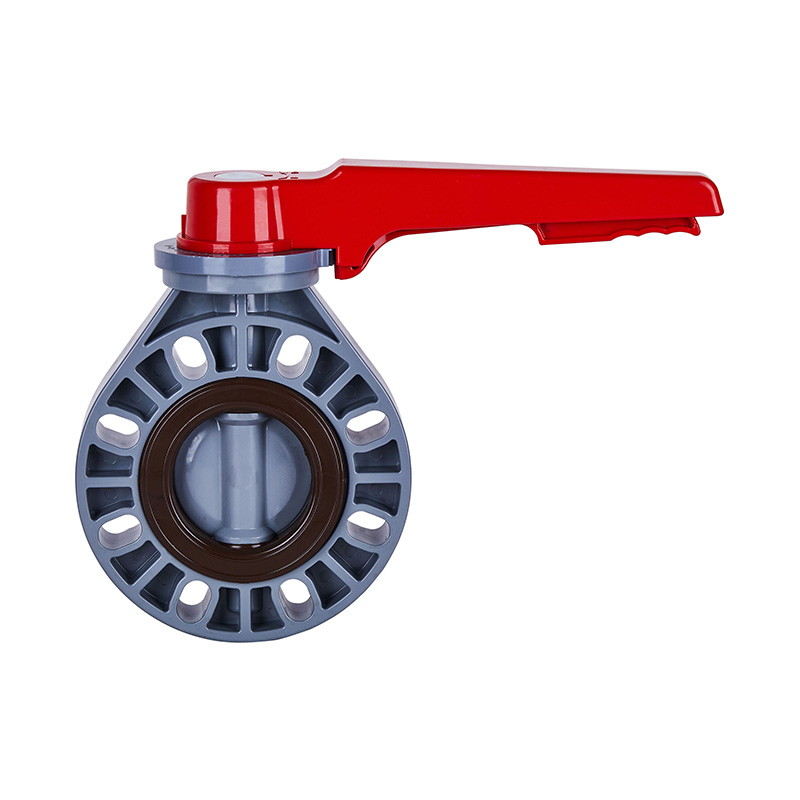

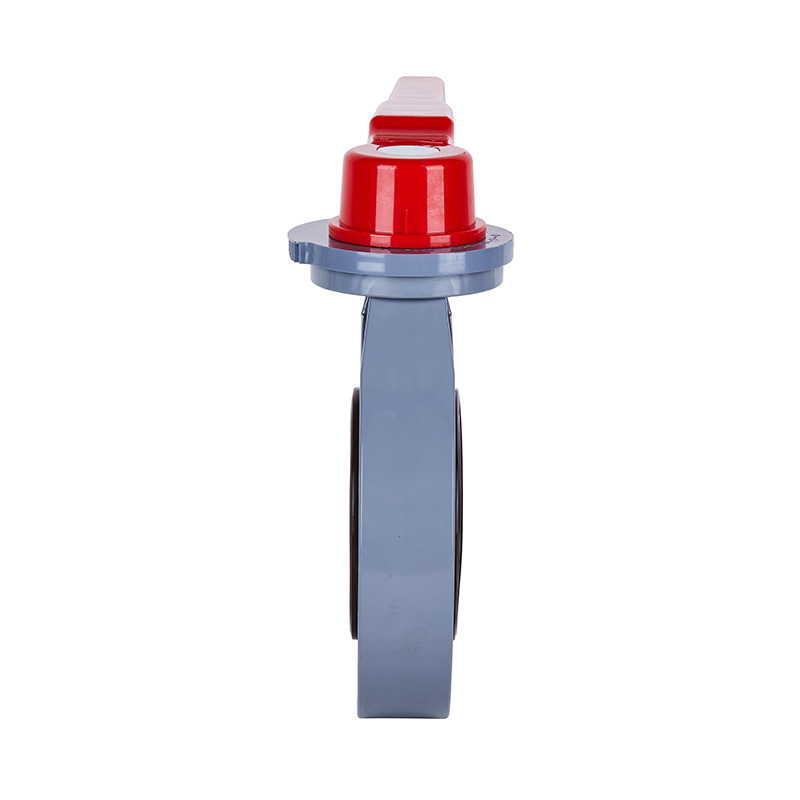

PVC-C D71X-10V Griff-Absperrklappe DN15-200 15A-200A JIS-Standard

Kundenspezifisches neues manuelles Absperrklappenventil aus PVC-C mit Schaft DN15-200, grau, DIN JIS ANSI-Standard, 4-Zoll-Kunststoffventil mit Flanschende, JIS-Standard
Markenname: KXPV
Modell: D71X-10V
Anwendung: Allgemein
Material: Kunststoff
Farbe: Grau, Schwarz, Rot
Mittlere Temperatur: Hoch, Mittel
Druck: Mittel
Stromquelle: Manuell
Medium: Säure
Anschlussgröße: DN15-200
Struktur: Schmetterling
Gehäusematerial: PVC-C
Anschluss: Flanschende
Standard: GB/T27725
Verwendung: Industriell
Arbeitstemperatur: -20 ~ 95 °C
Lieferzeit: 7 Tage
Mindestbestellmenge: 1 Stück

Druckklasse: 1,0 MPa (10 bar).

Produktstrukturmerkmale
1.Das Ventil ist kompakt und leicht, leicht zu zerlegen und zu warten und kann in jeder Position installiert werden.
2. Einfache und kompakte Struktur mit geringem Betätigungsdrehmoment, die eine schnelle 90°-Drehung für ein schnelles Öffnen ermöglicht.
3. Lineare Strömungseigenschaften mit hervorragender Regelleistung
Liste der App-Temperaturgrenzen

Material Mittlere Temperatur℃ Material Mittlere Temperatur℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Teilematerialtabelle

Nein.

Name

Material

1

Griffkopf

Legierungsmaterial

2

Sechskantmutter

Stahl, Edelstahl

3

Griff

Legierungsmaterial

4

Stamm

Stahl, Edelstahl

5

Frühling

Stahl

6

Passen Sie die Positionierungsplatte an

Legierungsmaterial

7

Pin

Stahl

8

Positionierungsstange

Legierungsmaterial

9

Körper

FRPP, PVDF, PVC-C, PVC-U, PPH

10

Dichtungsgummi

EPDM, FPM

11

Scheibe

FRPP, PVDF, PVC-C, PVC-U, PPH

Detailzeichnung der Griff-Absperrklappenbaugruppe

Teilematerialtabelle

NEIN.

Teilename

Material

Menge.

1

Griff

Legierungsmaterial

1

2

Positionierungsstange

Legierungsmaterial

1

3

Positionierungsplatte

Legierungsmaterial

1

4

Nußbecher

FRPP

4

5

Körper

FRPP, PVDF, PVC-C, PVC-U, PPH

1

6

Scheibe

FRPP, PVDF, PVC-C, PVC-U, PPH

1

7

Dichtungsgummi

EPDM, FPM

1

8

Stamm

Stahl, Edelstahl

1

9

Pin

Stahl

1

Dimensionsliste

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
