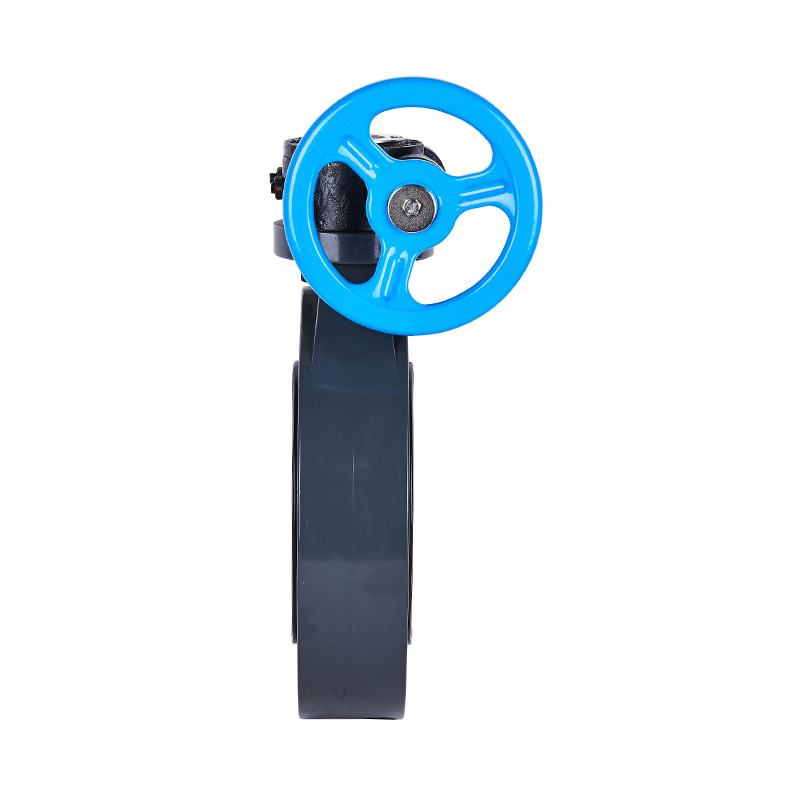

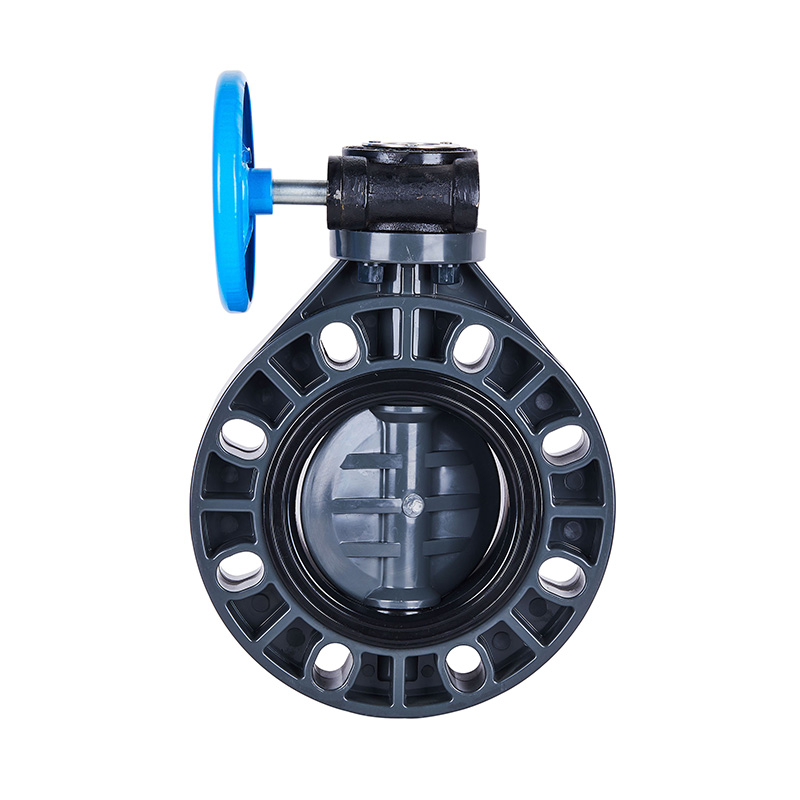

PVC-U D371X-10U Schneckengetriebe-Absperrklappe DN40-1000 40A-1000A JIS-Standard

Neuankömmling PVC-U-Schneckengetriebe-Absperrklappe, DN40-1000, industrielles Weichdichtungs-Kunststoffventil mit Mitteldichtung, JIS-Standard
Modell: DN40-1000
Stromquelle: Manuell
Verbindungstyp: Wafer
Struktur: Mitteldichtung
Dichtungstyp: Zwangsdichtung
Vorbau: Standard
Druckklasse: 1,0 MPa (10 bar)
Arbeitstemperatur: -5 ~ 45 °C
Material der Dichtfläche: Weichdichtung
Anwendung: Industrielle Verwendung, Verwendung in der Wasserindustrie
Schaftmaterial: Stahl, Edelstahl
Marke: KXPV
Spezifikation: DN40-1000
Herkunft: Zhejiang, Ningbo

Produktstrukturmerkmale
1.Das Ventil ist kompakt und leicht, leicht zu zerlegen und zu warten und kann in jeder Position installiert werden.
2. Einfache und kompakte Struktur mit geringem Betätigungsdrehmoment, die eine schnelle 90°-Drehung für ein schnelles Öffnen ermöglicht.
3. Lineare Strömungseigenschaften mit hervorragender Regelleistung

Liste der App-Temperaturgrenzen

Material Mittlere Temperatur℃ Material Mittlere Temperatur℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Teilematerialtabelle

Nein.

Name

Material

1

Rad Gusseisen, Aluminiumlegierung

2

Schneckengetriebebär Stahl

3

Daten-IPate Aluminium

4

Sechskantschraube Stahl, Edelstahl

5

Schneckengetriebedeckel Gusseisen, Aluminiumlegierung

6

Schneckengetriebe Gusseisen, Aluminiumlegierung

7

Begrenzungsbolzen Stahl, Edelstahl

8

Stamm Stahl, Edelstahl

9

Doppelköpfiger Bolzen Stahl, Edelstahl

10

Sechskantmutter Stahl, Edelstahl

11

Dichtungsgummi EPDM, FPM
12 Ventilplatte FRPP, PVDF, PVC-C, PVC-U, PPH
13 Körper FRPP, PVDF, PVC-C, PVC-U, PPH

Detailzeichnung der Absperrklappenbaugruppe mit Schneckengetriebe

Teilematerialtabelle

NEIN.

Teilename

Material

Menge.

1

Rad Gusseisen

1

2

Schneckengetriebe Gusseisen

1

3

Pin Stahl

1

4

Nußbecher FRPP

4

5

Körper FRPP, PVDF, PVC-C, PVC-U, PPH

1

6

Ventilplatte FRPP, PVDF, PVC-C, PVC-U, PPH

1

7

Dichtungsgummi EPDM, FPM

1

8

Stamm Stahl, Edelstahl

1

Dimensionsliste

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
250(10") 395 350 355 14.25 245.5 110 12-ø23X32,5 12-ø25X32,5 12-ø25X32,5
400(16") 597 515 510 21.26 399 140 16-ø27X43 16-ø27 16-ø30X43
450(18") 635 560 565 22.76 446 150 20-ø26X28,5 20-ø26X28,5 16-ø32X34. 5
500(20") 700 620 620 25 494 150 20-ø26X44 20-ø26X44 20-ø32X44
700(28") 928 820 840 34.02 670 185 24-ø31X44 24-ø33 24-ø35
800 (32 Zoll) 1060 950 950 38.5 755 220 24-ø41X60 28-ø33X38 24-ø41X60
1000 (40 Zoll) 1210 1160 1160 46.26 935 236 28-ø36X52 28-ø39 32-ø41
800 (32") 1060 950 950 38.5 755 220 24-Φ41X60 28-Φ33X39 24-Φ41X60
1000 (40") 1230 1160 1160 46.26 935 236 28-Φ36X52 28-Φ39 32-Φ41
