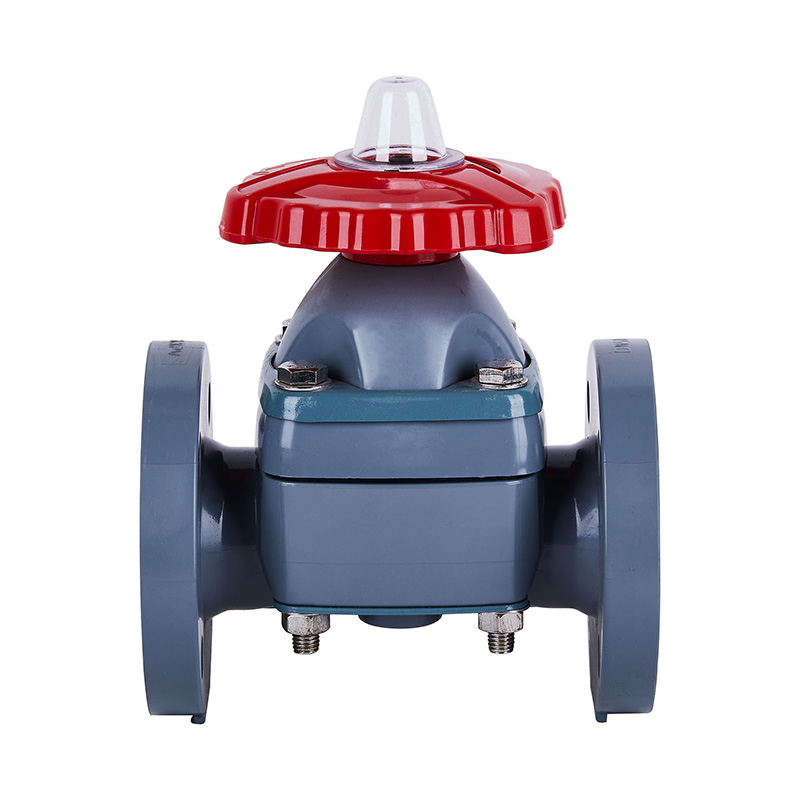

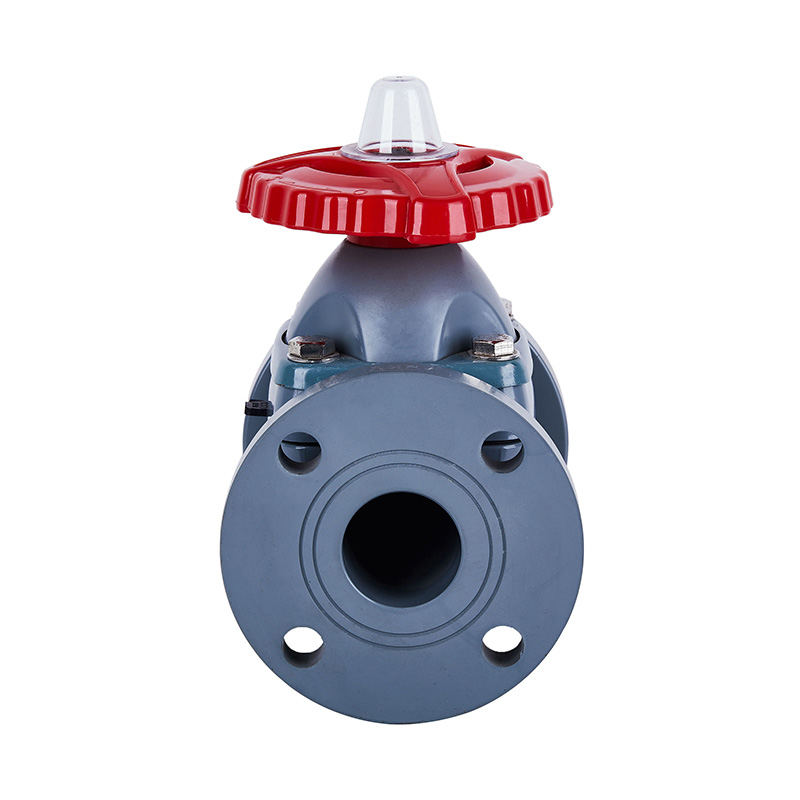

PVC-C G41F-10V FlanschmembranventilDN20、DN32-150 20A、32A-150A JIS-Standard

Extrem langlebiges, manuelles PVC-C-Flanschmembranventil für hohe Temperaturen für saure Flüssigkeiten und Wasserversorgung, JIS-Standard
Produktname: PVC-C-Membranventil
Farbe: Grau
Größe: DN20-150
Modell: G41F-10V
Anwendung: Allgemein
Material: Kunststoff
Mittlere Temperatur: Hoch, Mittel
Druck: Mittel
Stromquelle: Manuell
Medium: Säure
Anschlussgröße: DN20-150
Struktur: Membran
Anschluss: Flanschende
Zertifikat: ISO9001
Medium: Säure
Druckklasse: 1,0 MPa (10 bar)
Ventiltyp: 1-Wege
Dichtung: EPDM F46
Lieferzeit: 7 Tage
Mindestbestellmenge: 1 Stück

Produktstrukturmerkmale
1.Die Dichtungsmembran besteht aus F46 oder PFA mit einer Biegefestigkeit von ≥120.000 Zyklen und einer Korrosionsbeständigkeit, die F4 entspricht.
2. Das Ventil verfügt über eine Schraubenhebestruktur mit geringem Betriebsdrehmoment und ausgezeichneter Stabilität.

Liste der App-Temperaturgrenzen

Material Mittlere Temperatur℃ Material Mittlere Temperatur℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

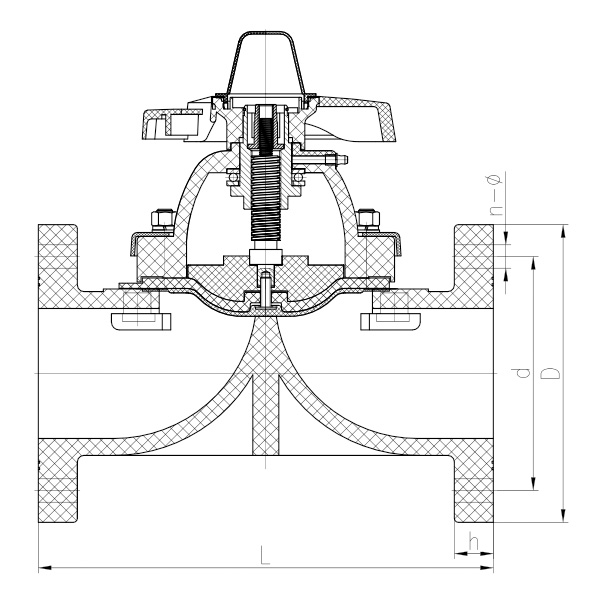

Detailzeichnung der Membranventilbaugruppe
Nein. Name Material
1 Deckungslimit WIE
2 Stud Stahl, Edelstahl
3 Sicherungsmutter FRPP
4 Waschmaschine FRPP
5 Rad Legierungsmaterial
6 Platte Stahl, Edelstahl
7 Doppelkopfbolzen und Mutter Stahl, Edelstahl
8 Motorhaube FRPP, PVDF, PVC-U, PVC-C, PPH
9 Jochmutter Stahl, Kupfer Ht300
10 Stamm Stahl, Edelstahl
11 Scheibe Gusseisen, FRPP, PVDF, PVC-U, PVC-C, PPH, Stahl, Edelstahl, C.I.FRP
12 Flim EPDM, FPM
13 Membran F46.PFA
14 Körper FRPP, PVDF, PVC-U, PVC-C, PPH
15 Platte Stahl, Edelstahl

Dimensionsliste

DN (mm) D d L h n Ø
20(3/4") 105 75 120 18 4 15X16
25(1) 115 90 130 18 4 19X20,5
32(1 1/4") 135 100 160 20 4 19X20,5
40(1 1/2") 145 105 180 20 4 19X20,5
50(2") 160 120 210 21 4 19X20,5
65(2 1/2") 180 140 250 22 4 19X20,5
80(3") 195 150 280 22 8 19X20,5
100(4") 229 175 340 24 8 19X20,5
125(5") 250 210 410 24 8 23
150(6") 280 240 480 26 8 23
