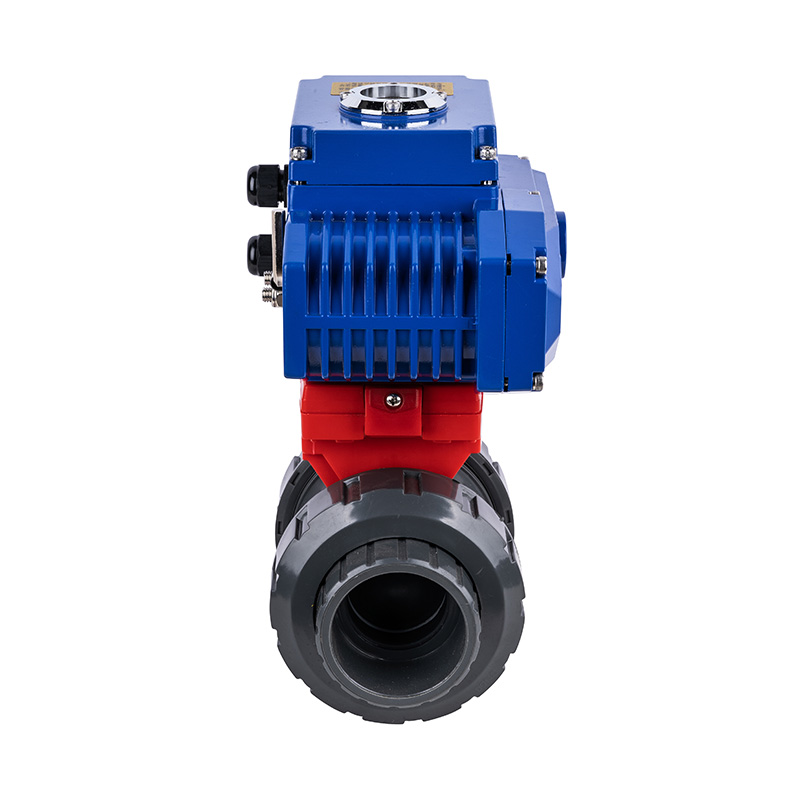

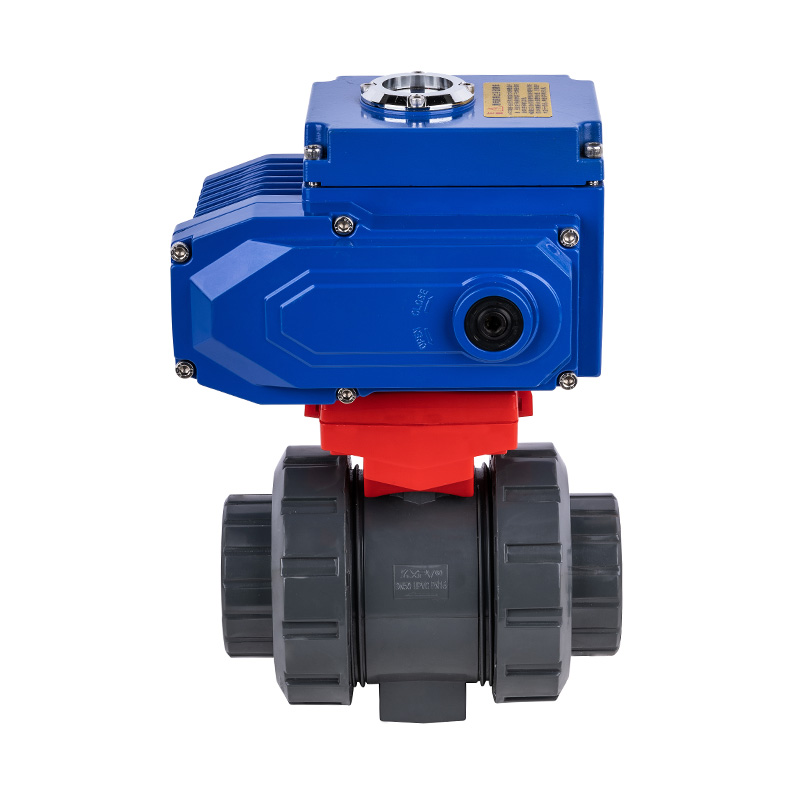

PVC-U D961F-10U Elektrischer Doppelanschluss-Kugelhahn DN15-100 1/2"-4" ANSI-Standard

Hochwertiger, äußerst langlebiger elektrischer Kugelhahn, elektrischer Hochtemperatur-Kugelhahn, geeignet für den ANSI-Standard der chemischen Industrie
Modell: D961F-10U
Material: Kunststoff
Verbindungstyp: Doppelverbindung
Betriebsmodus: Manuell
Nenndruck: 10 kg
Fließweg: Geradeaus
Struktur: Fester Kugelhahn
Funktion: Bypassventil
Temperatur: Hohe Temperatur
Anwendung: Industrielle Verwendung, Verwendung in der Wasserindustrie
Marke: KXPV
Größe: DN15-DN100
Herkunft: Zhejiang, Ningbo

Druckklasse: 1,0 MPa (10 bar).

Liste der App-Temperaturgrenzen

Material Mittlere Temperatur℃ Material Mittlere Temperatur℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Produktstrukturmerkmale

1.Die Kugelhähne der technischen Kunststoffserie bestehen aus FRPP, PVDF, PVC-C, PVC-U, PPH und anderen korrosionsbeständigen thermoplastischen Materialien, werden in einem einzigen Spritzgussverfahren geformt und bieten eine hohe Korrosionsbeständigkeit.
2.Die Dichtheit des PTFE-Sitzes kann entsprechend eingestellt werden.
3. Das Doppel-O-Ring-Design bietet doppelten Auslaufschutz.
4.Das Ventil zeichnet sich durch ein raffiniertes Aussehen, eine glatte Oberfläche, eine feine Verarbeitung und ein Vollstromdesign aus.
5.Der Stellantrieb kann über einen Computer oder ein Kontrollzentrum ferngesteuert werden, sodass das Ventil den Durchfluss und die Durchflussrate des Mediums regulieren kann, was den Betrieb komfortabler und effizienter macht und die Arbeitskosten senkt, während gleichzeitig die Sicherheit des Personals vor Ort gewährleistet wird

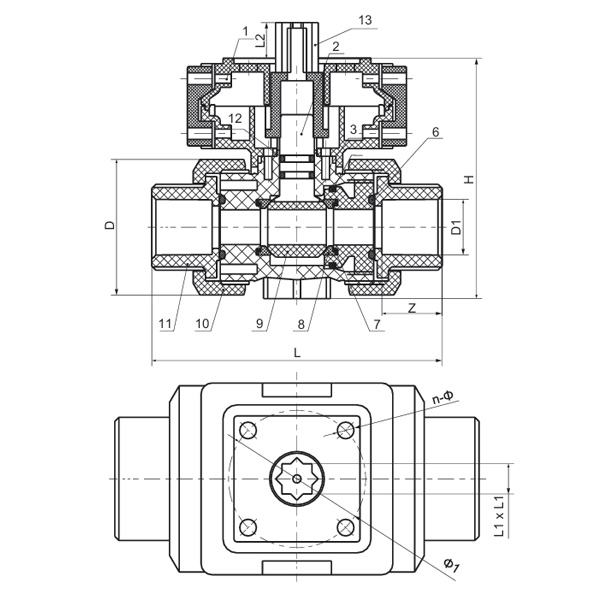

Teilematerialtabelle

Nein. Name Material Menge.
PVC-C PVC-U
1 Elektropneumatische Unterstützung Legierungsmaterial 1
2 Stamm PVC-C PVC-U 1
3 Körper PVC-C PVC-U 2
4 Dichtungssitz-O-Ring 1 FPM EPDM 1
5 Sitz abdichten PVC-C PVC-U 1
6 Sitzabdichtender O-Ring 2 FPM EPDM 2
7 Sitzabdichtender O-Ring 3 FPM EPDM 2
8 Sten-Siegel PTFE PTFE 2
9 Kugel PVC-C PVC-U 1
10 Kappenpresse PVC-C PVC-U 2
11 American Standard Union Fitting PVC-C PVC-U 2
12 StammO-Ringe FPM EPDM 2
13 StammConnectors Legierungsmaterial 1

Dimensionsliste

Spezifikation D(mm) D1(mm) L(mm) Z(mm) H(mm) Φ1(mm) L1XL1(mm) L2(mm) n-Φ1(mm)
1/2"(15) 50 21.34 110 22.5 87.8 Φ50 11x11 13 4-Φ6,5
3/4"(20) 58 26.67 126 25.5 97.5 Φ50 11x11 13 4-Φ6,5
1"(25) 70 33.4 140 29 106.6 Φ50 11x11 13 4-Φ6,5
1¼"(32) 85 42.16 160 32 123.5 Φ50 14x14 17 4-Φ6,5
1½"(40) 98 48.26 170 35 138.5 Φ50 14x14 17 4-Φ6,5
2"(50) 124 60.32 190 38.5 163.5 Φ50 14x14 17 4-Φ6,5
2½"(65) 135 73.02 230 45 191 Φ70 17x17 21 4-Φ9
3"(80) 158 88.9 280 48 222.5 Φ70 17x17 21 4-Φ9
4"(100) 192 114.3 340 57.5 261.5 Φ70 Φ102 22x22 21 4-Φ9 4-Φ11
