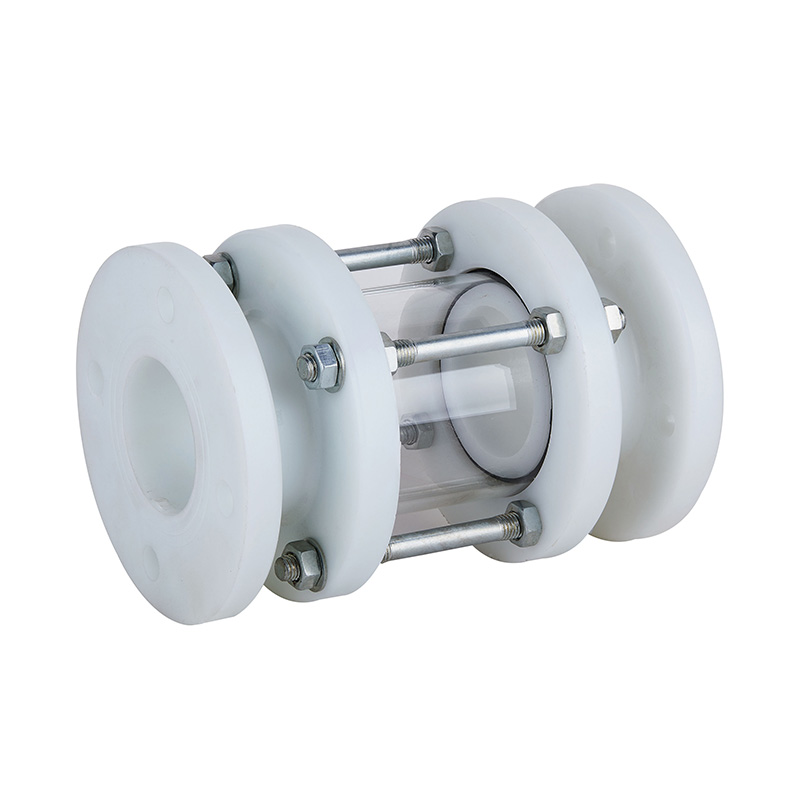

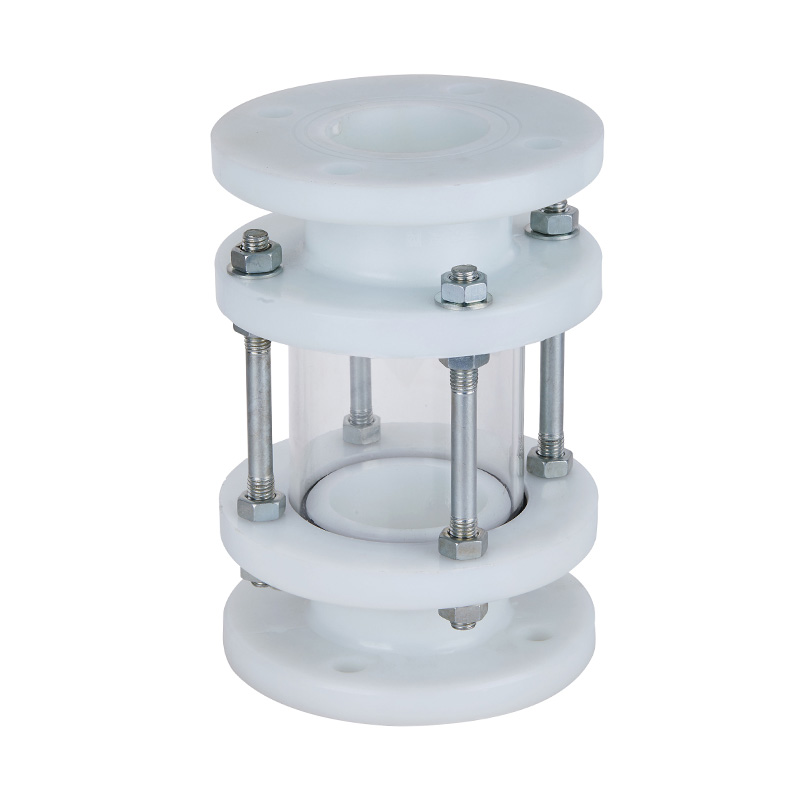

FRPP-Schauglas DN15-200 GB Standard

Graues FRPP-Schauglas DN15-200, Reduzierform, Hochdruck-Kunststoff-Ölstandsflansch-Schauglas, JIS-DIN-ANSI-Standard
Herkunft: Ningbo, Zhejiang
Markenname: KXPV
Material: GFK
Technik: Geschmiedet
Farbe: Grauschwarz
Anschluss: Flansch
Form: Reduzierend
Kopfcode: Sechseck
Produktname: Schauglas
Größe: DN15-150
Lieferzeit: 7 Tage
Mindestbestellmenge: 1 Stück
Lieferfähigkeit: 10.000 Stück pro Monat

Druckklasse: 1,0 MPa (10 bar).

Liste der App-Temperaturgrenzen

Material Mittlere Temperatur℃ Material Mittlere Temperatur℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Produktstrukturmerkmale

1. Kompaktes und attraktives Erscheinungsbild
2. Leicht und einfach zu installieren
3. Verschleißfest und leicht zu zerlegen, wodurch eine einfache Wartung gewährleistet wird
4. Aus Borosilikatglas gefertigt, ist es äußerst korrosionsbeständig und für eine Vielzahl von Anwendungen geeignet
5. Geeignet für die meisten rauen Arbeitsumgebungen und zeichnet sich durch eine lange Lebensdauer aus

Teilematerialtabelle

Detailzeichnung der Schauglas-Baugruppe

Nein.

Name

Material

1

Grundlage

FRPP, PVDF, PVC-C, PVC-U, PPH

2

Sechskantmutter

Stahl

3

Doppelköpfiger Bolzen

Stahl

4

Glas

Glas

5

Waschmaschine

EPDM, FPM

6

Grundlage

FRPP, PVDF, PVC-C, PVC-U, PPH

Dimensionsliste



DN(mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI
25(1/2") 115 85 90 79.4 240 14 4-Φ14 4-Φ19 4-Φ16
32(11/4") 150 100 100 232 16 4-Φ18 4-Φ19
40(11/2") 150 110 105 98.4 232 16 4-Φ18 4-Φ19 4-Φ16
50(2") 165 125 120 120.7 233 16 4-Φ18 4-19 4-Φ18
65(21/2") 195 145 140 139.7 278 19 4-Φ18 4-19 4-Φ18
80(3") 195 160 150 152.4 278 20 8-Φ18 8-Φ19 4-Φ18
100(4") 220 180 175 190.5 310 21 8-Φ18 8-Φ19 8-Φ18
125(5") 250 210 210 215.9 350 26 8-Φ18 8-Φ23 8-Φ22
150(6") 285 240 240 241.3 385 26 8-Φ22 8-Φ23 8-Φ22
200(8") 340 295 298.5 400 30 8-Φ22 8-Φ22
250(10") 406 350 355 362 400 30 12-Φ22 12-Φ25 12-Φ26
300(12") 475 400 431.8 440 32 12-Φ22 12-Φ26
