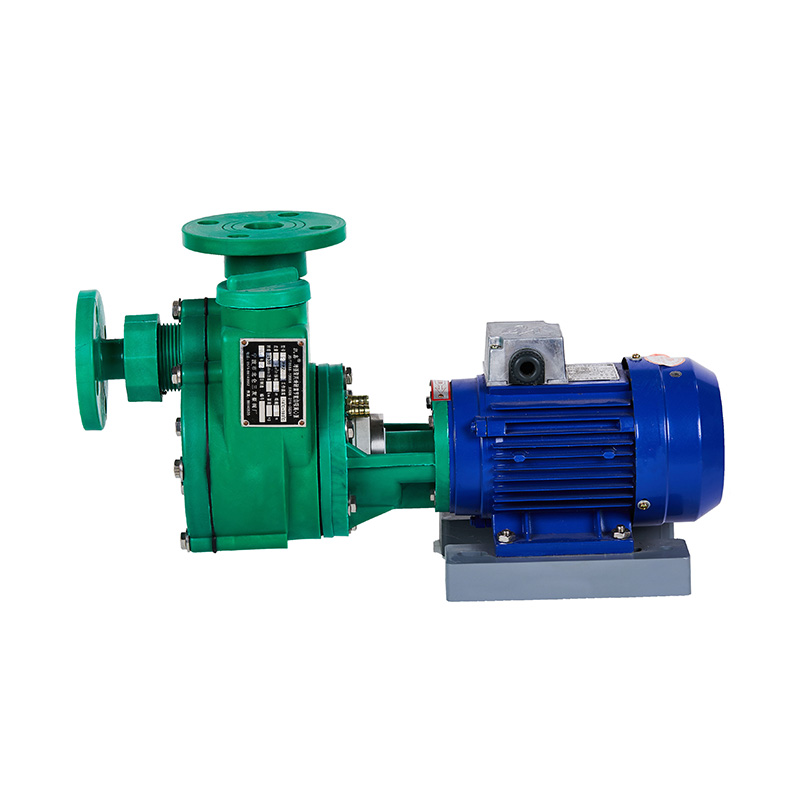

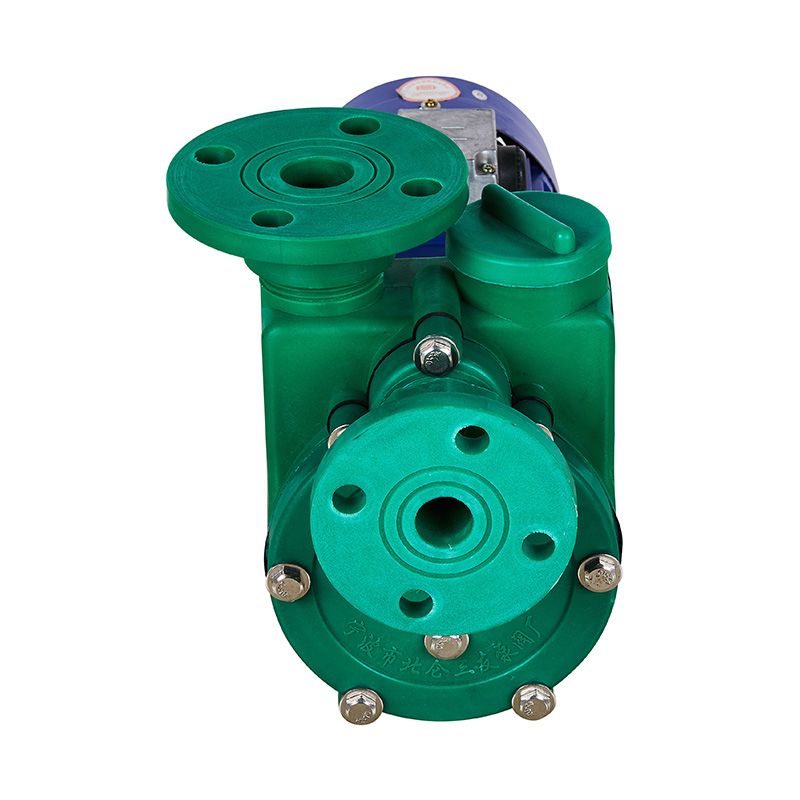

FPZ Direktgekoppelte selbstansaugende Pumpe GB-Standard

Kundenspezifische, korrosionsbeständige, direkt angeschlossene, selbstansaugende Kunststoffpumpe der FV-Serie. Korrosionsbeständige, direkt angeschlossene, selbstansaugende Monoblock-Mini-PVDF-Hochdruckpumpe
Markenname: KXPV
Herkunftsort: Ningbo, Zhejiang
Druck: Hochdruck
Struktur: Kreiselpumpe vom Direkttyp
Produktname: Kreiselpumpe
Material: PVDF
Farbe: Grün und Weiß
Typ: Direkt
Größe: 25FVZ-8D (0,55 kW) --- 100FVZ-32D (15 kW)
Lieferzeit: 7 Tage
Mindestbestellmenge: 1 Stück
Leistung: Elektrisch
Verwendung: Industrie
Anwendung: Chemisch
Lieferfähigkeit: 10.000 Stück pro Monat

Unser Werk ist auf die Herstellung von korrosionsbeständigen Vollkunststoff-Kreisel- und selbstansaugenden Pumpen aus zwei Materialien – PVDF und FRPP – in vier Serien (FV, FP, FVZ, FPZ) spezialisiert.  PVDF-Pumpen eignen sich für den Umgang mit starken Säuren, starken Oxidationsmitteln, Halogenen, aromatischen Kohlenwasserstoffen, aliphatischen Verbindungen und chlorierten Lösungsmitteln und haben einen Betriebstemperaturbereich von -40 °C bis 140 °C.  FRPP-Pumpen eignen sich ideal für starke Laugen sowie allgemeine Säuren, Basen, Salze und deren Derivate und haben einen Betriebstemperaturbereich von -40 °C bis 90 °C.  Der Antrieb der Pumpen erfolgt typischerweise durch energieeffiziente Y-Motoren. Auf Anfrage können auch explosionsgeschützte Motoren geliefert werden.
Wenn Benutzer spezielle Anforderungen an Durchflussrate, Förderhöhe, Geschwindigkeit oder Leistung haben, bietet unser Werk technischen Support für die Bereitstellung maßgeschneiderter Lösungen.

Installationswartung

1. Nach einem langen Transport zum Produktionsstandort sollte die Pumpe vor der Installation ausgepackt und überprüft werden, um sicherzustellen, dass alle Pumpenkomponenten intakt sind. Alle lockeren Befestigungselemente sollten nachgezogen werden. Überprüfen Sie die Konzentrizität der Pumpenwelle und der Motorwelle und korrigieren Sie eventuelle Lockerheiten.

2. Der Pumpenkörper ist vollständig aus PVDF- oder FRPP-Harz spritzgegossen. Die Ausgangsleitung sollte über eine Stützhalterung oder Aufhängung verfügen, und der Flansch sollte nicht ausschließlich auf Druck angewiesen sein, um dem Druck standzuhalten, um Verformungen und Schäden zu vermeiden. Der Wasserverlust in der Einlassleitung sollte minimiert werden und es sollten nicht mehr als zwei 90°-Bögen verwendet werden. FP- und FV-Kreiselpumpen sollten über ein Fußventil an der Vorderseite des Saugrohrs verfügen, um sicherzustellen, dass das Pumpengehäuse vor dem Start mit Flüssigkeit gefüllt ist. Am Saugrohr oder Fußventileinlass sollte ein Sieb installiert werden, um zu verhindern, dass Schmutz in das Pumpengehäuse gesaugt wird, und um einen ordnungsgemäßen Betrieb sicherzustellen.

3. Die Schrauben an den Verbindungspunkten des Pumpenkörpers sollten gleichmäßig angezogen sein und die Einlass- und Auslassrohrverbindungen sollten fest und auslaufsicher sein. Andernfalls wird die Vakuumextraktion beeinträchtigt, die Flüssigkeit wird möglicherweise nicht angesaugt oder der Durchfluss oder die Förderhöhe reichen möglicherweise nicht aus.

Liste der App-Temperaturgrenzen
Material Mittlere Temperatur℃ Material Mittlere Temperatur℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Selbstansaugende Pumpe

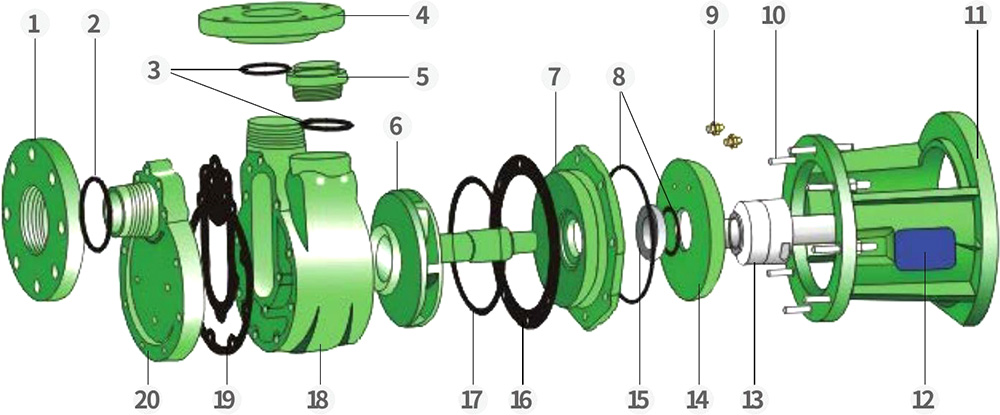

Detailzeichnung der selbstansaugenden Pumpenbaugruppe mit Direktanschluss

Teilematerialtabelle

Nein.

Name

Material

1

Einlassflansch

FRPP, PVDF

2

Dichtungsring

EPDM'FPM

3

Dichtungsring

EPDM, FPM

4

Pumpenkörper

FRPP, PVDF

5

Flüssigkeitseinspritzdeckel

FRPP, PVDF

6

Laufradwelle

FRPP/Stahl PVDF-Stahl

7

Rückseite

FRPP, PVDF

8

Dichtungsring

EPDM, FPM

9

Kühlwasserabdeckung

Stahl

10

Doppelköpfiger Bolzen

Stahl,StainlessSteel

11

Unterstützung

Aluminium

12

Datumsschild

FRPP, PVDF

13

Die Gleitringdichtung bewegt sich

Sic

14

Kühlt den Deckel

FRPP

15

Statische Verbindung der Gleitringdichtung

Sic

16

Folie versiegeln

EPDM'FPM

17

Dichtungsring

EPDM, FPM

18

Selbstansaugender Pumpenkörper

FRPP, PVDF

19

Tür

EPDM'FPM

20

Vordere Abdeckung

FRPP, PVDF

Selbstansaugende Pumpe

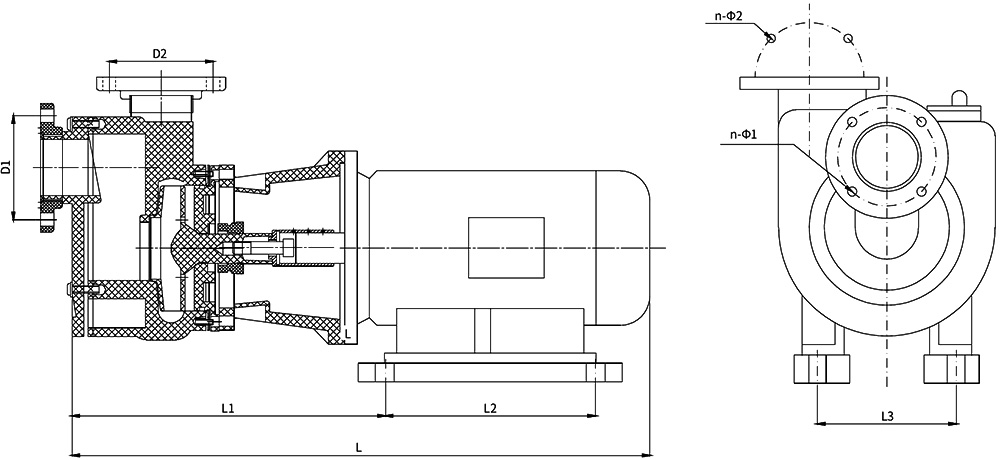

Dimensionsliste                                                      Einheit: mm

Typ/Abmessung

Dimensionsliste

Einlassflansch

Pumpenkörper

L

LI

L2

L3

D1(Φ)

n-Φ1

D2

n-Φ2

25F

p (D)-8

500

300

145

110

25

Schrumpfung

Φ25

Schrumpfung

v

32F

p (D)-11

500

300

145

110

32

Schrumpfung

Φ25

Schrumpfung

v

40F

p (D)-18

560

320

145

140

110

4-Φ18

100

4-Φ18

v

50F

p (D)-22

590

320

145

140

125

4-Φ18

110

4-Φ18

v

80F

p (D)-30

750

415

140

325

160

8-Φ18

145

4-Φ18

v

80F

p (D)-32

750

415

140

325

160

8-Φ18

145

4-Φ18

v
